研究超快激光制備復合吸液芯超薄均熱板以增強熱性能

PART.01

成果介紹

隨著輕薄型高性能電子設備的熱流密度不斷攀升，產熱與散熱之間的較量愈發激烈。當前，迫切需要采用低熱阻的導熱元件和材料來有效應對散熱難題。超薄均熱板（UTVC）作為一種被動式兩相熱傳遞裝置，在散熱技術領域已獲得廣泛應用。UTVC主要由蒸汽腔、吸液芯和工質構成，熱工性能主要依賴于吸液芯產生的毛細力，其促進了工質的有效循環。面對便攜式電子設備對熱流通量需求的持續增長，吸液芯的微型化以及蒸汽通道尺寸的精細化，已成為實現高性能超薄均熱板（UTVC）的關鍵技術挑戰。

研究表明，通過設計復合吸液芯的結構，可以顯著增強液體回流，實現汽液通道的有效分離，從而提升超薄均熱板（UTVC）的傳熱效率和臨界熱流密度。因此，復合吸液芯被視為提升UTVC熱性能的一個極具潛力的方案。然而，在厚度僅為1毫米或更薄的UTVC中，蒸汽空間的減小為復合吸液芯的應用帶來了新的挑戰。

廣東工業大學機電工程學院激光微納加工謝小柱團隊在超快激光制備具有復合吸液芯的超薄均熱板以增強熱性能方面取得重要研究成果。本研究采用超快激光結合化學刻蝕法制備了1 mm厚的由銅網和微凹槽組成的復合吸液芯UTVC。通過實驗測試和理論計算，研究了微槽深寬比、銅網尺寸、充液比和傾角等不同條件下UTVC的傳熱性能，提出了雙層液體循環和液體流動競爭的假設。相關工作以題為 “Ultra-thin vapor chambers with composite wick fabricated by ultrafast laser for enhancing thermal performance”發表在英文期刊International Journal of Heat and Mass Transfer 2024年第233期。

在項本研究中，團隊采用超快激光結合化學刻蝕法成功制備了一種厚度僅為1 mm的層疊吸液芯超薄均熱板（UTVC），通過精密工藝實現了結構上的超薄化與高效熱傳導性能的結合。我們制備了多種具有不同微溝槽和銅網結構的UTVC，并對其熱性能進行了一系列熱性能測試。為了全面評估傾斜角度對UTVC熱性能的影響，我們在四種不同的測試狀態下對其最佳填充比進行了深入分析，這些測試結果將為UTVC在實際應用中的性能優化提供重要依據。主要結論如下:

（1）UTVC的最佳充液率為100%，水平狀態下的最大換熱功率為90 W，熱阻為0.175℃/W;

（2）與銅板相比，UTVC可有效承受170 W的熱負荷，熱阻降低了53.8%。

（3）用200#的銅網與寬50μm深150μm的微溝槽（M200GW50D150）組成的復合吸液芯所制備的UTVC的傳熱性能是現有文獻的2-3.8倍，同時保持了較低的熱組，傾斜狀態對傳熱性能影響不顯著。

（4）設計了一種具有雙層液體循環結構的分層吸液芯，通過將主要的液體布局調控至銅網下方，使得回流工作流體與蒸汽通道保持一定距離，從而顯著增強了整體的熱傳導性能。

本研究為進一步研究極限功率下的超薄均熱板提供了重要的參考價值。

PART.02

圖片解讀

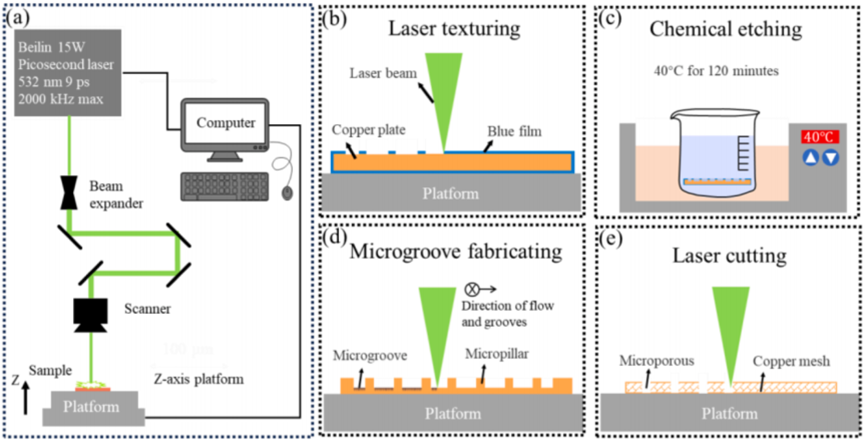

圖1. 本文所提出的復合吸液芯的示意圖。(a)超快激光加工系統的示意圖;(b)按照指定掃描路徑去除藍色薄膜;(c)通過化學蝕刻制備微柱;(d)在微柱之間利用超快激光制備平行的微溝槽結構;(e)激光切割加工銅網吸液芯

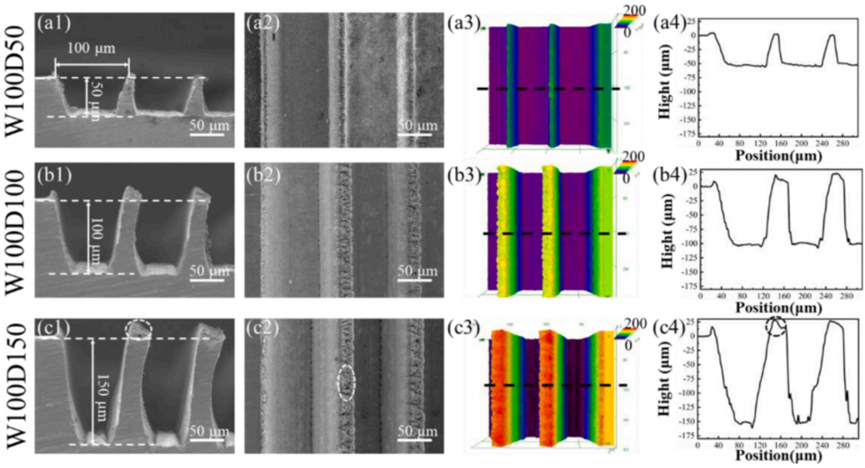

圖2. 微溝槽的顯微結構圖像。(a1-c1)寬度為100µm、深度分別為50µm、100µm和150µm的微溝槽的SEM橫截面圖;(a2-c2)對應的SEM圖像;(a3-c3)對應面的三維高度圖;(a4-c4)對應的表面輪廓圖

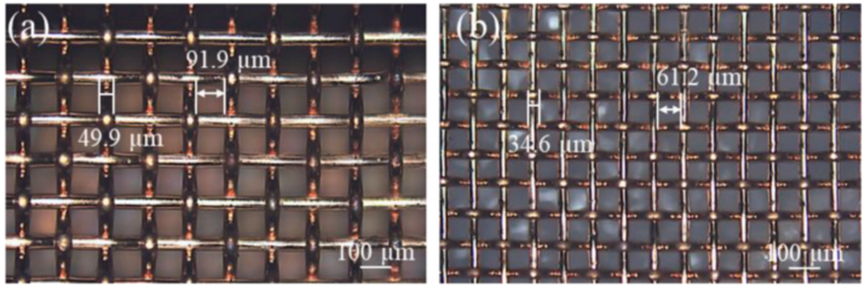

圖3.銅網吸液芯的微觀結構:(a)200 #銅網;(b) 300 #銅網

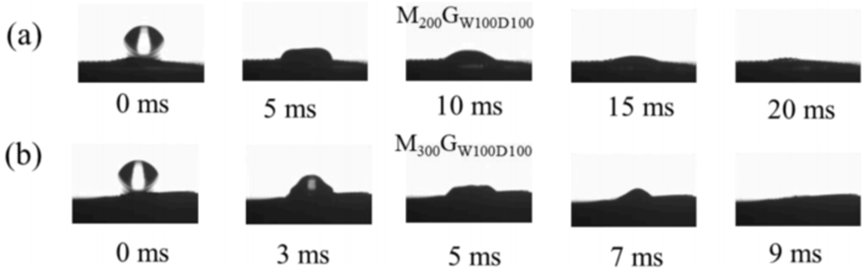

圖4. (a)200#銅網與寬100μm深100μm的微溝槽組成的復合吸液芯的浸潤性；(b)300#銅網與寬100μm深100μm的微溝槽組成的復合吸液芯的潤濕性

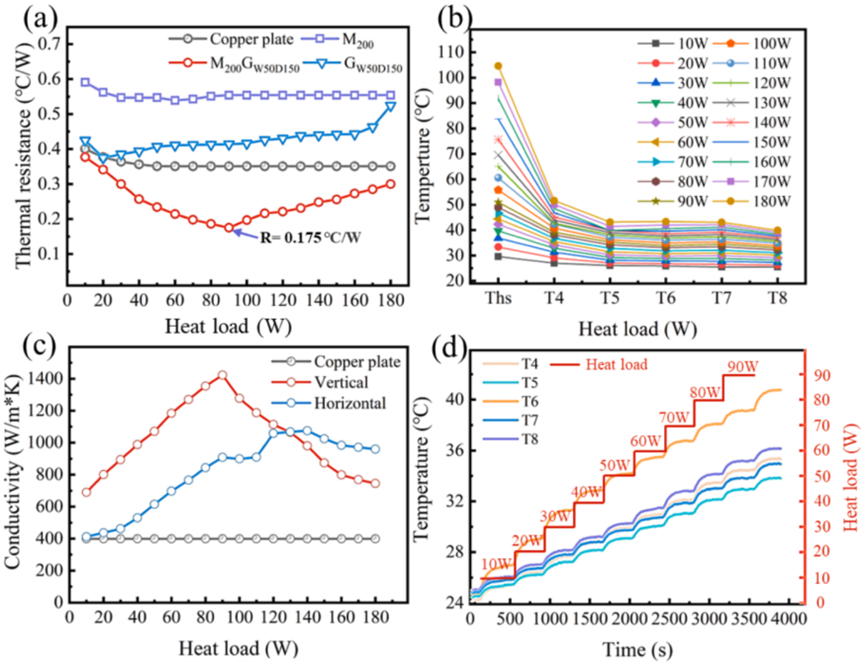

圖5.(a)不同吸液芯結構的UTVC熱阻曲線;(b) M200GW50D150的UTVC溫度分布曲線;(c)垂直導熱系數曲線和水平導熱系數曲線;(d) M200GW50D150的UTVC瞬態溫度曲線

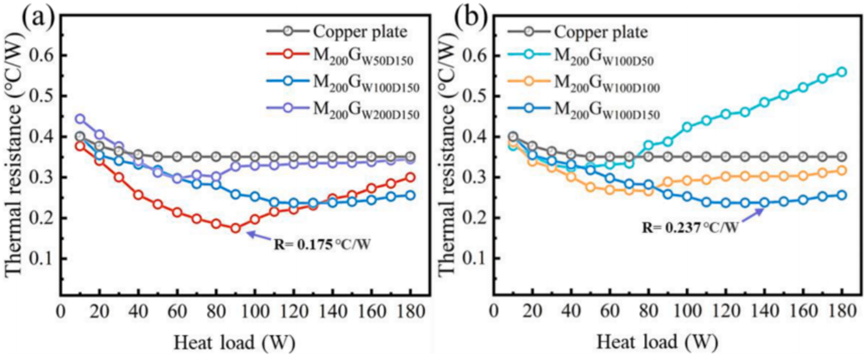

圖6. 不同深寬比微溝槽的UTVC熱阻曲線

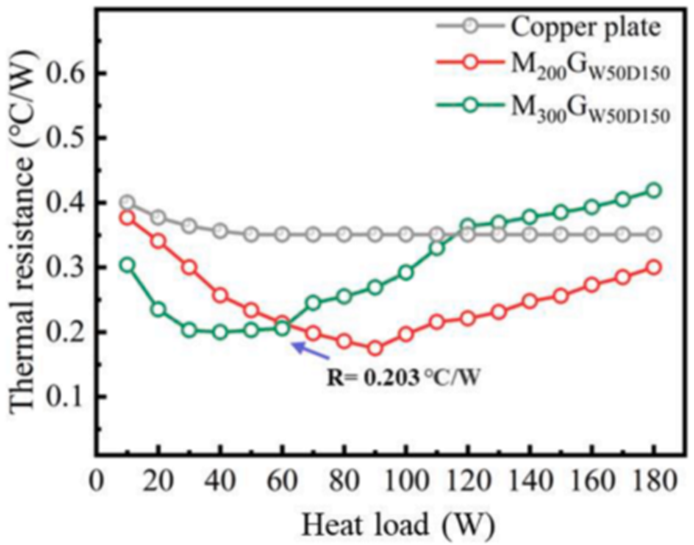

圖7. M200GW50D150和M300GW50D150的UTVC的熱阻曲線

圖8. 不同充液率的UTVC的熱阻曲線

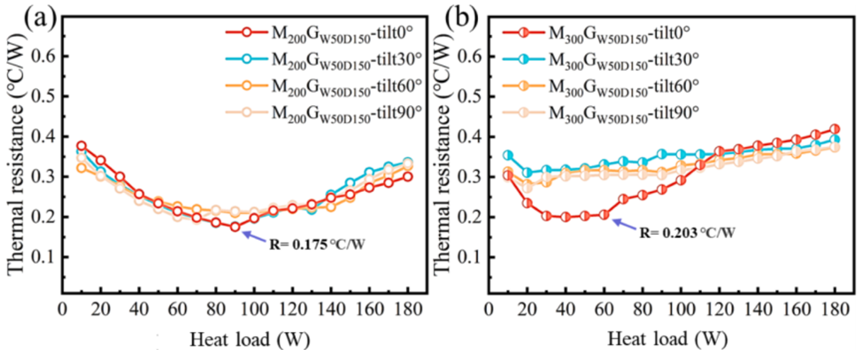

圖9.(a)M200GW50D150的UTVC在不同傾斜角度下的熱阻曲線；(b) M300GW50D150的UTVC在不同傾斜角度下的熱阻曲線

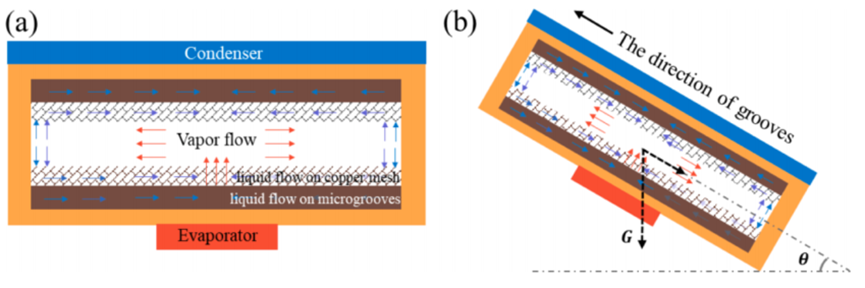

圖10. 雙層液體循環示意圖:(a)水平狀態;(b)傾斜狀態

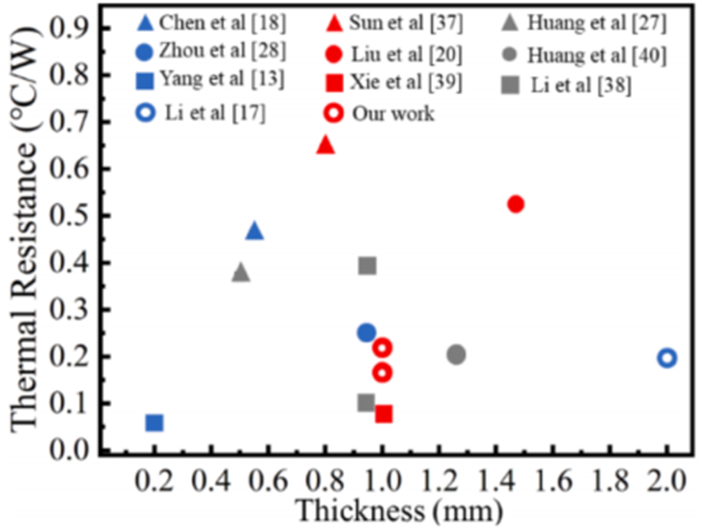

圖11. 與已發表文獻的UTVC的熱阻比較

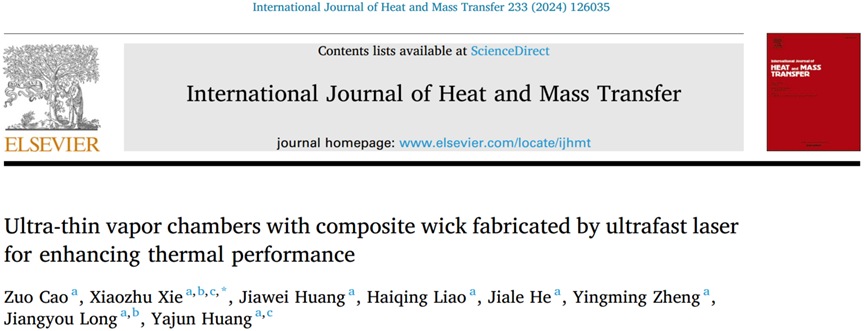

論文原文：Cao Z, Xie X, Huang J, et al. Ultra-thin vapor chambers with composite wick fabricated by ultrafast laser for enhancing thermal performance[J]. International Journal of Heat and Mass Transfer, 2024, 233: 126035.

論文鏈接:https://doi.org/10.1016/j.ijheatmasstransfer.2024.126035

來源：廣工激光實驗室

通訊作者：謝小柱

第一作者：曹佐
