產(chǎn)品介紹

圖1 3500W 自由輸出藍(lán)光半導(dǎo)體激光器

3500W自由輸出藍(lán)光半導(dǎo)體激光器激光束以自由空間的方式輸出，矩形光斑直接作用于材料表面，不需要通過光纖或激光加工頭輸出。此款激光器激光波長為455±10nm，功率連續(xù)可調(diào)，最大輸出功率高于3500W，主要應(yīng)用于有色金屬熔覆、淬火等，更大程度提高加工效率和加工質(zhì)量。

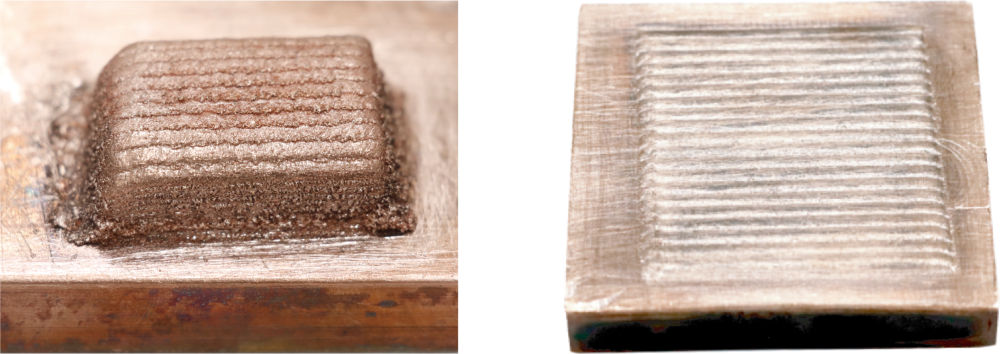

圖2 3500W 自由輸出藍(lán)光半導(dǎo)體激光器熔覆樣品

實驗 1

圖3（a-e）不同功率下單道單層的OM圖像；（f）幾何尺寸；（g）熔覆效率；（h）熔覆效率和其他研究結(jié)果的比較；（i）高功率紅外激光和（j）高功率藍(lán)激光加工示意圖

上海交通大學(xué)特種材料研究所基于廣東硬科院&卓劼激光研制的3500W、矩形光斑（7.5mm2）藍(lán)激光增材制造設(shè)備，采用定向能量沉積工藝，成功地在鉻鎳鐵合金Inconel 718基板上沉積了純銅，實現(xiàn)了62.84mm2/s的熔覆效率。

——Achieving ultra-high efficiency in directed energy deposition of pure copper on Inconel 718 substrate with a 3500 W blue laser,Materials Letters,Volume 372,2024.

實驗 2

圖4 (a) B-LMD 工藝(b)B-LMD 工藝示意圖

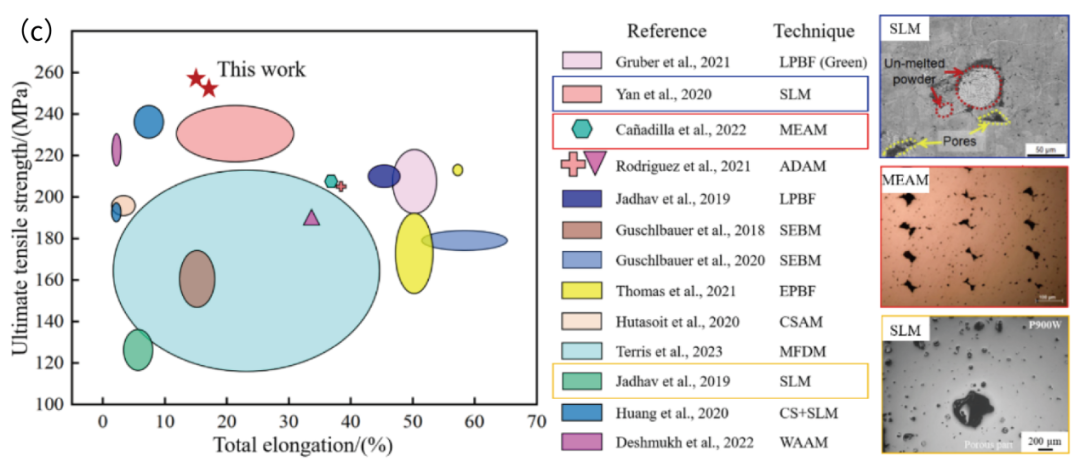

圖5 （c）B-LMD純銅與其它增材制造純銅的拉伸性能比較

廣東省科學(xué)院新材料研究所基于廣東硬科院&卓劼激光研制的3500W、矩形光斑（7.5 mm2）藍(lán)激光增材制造設(shè)備，成功在316L不銹鋼基板上通過激光金屬沉積工藝沉積了純銅材料，致密度達(dá)到97.9%，抗拉強度244± 9 MPa, 屈服強度158± 6MPa, 均為目前所見報道的最高值，斷后伸長率可達(dá)到14.7±0.8%，綜合性能優(yōu)于SLM和MEAM工藝制備的純銅樣品。

——Comprehensive study of microstructural evolution and strengthening mechanism of high-performance pure copper prepared by blue laser metal deposition (B-LMD),Materials Science and Engineering: A.

轉(zhuǎn)自：KCTII硬科院

注：文章版權(quán)歸原作者所有，本文僅供交流學(xué)習(xí)之用，如涉及版權(quán)等問題，請您告知，我們將及時處理。
