在傳統的焊接生產工序中，焊接可能出現虛焊、焊穿、偏位、飛濺、炸火等諸多缺陷，但只能依靠人工檢測、視覺檢測、強度破壞性測試來判斷產品是否合格。

這些檢測方式不全面，結果滯后，破壞產品，良率低，生產效率低，成本高。而JPT WPD焊接過程監測系統能夠?qū)崟r(shí)監測焊接缺陷，確保焊接質量的同時提升生產效率，降低維護成本，為各制造業帶來顯著效益。

JPT WPD焊中過程監測系統

產品優勢

自主研發，高性價比

完全自主設計，確保產品成本效益最優，滿足市場高需求；

靈活定制，快速響應

提供個性化定制服務，快速響應客戶需求，加速產品上市；

精準焊接監控

系統內嵌焊接工藝效果數據庫，焊接過程熔池監測更精確；

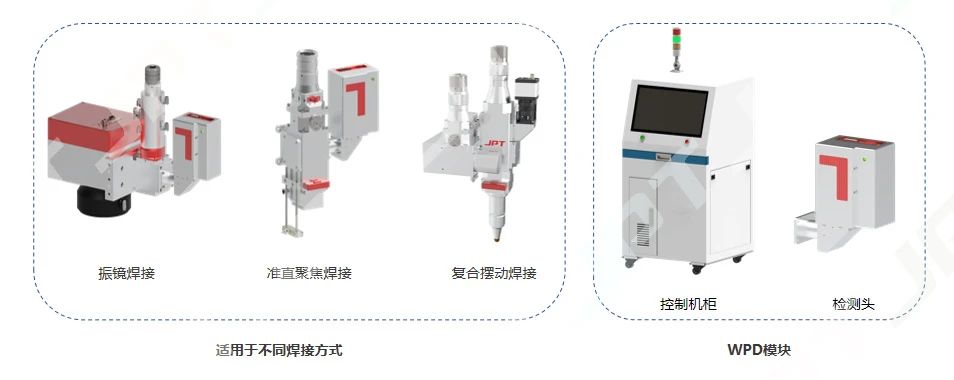

兼容多樣焊接頭

支持激光準直聚焦/振鏡焊接頭，增強系統兼容性與靈活性；

兼容性強，通信多樣

集成10、EtherCat等多種通信協議，無縫對接各類控制系統。

原理簡介

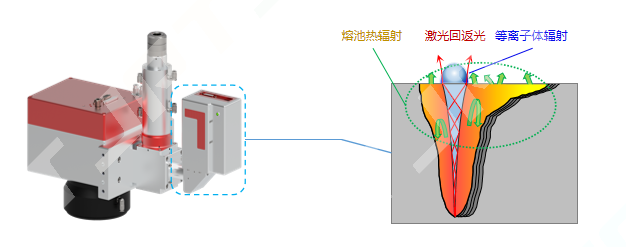

由于激光焊接過程中伴隨著光輻射現象，包括等離子體輻射、熔池?zé)彷椛�、激光回返光。這些輻射光信號能反映焊接狀態以及焊接過程中有無缺陷產生。

我們利用光電傳感器將焊接過程中產生的光輻射轉換成電信號，通過一定數量的數據采集，形成可靠的數據包絡線，并在此基礎上通過分析后續焊接過程的各個電信號參數變化，得出工件焊接質量的好壞，從而達到缺陷監測與質量監控的目的。

應用案例——電池連接片焊接

WPD焊接過程監測系統適用于大功率激光、小功率激光、脈沖激光、連續激光等焊接場景，也適用于3C電池、動力電池、電力電子等諸多行業。我們采用電池連接片的焊接，進行功能測試，分析各種焊接缺陷。

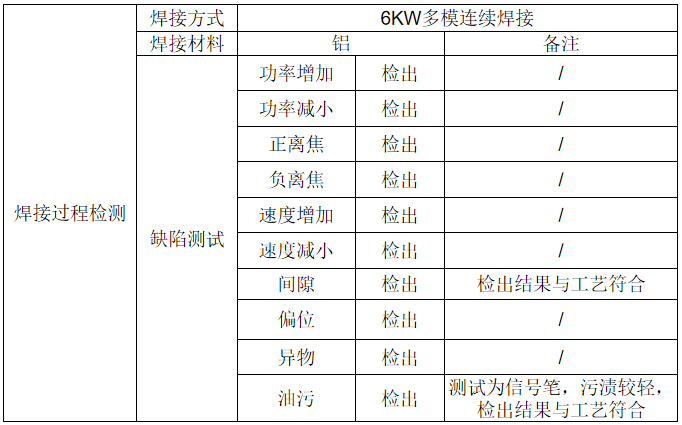

根據應用測試，WPD焊中監測模塊能夠有效地監測出焊接功率增加和減小、正離焦和負離焦、焊接速度增加和減小、焊接間隙、焊接偏位、焊接層異物和油污等問題。

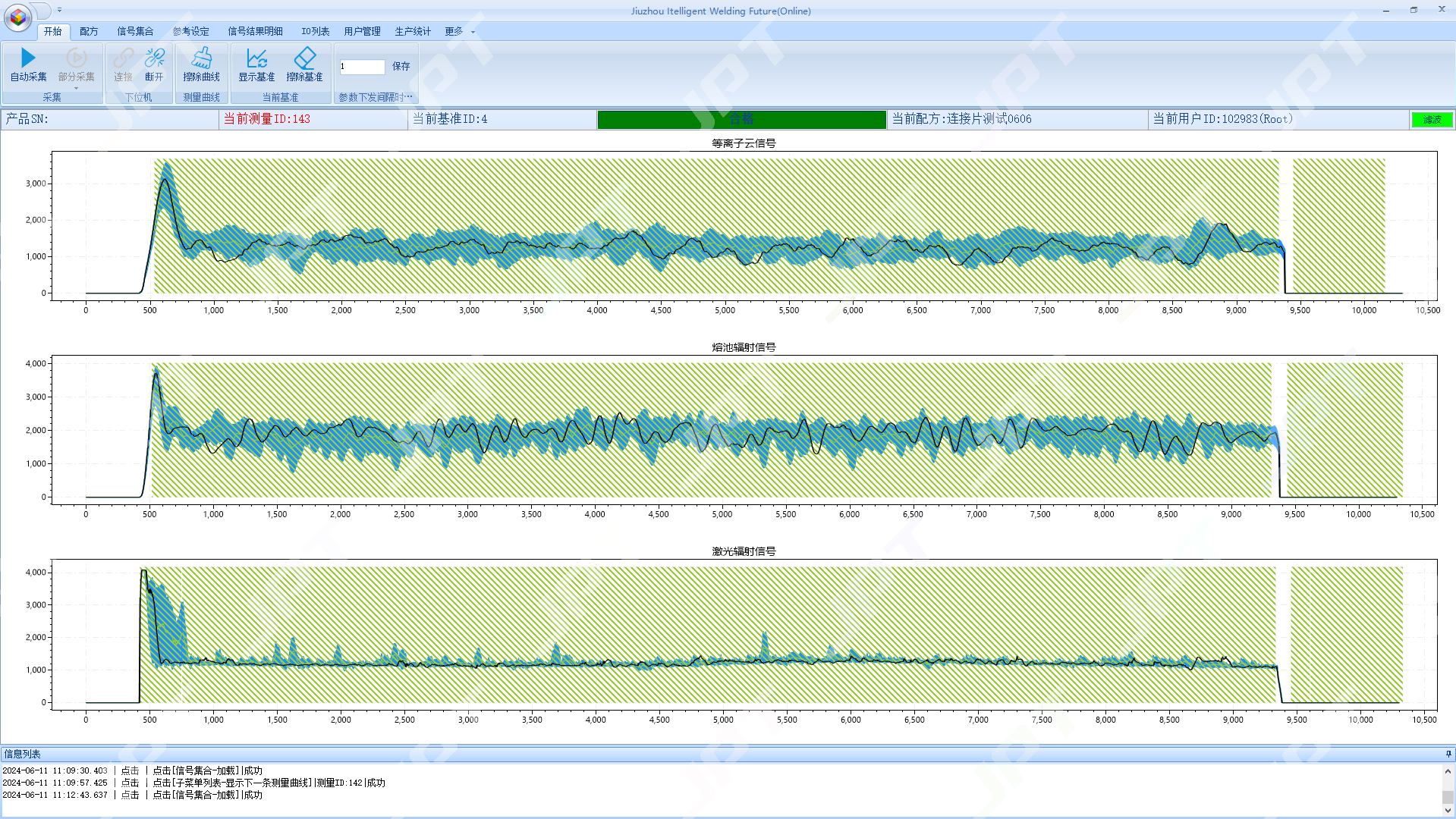

正常良品焊接采集曲線

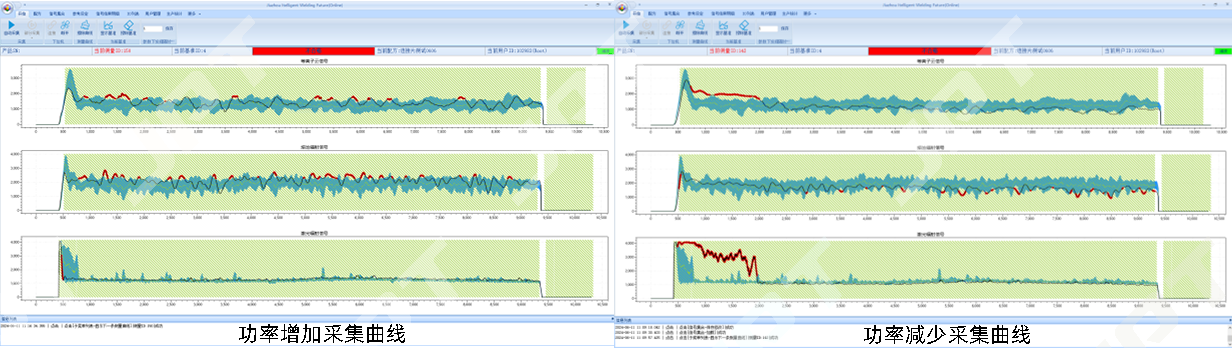

功率增加或減小，會導致熔池輻射信號和等離子云信號上升或下降，判定為不合格產品。

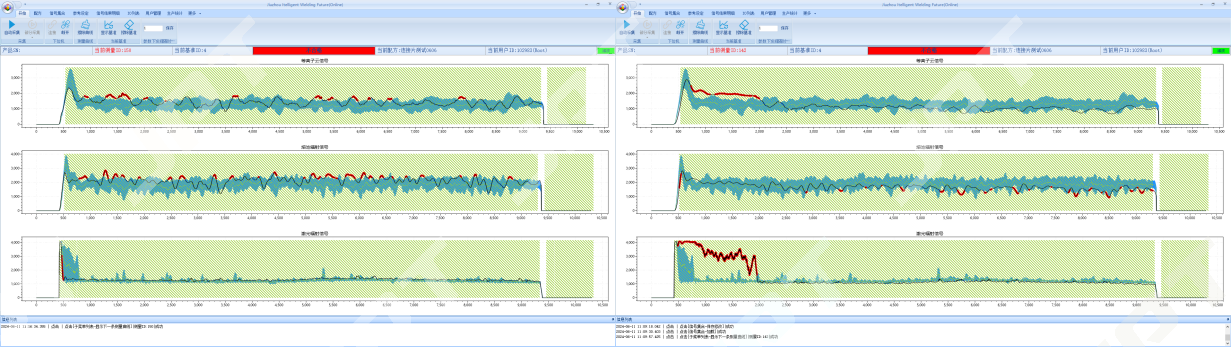

正負離焦，光斑變大，熔池表面積擴大，熔池輻射信號和等離子云信號增強，判定為不合格產品。

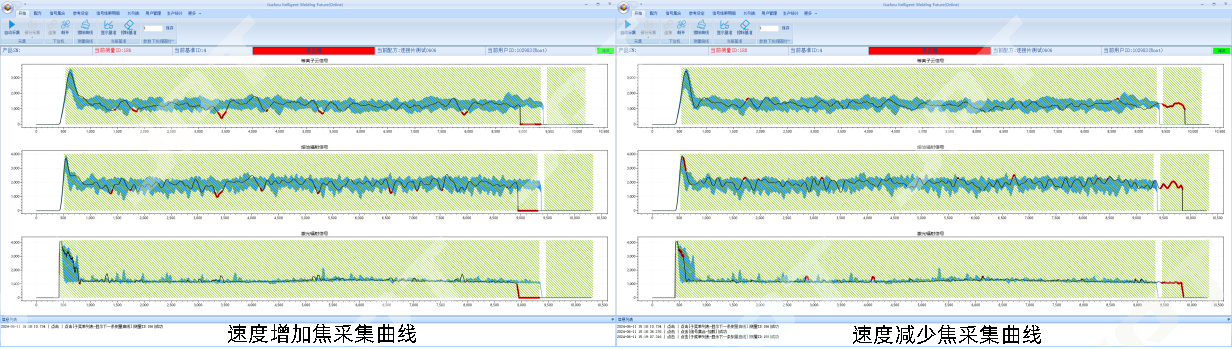

速度增加或減小，焊接時間減小或增加，會導致焊接輻射信號變短或變長，判定為不合格產品。

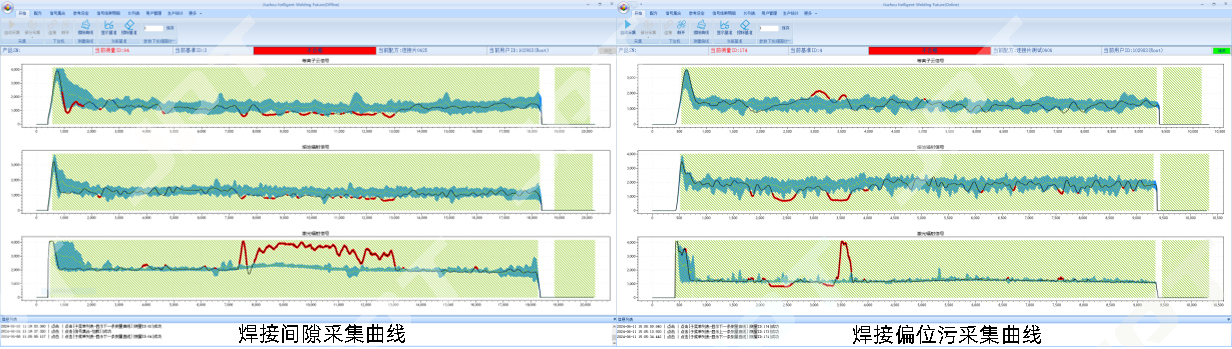

焊接中間存在間隙，由于空氣的導熱比金屬差，阻礙了上層金屬向下層金屬導熱，熔融金屬向間隙流動，導致離子云信號和熔池輻射信號下降，激光反射信號增強，判定為不合格產品；焊接偏位，激光反射信號、熔池輻射信號和等離子云信號均異常，判定為不合格產品。

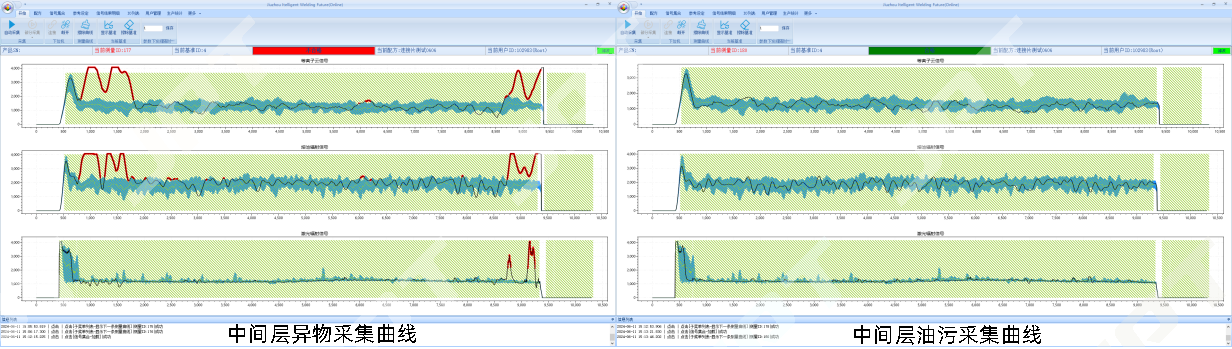

焊件中間層存在異物，異物阻隔了上層材料向下層金屬傳到熱，使上層金屬的熔池?cái)U(kuò)大，因此等離子云信號和熔池輻射信號增強，判定為不合格產品；焊接件中間層油污，對厚板焊接影響小，熔深熔寬均在規格范圍內，其輻射信號均正常，判定為合格產品。

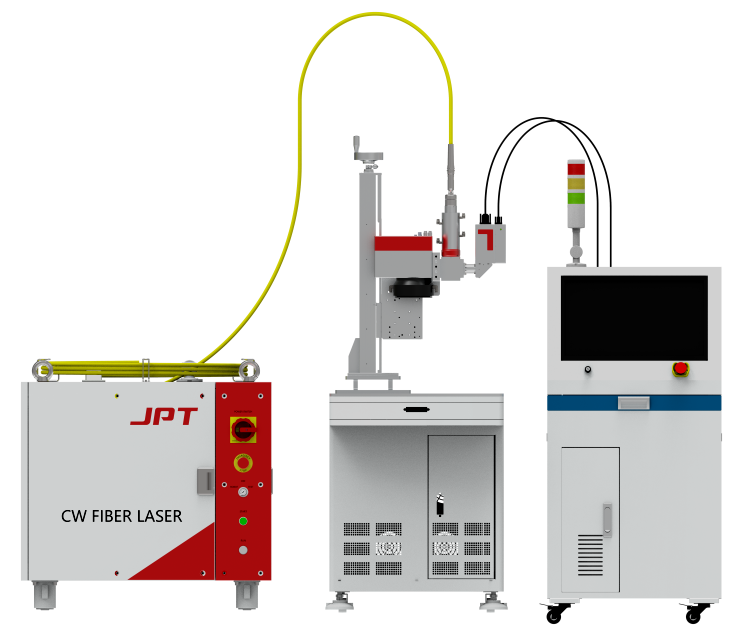

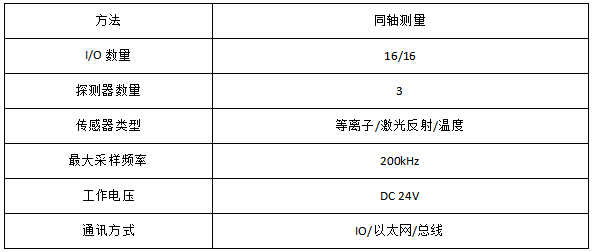

WPD焊接過程監測系統規格

激光焊接不同于其他激光加工工藝，其過程較為復雜，焊接質量難以控制，受多種變量影響。根據焊接時序，焊接過程可分為焊前、焊中和焊后。JPT WPD焊接過程檢測系統能夠?qū)崟r(shí)監控焊接，確保焊接過程可控，焊接質量可靠，讓焊接無憂。
