為打標應用選擇最佳的激光器
材料來源:激光世界           錄入時間:2011-9-16 14:47:18


       注:本文版權為《激光世界》所有,未經許可,請勿轉載!



作者:Dennis Kaminski;Trumpf公司

   在激光打標應用中,材料類型、打標質量要求和打標速度,都是選擇激光器時所要考慮的重要因素。雖然固態連續波CO2激光器常用于打標應用,但是它們通常不用于金屬打標,因此下文將重點討論固體脈沖激光器的選擇。目前,市場上存在多種可用于打標應用的脈沖激光器,這些激光器包括NdYAG激光器、NdYVO4激光器以及光纖激光器,當然,每種激光器在打標應用中都各有利弊。



除了要深入了解激光器和材料的特性外,還要了解被標記的材料對所選激光器輸出波長的吸收情況,這一點也是非常重要的。通常,有色金屬和非有色金屬材料對1064nm的激光具有良好的吸收;貴重金屬對532nm 355nm波長的光具有很好的吸收;而塑料則能吸收更長波長的激光輸出(見圖1)。

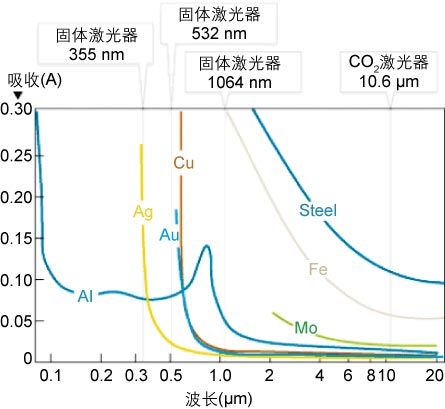

1:不同材料對不同波長的激光的吸收情況。

    激光器的選擇考量

NdYAG激光器已經擁有了超過25年的使用歷史,目前其已經成為工業應用中的一支主力軍。最初,NdYAG激光器采用燈泵浦,隨后則發展成為普遍采用二極管泵浦。采用二極管泵浦的NdYAG激光器更加牢固耐用,具有卓越的平均無故障時間(MTBF)。一些制造商預計,在二極管的壽命到達之前,整個系統的MTBF值超過35,000小時。NdYAG激光器的一個顯著優勢是其能夠提供優異的光束質量,能獲得較小的光斑尺寸。小光斑尺寸結合較短的脈沖,便產生了較高的峰值功率,從而能夠?qū)崿F(xiàn)清晰、整潔的打標和精細深雕。



NdYVO4激光器能輸出三種不同的波長:1064nm、532nm355nm。NdYVO4激光器同樣采用二極管泵浦,輸出的脈沖與脈沖之間高度穩定,光束質量好,因此NdYVO4激光器非常適合燒蝕標記以及熱影響區(HAZ)類的應用。NdYVO4激光器的應用之一是用于汽車中的“day/night”按鍵打標,其用激光將按鍵頂部的涂層去除,使光能在夜間從背后照亮按鈕。由于去除涂層后的暴露面位置稍低,因此更不易受損。



光纖激光器大約于六年前被引入打標市場,目前其已經成為每種打標應用中都要考慮應用的熱門話題。在光束質量方面,光纖激光器不及NdYAG激光器和NdYVO4激光器,這也限制了其峰值功率的提高。光纖激光器可用于不銹鋼退火,這是因為其能提供較長的脈寬和較大的光斑尺寸,能將更多的熱量匯聚到工件上。值得一提的是,目前只有極少數光纖激光器制造商能提供可集成到打標系統中的光纖激光器產品。



就運營成本和耗材而言,上述三種激光器并太大的不同,因此用戶可以盡情地選擇最佳的激光技術,而不用作成本方面的權衡。需要牢記的一點是,所有固體激光器的輸出功率會隨著應用時間的推移而有所下降,但廠商可以在產品出廠時對系統進行校準,以保持激光器的輸出功率恒定。這樣,激光器在投入使用后便能保持相同的打標質量和打標速度。



光束特性——激光打標的光束質量是由M2值確定的,M2值通常由激光器制造商提供。高斯光束的M2值為1,因此高斯光束能提供最小的光斑尺寸。NdYAG激光打標系統和NdYVO4激光打標系統能獲得的最佳光束質量為M2=1.2;光纖激光器打標系統的最佳M2值為1.7,顯然與上述兩種激光器相比,其光斑尺寸更大、激光功率密度更低。更好的光束質量能產生更窄的線寬、更清晰的打標輪廓、更高的打標速度(因為功率密度高)以及更深的雕刻深度。較好的光束質量還能提供更深的聚焦深度。例如,用M2值為1.2的激光束在彎曲的表面上打標,相較于使用M2值更高的光束(如光纖激光器的輸出)而言,能夠獲得更清晰的標記。



脈沖重復頻率——在峰值功率和脈沖重復頻率的范圍上,NdYAG激光器和NdYVO4激光器與光纖激光器有著很大的不同。作為主振蕩光纖功率放大器(MO​​FPA)的光纖系統,其輸出光的脈沖持續時間可以調整,這將為優化打標過程提供可用的脈沖重復頻率(見表)。



表:激光打標系統的典型值

典型值

NdYAG

NdYVO4

鐿光纖激光器

脈沖持續時間

10~150

5~30

10~200

光束質量 (M2)

<1.2

<1.2

<2

峰值功率 kW)

高:100kW

中:80kW

低:10kW

平均功率 (W)

5~30

5~40

10~50

脈沖重復頻率

5~80kHz

20~120kHz

20kHz~1MHz



打標應用

激光打標應用中常用的術語包括:雕刻、退火、燒蝕、塑料顏色的變化等。針對具體應用的不同,用戶可以選擇最為合適的激光器,以實現更加優化的激光打標過程。當用于燒蝕“day/light”按鍵元件時,NdYVO4激光器表現最好,因為其能提供短脈沖,并能在較高的脈沖重復頻率下保持脈沖與脈沖之間的高度穩定性,從而在去除元件表面上的涂層時,不損害下面的塑料基體材料(見圖2)。在標記陽極氧化鋁(anodized aluminum)材料時,也常常使用燒蝕工藝,這是迄今為止最普遍的一種激光加工過程。

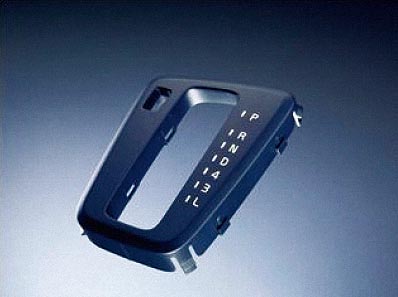

    圖2:一個用于汽車上的塑料成型元件,其上已經鍍有涂層。多余的涂層通過激光去除,使變速桿旁的字母顯現出來。



另一種常見的應用是退火不銹鋼和鈦材質的醫療元件,如醫療植入物和醫療儀器等。在這類應用中,提供較高的集中峰值能量、稍長的脈沖持續時間是非常重要的,以便在表面上獲得清晰的暗色標識,當然這些標識必須要達到鈍化與高壓周期等測試要求(見圖3)。
    a

b

c

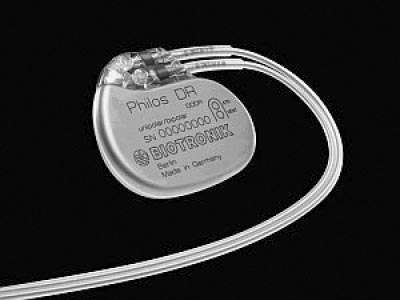

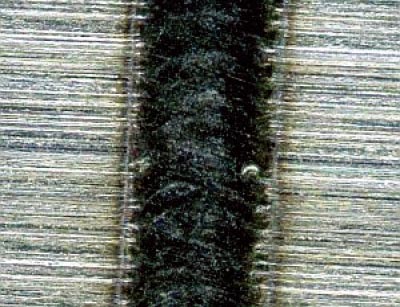

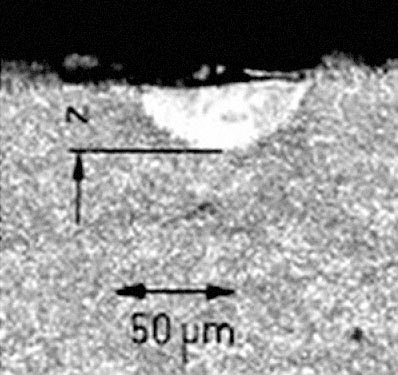

     圖3:一條長約50µm的退火線顯示了均勻脈沖的加工效果,橫截面顯示了退火標記的深度。(c)顯示了醫用起搏器/除顫器中的鈦罐的打標效果。



在雕刻材料時,選擇最佳的頻率和速度參數至關重要,以實現材料的蒸發。通常情況下,短脈沖和高峰值功率的激光在這類應用中表現出色。



未來,上述提到的三種激光技術都將在工業生產中找到各自的用武之地。當然,這些激光技術將會繼續發展以滿足不斷變化的制造需求。在選擇激光打標機時,一定要選擇一個好的激光器供應商作為合作伙伴,這一點也是非常重要的。另外,最好能根據需要打標的具體材料,對各種激光器進行測試,最后根據打標速度、打標質量和預算方面的考慮,選擇最合適的解決方案。
