直接輸出藍光和綠光的半導體激光器具備效率高、壽命長等諸多優勢，其有望拓展可見光激光器的應用領域，并將在新的應用中贏得更多市場機會。

作者：Paul Rudy，美國Kaai公司業務開發副總裁

直接輸出藍光和綠光的半導體激光器在商品化進程中所取得的最新進展，正在拓展著可見光激光器的應用市場，并將在新的應用中贏得更多增長機會。能夠直接輸出可見光的半導體激光器所具備的固有優勢，使其有望取代國防、工業和醫療等應用領域中的其他激光器產品，進而在市場上獲得新的增長。此外，隨著過去的一些非激光器用戶（如使用專業燈具和LED的用戶）逐漸轉向采用半導體激光器做光源，半導體激光器還將在顯示和照明領域開辟出新的應用天地。

 最初人們使用的可見光激光器主要是氦氖（He-Ne）激光器和氬離子氣體激光器，后來又出現了燈泵固體激光器、二極管泵浦固體激光器、紅外半導體激光器以及通過倍頻技術實現可見光輸出的激光系統。雖然現有的一些倍頻激光系統能夠勝任專業的藍光和綠光激光應用，但是這些倍頻激光系統的效率仍然過低，而且體積笨重、價格昂貴、對溫度非常敏感，因此并不適合在大批量應用中廣泛部署。在可能的情況下，用戶還是會選用紅光半導體激光器，因?yàn)樗鼈凅w積小巧，并價格便宜。但是對于很多應用來講，紅光并非是最佳的波長選擇，而是需要選用藍光或綠光。

 1995年，日本日亞公司（Nichia）的Shuji Nakamura等人展示了世界上第一臺氮化銦鎵（GaInN）可見半導體激光器，該半導體激光器在藍寶石上制作，輸出波長位于光譜的紫色區域。^[1]這次演示標志著一個新級別的“直接二極管”可見光激光器的誕生——與過去的產品相比，該激光器的結構更加緊湊，更加牢固耐用，成本更加低廉，對溫度的敏感性更低，其不但能幫增加用戶的設計靈活性，而且還能提供更高的效率。自從InGaN激光器被首次演示后，其在紫光和藍光區域的效率和壽命又獲得了迅速提升。InGaN激光器可用于復印和藍光光盤等應用領域。最近，得益于非極化和半極化GaN基底上的InGaN半導體激光器的創新性發展，人們已經獲得了更高效率的藍光半導體激光器，并且將其連續輸出波長拓展到了520～525nm的綠光區域（見圖1）。^[2]

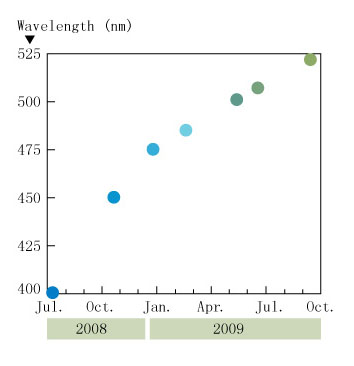

圖1：1995年，日本日亞公司（Nichia）的Shuji Nakamura等人首次展示了氮化銦鎵（GaInN）半導體激光器。此后，GaInN半導體激光器的輸出波長逐漸向綠光波段延伸。

與傳統的通過倍頻技術實現的藍光和綠光激光器相比，這些直接輸出藍光和綠光的激光器具有諸多優勢。隨著直接輸出藍光和綠光的半導體激光器的廣泛上市，希望它們能夠在現有的應用中獲得更加出色的表現，同時也能開辟出更多新的應用領域，進而推動可見光激光器市場的發展。

 國防與安全應用

在戰場上和安全環境中，藍光和綠光可見光激光器有著廣泛的應用。這些應用包括指示、報警、威脅檢測、海底通信以及平視顯示器和投影顯示器。越來越多的國防和安全應用，正在從大型集中的專業裝置向分散的便攜式地面單元、空中無人駕駛飛行器（UAV）以及超緊湊型的海洋設備轉變。與傳統的倍頻產品相比，直接輸出藍光和綠光的半導體激光器所具有的優勢，對保安人員和作戰人員是非常重要的。

例如，綠光半導體激光器是非致命威脅探測激光器廣泛部署的理想解決方案，其主要用于威脅評估、降低威脅強度、視覺警戒（visual warning）、激光炫目（laser dazzling）等。這些工具的最終用戶包括戰場上的士兵、國土安全人員、警察以及任何潛在敵對處境中的綜合安全維護人員。威脅探測不但為降低威脅強度提供了機會，與此同時還提供了一個強烈的視覺警戒功能，其能夠使接近的敵人因?yàn)殪拍康墓庹栈蛴纱艘�發的暫時失明而被迷惑，但這并不會對眼睛造成永久性損傷。

 正因?yàn)槿绱�，這些廣泛部署的激光器必須能夠滿足便攜性和耐用性的苛刻要求。 而且，輸出綠光的激光器是最佳選擇，因?yàn)槿搜蹖�綠光最為敏感。在這類應用中，紅光半導體激光器是無法勝任的，因?yàn)樵谳敵龉β氏嗤�的情況下，人眼對綠光的敏感度通常要比對紅光的敏感度高出4倍以上（見圖2）。而如果用半導體激光器泵浦的固體激光器（DPSS）激光器，其固有的效率較低、牢固耐用性差、對溫度過于敏感、波長固定在532nm等不足，將使應用大受限制。相比之下，InGaN半導體激光器能夠從一個微型激光芯片中直接輸出綠光，并不存在DPSS系統所存在的上述缺點。

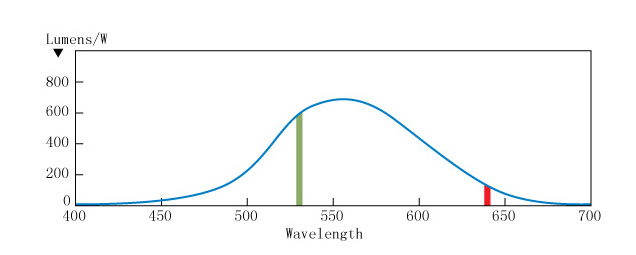

圖2：人眼的敏感度曲線顯示了為什么綠光激光器比紅光激光器能更有效地讓人產生“眩暈”。

直接半導體激光器解決方案的這些優勢，消除了激光器在國防與安全領域廣泛部署的障礙，從而使大多數士兵、無人機、微型海洋設備能夠配備激光解決方案。

生物醫學應用

目前，生物醫學領域使用的藍光和綠光激光器主要是通過倍頻技術實現的，隨著直接半導體激光器的不斷發展，預計這些應用也將會逐漸轉向直接半導體激光器解決方案，從而推動半導體激光器市場的發展。目前，基于藍光和綠光激光器的生物儀器以及醫療應用已經在實驗室中獲得了相當?shù)某晒�，但是這方面的便攜式分析設備并沒有獲得廣泛應用，這主要是受限于目前倍頻固體激光系統體積龐大等固有的缺陷。而且，現有的激光解決方案也缺乏具有成本效益的波長設計的靈活性。相比之下，直接半導體激光器能夠?qū)崿F(xiàn)緊湊的結構和牢固耐用性，并且能夠提供不同的波長，如515nm、507nm或488nm。

 顯示應用

2009年商用激光投影儀的問世，大大提升了激光顯示器流行。預計在未來幾年內，激光顯示市場將會獲得進一步增長。微型投影儀能夠從手持設備中投射出大尺寸圖像（超過60英寸），可用于觀看電影、上網沖浪和視頻會議。為了開發激光顯示市場的發展?jié)摿�，投影儀的輸出亮度必須最大化，同時還要盡量降低功耗、尺寸及成本。

典型的激光投影儀包括一個光源（可以是激光器、LED或燈泡）、光學元件、顯示發生裝置（比如液晶或微鏡器件）、電子元件和電源。與激光器光源相比，LED和燈泡這些非激光器光源具有諸多缺點，如非偏振性導致過度的光學虧損；空間模式差，因此需要較大的LCOS或LCD芯片；因?yàn)楣饩�不能聚焦到一個很小的區域，故而與緊湊的掃描鏡設計不相匹配等。

當然，采用倍頻激光器作為激光投影儀的光源并非不可能，但倍頻系統價格昂貴、體積笨重，很難實現高速調制，并且發射光譜很窄，會在圖像中引起斑點。

直接輸出藍光和綠光的半導體激光器是激光投影儀的理想選擇。它們能提供高度偏振的激光輸出，并且其空間模式能夠與掃描鏡設計相匹配。此外，它們能提供較寬的光譜帶寬，以減少圖像斑點，同時還具有較高的效率，能夠?qū)崿F(xiàn)高速調制，進而與掃描鏡、LCOS或MEMS陣列顯示技術相匹配。

 即將來臨的3D應用

3D娛樂的進展，正在推動其受歡迎度大幅好轉。在此環境下，一些主要的電影制片廠、視頻游戲制造商以及體育賽事廣播機構，都正在積極地制作3D內容。目前傳輸和生產3D內容的方法正在標準化，3D顯示器也正在開發和制造中，一些產品將很快會在手持設備、電視和家庭影院中出現。直接輸出藍光和綠色的半導體激光器，對于下一代微微投影儀來講至關重要。下一代微微投影儀能夠從微型手持設備中在任何表面上產生3D大屏幕圖像。

 雖然目前市場上存在著一些用于顯示和觀看3D內容的技術。簡言之，觀看3D視頻就是利用人眼的視差原理，向觀看者的兩只眼睛播放不同的圖像，通過左右眼的視差產生深度感，從而達到立體視覺效果。例如，在微型便攜式微微投影儀中，可以非常方便地用不同的顏色顯示兩幅圖像，通過佩戴具有光譜濾波器的分頻眼鏡將圖像分開。這種眼鏡價格便宜，而且這種方法對于任何瀏覽表面都非常適用。

要實現這種3D顯示，需要兩個紅色光源、兩個綠色光源和兩個藍色光源。相同顏色的光源之間彼此稍有失諧，以致于陷波濾波器可以從觀察者的視覺中有選擇性地過濾掉一個光源。這種方法不依賴微顯示技術，并與LCOS、MEMS陣列和掃描微鏡相匹配。這種方法是對目前已經商用的2D激光投影儀的一個自然拓展。預計未來直接輸出藍光和綠光的半導體激光器將在該領域獲得廣泛應用。

參考文獻

1. S.Nakamura, M. Senoh, S. Nagahama, N. Iwasa, T. Yamada, T. Matsushita, H. Kiyoku, and Y. Sugimoto, "InGaN Based Multi-Quantum-Well-Structure Laser Diodes," Jpn. J. Appl. Phys. 35, 74–76 (1996).
2. J. Raring, E. Hall, M. Schmidt, C. Poblenz, B. Li, N. Pfister, D. Feezell, R. Craig, J. Speck, S. DenBaars, S. Nakamura, "High-power high-efficiency continuous-wave InGaN laser diodes in the violet, blue, and green wavelength regimes," SPIE Defense and Security Symposium, Paper Number 7686-18 (2010).

________________________________________

附：綠光半導體激光器的優點

與傳統的通過倍頻技術實現綠光輸出的激光系統相比，直接輸出綠光的半導體激光器具備諸多顯著優勢。這些優勢主要表現在：

 效率：從半導體激光器和倍頻激光系統兩者的構成結構來看，半導體激光器本身就比倍頻激光系統具有更高的效率，因此其消耗的電能更少，產生的熱量也相對減少（否則必須要對熱量進行管理并增加冷卻裝置）�？傮w而言，與倍頻系統相比，半導體激光器能在體積和重量方面減小了約10倍，同時也降低了成本。

耐用性：直接輸出半導體激光器的綠光是從芯片中產生的，因此不需要外部光學準直系統來保持激射。這大大降低了制造成本，同時也消除了實際應用中的現場故障排除情況，耐用性大大提升。

 工作溫度范圍：半導體激光器對溫度的小幅變化并不敏感，與倍頻激光系統相比，在不需要溫度控制或主動冷卻裝置的情況下，其工作溫度范圍是倍頻激光系統的5倍。這大大降低了系統的復雜性、成本、體積和重量，消除了很多故障機制。

 運轉特性：半導體激光器的輸出線寬是倍頻激光系統的10倍（這能大幅減少圖像中的斑點），調制速度比倍頻激光系統提高了1000倍以上，從而能夠直接調制設備。此外，半導體激光器可以提供不同的輸出波長，如515nm、507nm或488nm。

 安全性：半導體激光器只輸出綠光，而并不像倍頻激光系統，還產生波長1064nm的紅外光。這消除了對斬波器的需求，從而降低了成本和復雜性。另外，因?yàn)闆]有1064nm的激光輸出，因此也沒有任何暴露在紅外光下的危險。
