文/深圳市寶辰鑫激光科技有限公司

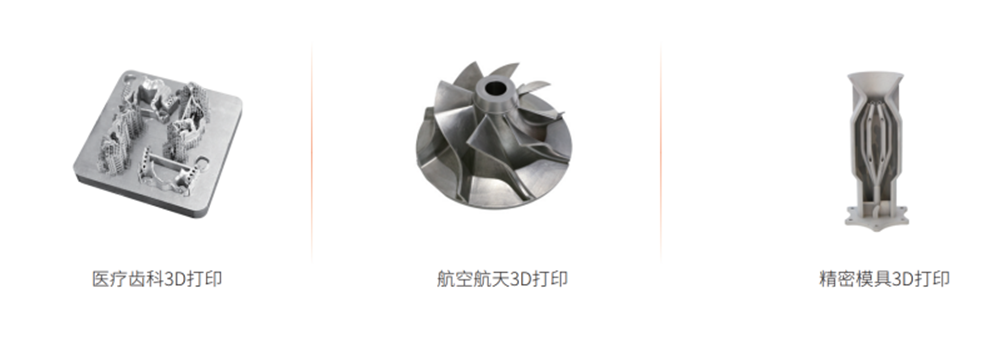

金屬3D打印技術是一種革命性的制造技術，其發展得到了廣泛關注。隨著材料科學和計算機技術的進步，金屬3D打印技術已經從傳統的快速成型和原型制作應用，發展成為可以生產高強度、高性能金屬零件的成熟技術。如圖1所示，3D打印技術在醫療、航空航天、精密模具等領域有舉足輕重的作用。

激光器是實現金屬3D打印的關鍵部件，高精密金屬材料打印對激光器提出了新的需求，不僅要求激光器具有緊湊、高光束質量、高可靠性的特點，若能實現實時激光功率監控以及實時激光功率補償功能，將能更好地保證激光功率長時間輸出的穩定性，從而保障工件的打印質量，這對于推動數字化、智能化制造有著極為重要的作用。

圖1：3D打印應用領域。

針對應用于3D打印激光器輸出穩定性的痛點，本文基于寶辰鑫自主研發的3D打印專用水冷連續激光器，通過對光源控制模塊的設計與優化，對激光功率進行實時監控并補償，最終實現了高穩定性、高線性度的功率輸出。

系統設計

（1）激光器光路

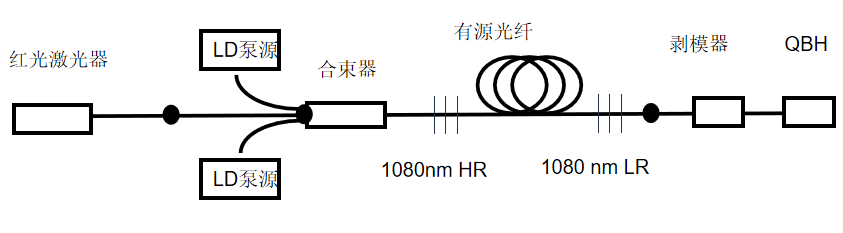

激光器的光路系統如圖2所示，紅光激光器起指示作用，兩個915nm半導體LD泵源通過（2+1）×1合束器注入激光諧振腔。諧振腔由一對工作在1080nm的高反光纖光柵（HR）和低反光纖光柵（LR）組成，通過優化光纖光柵的反射率和3dB光譜帶寬，保證激光在其中持續振蕩并選模。

有源光纖扮演增益介質的角色，將輸入的半導體泵源信號轉換成中心波長為1080nm的激光，并在振蕩中進行放大。有源光纖采用雙包層技術，可提高泵浦光的吸收效率，使得光纖激光器能夠降低整機功耗。

為防止高功率激光輸出下光束質量的劣化，利用小芯徑光纖導入以及熔接技術保持基模傳輸，同時憑借剝模器對高階模進行濾除，并最終輸出（QBH）。

圖2：激光器工作原理簡圖。

（2）光源控制模塊

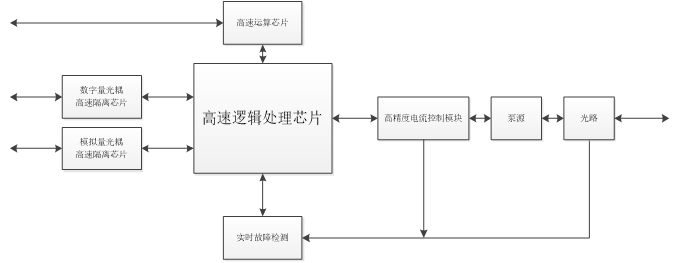

激光器光源控制如圖3所示，其中主控制采用并行的高速邏輯處理芯片，能夠達到ns級的控制響應速度。輸入輸出接口則采用高速的數字量和模擬量隔離光耦，由此保證激光器控制的高速與一致性。同時配合高精度電流控制模塊，保證光源供電的穩定性，從而實現輸出激光功率的高穩定性。

不僅如此，得益于完善的控制IO，包括互鎖信號、急停信號、外部IO使能信號、調制信號以及功率模擬量信號，實現對激光器的精確控制。其中對關鍵輸入信號的反饋輸出，可分別從溫度、電流、水流量和光信號等方面，全方位保障激光器故障自動化檢測機制的正常運行。

圖3：光源控制框圖。

（3）外觀設計

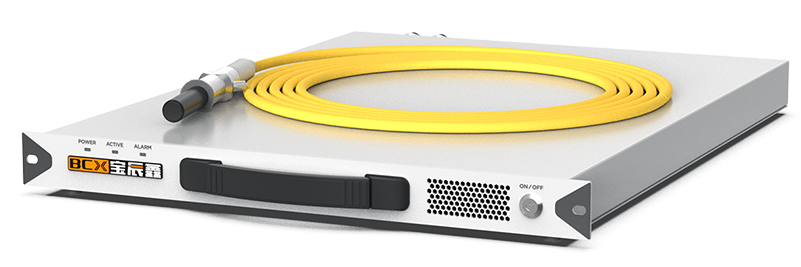

圖4所示為激光器最終外觀圖，激光器整個尺寸是標準的1U機箱，體積相對于傳統的單模連續光纖激光器，優化了接近2/3，在成本與重量方面實現小型化，操作便捷，整體免維護，可直接集成至用戶設備。

得益于高效的水冷系統，通過對熱源的精準計算，仿真模擬水冷系統散熱能力以實現高功率、高效率散熱，滿足激光器長時間的工作需求。

圖4：激光器外觀圖。

實驗結果及分析

（1）輸出功率線性度

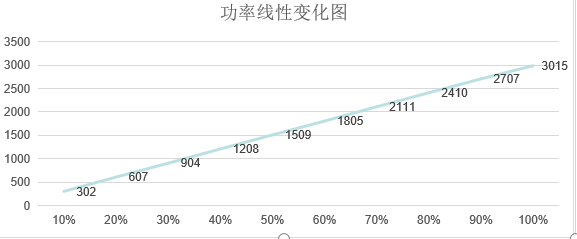

對激光器進行功率校準，其輸出功率的變化如圖5所示，從10%-100%滿功率調節的范圍來看，激光器輸出功率具有達到1%的極佳功率線性度。

圖5：功率輸出變化圖。

（2）出光延時

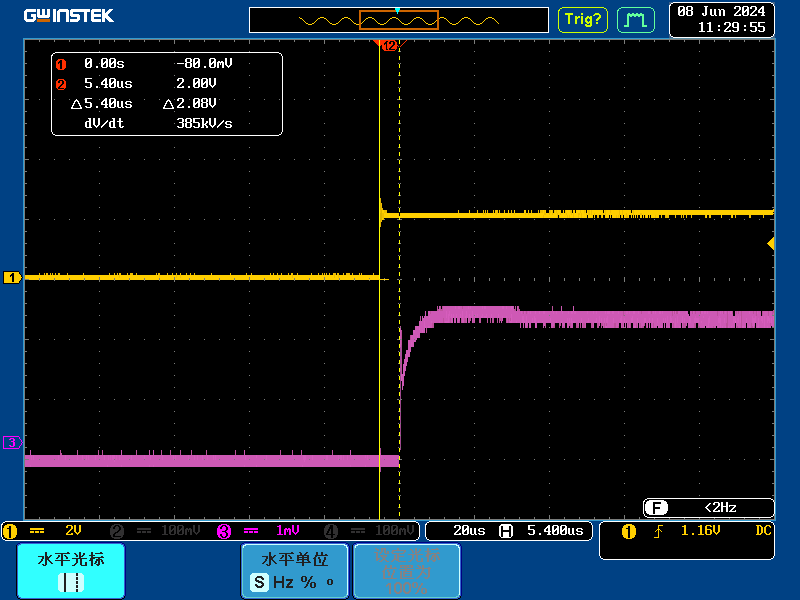

延時信號的探測結果如圖6所示，從監測到開光信號到激光輸出，探測到最小延時可低至5~6μs，是傳統激光器開啟時間的1/10，有效提高了實際加工效率及一致性。

圖6：延時信號。

（3）其他輸出特性

通過優化激光器光學設計，改進冷卻系統，實現了激光器的高穩定性、高光束質量輸出，具體特性如下：

● 激光輸出功率包括300W/500W/1000W，調節范圍5%-100%，短時功率穩定性在±1%@24h，長時功率穩定性在±1.5%，確保打印過程中的熔化和固化可靠性、高質量。

 ● 光束質量因子M²≤1.1@14UM以及M²≤1.2@20UM。

 ● 電光轉換最高可達40%，降低能源消耗，效率提升。

 ● 中心波長1080±10nm，光譜帶寬（3dB）為3~5nm。

 ● 焦點可調范圍±4mm，適用不同焦距需求。

 ● 工作模式可以連續或者調制頻率（20kHz）進行輸出。

結語

基于寶辰鑫自主研發的3D打印專用水冷連續激光器，通過對光源控制模塊的設計與優化，對激光功率進行實時監控并補償，最終實現了高穩定性、高線性度的功率輸出，確保3D打印過程中的熔化和固化的可靠性和高質量；同時，從監測到開光信號到激光輸出，探測到5~6μs的最小延時，可有效提高3D實際加工的效率和一致性。
