隨著CTP、CTC電池逐步得到應用，新能源汽車行業逐步向充電速度更快、動力電池更加輕量化、高壓化的方向發展。

結構與材料上的不斷創新，衍生出更高的電池包裝和絕緣材料的需求。電池殼體噴涂工藝是其中一項重大創新。在噴涂之前，使用激光毛化進行預處理，可以提升電池殼體的表面粗糙度，讓噴涂時漆液粘著的附著力更高，從而提升噴涂質量。

近日，寶辰鑫新能源鋰電激光智能毛化方案在某頭部新能源電池制造廠商的鋰電池噴涂項目中成功落地，這是鋰電池生產技術創新的又一項重要里程碑，代表著現有高精端激光加工設備核心技術國產化的持續落地，推動了激光加工設備在新能源行業的應用和產業升級。

01 工藝替代，藍膜→激光毛化+噴涂

在鋰電池加工過程中，現有工藝是使用藍膜來進行電芯殼體的包覆。然而藍膜存在著包覆速度慢、極易產生包覆不良而導致返工、對復雜工件應用局限、運行過程中易出現損耗、模組結構強度不足等問題。

解決以上問題的方法，一種全新的UV絕緣涂層技術方案成為替代藍膜包覆技術的可行性工藝。

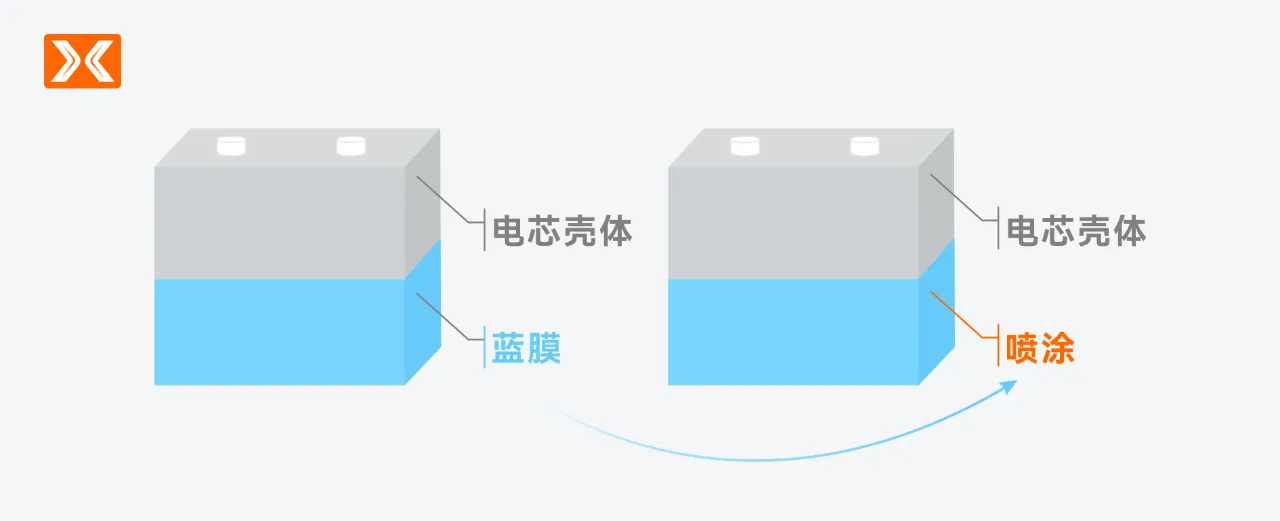

（工藝示意）

毛化噴涂方案具備多項性能優勢。

首先從安全性來說，傳統藍膜整體的粘接強度是4-5MPa，而使用噴涂工藝，結構強度能夠達到10MPa以上，可大大提升了電池組的整體強度，進而提升了新能源汽車的安全性。

在使用環境上，使用噴涂工藝，不僅能夠保證高絕緣性能，在復雜使用環境下，還有極佳的耐老化性能，有效規避電池外殼出現銹蝕造成漏液或擊穿短路等風險。

從成本而言，噴涂工藝的綜合成本相較過去傳統的藍膜工藝，也能夠有效降低達40%。并且，由于藍膜需要折邊，在節省了藍膜這一工序后，能夠為整個PACK空間節約出5%的容量。

寶辰鑫與設備廠商深度技術合作，推出的動力電池毛化+噴涂解決方案，實現200PPM高效率，99.9%高良率，通過客戶嚴苛的性能測試，在終端的圓柱電芯加工產線上成功應用。

方案成功解決了藍膜的高換新、高返工成本，以及模組結構強度不足等問題，是國內率先上線的藍膜工藝替代產線之一，代表了行業先進的應用方向，是激光在新能源鋰電池行業里的又一項標桿應用。

02 智能毛化解決方案

要實現高質量的噴涂，尤其是在質量要求極其嚴苛的動力鋰電池上的噴涂應用，其前序工段的殼體表面毛化十分重要。

激光毛化技術是將高能量密度的納秒脈沖激光束聚焦后照射到材料表面，材料吸收激光能量后溫度升高，并產生熔化、氣化形成光致等離子體等反應。

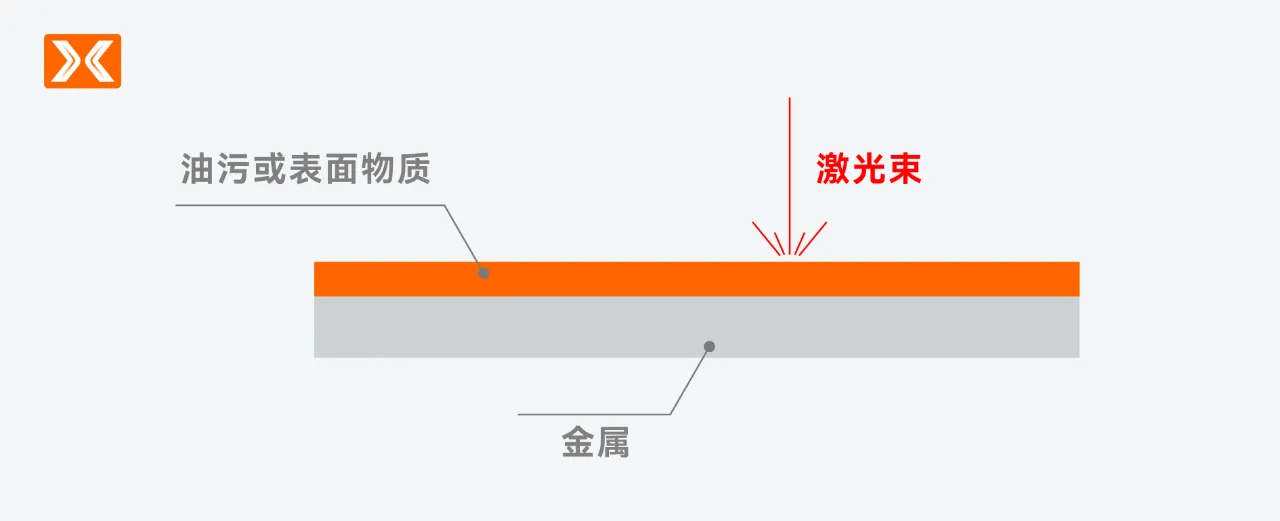

（寶辰鑫激光毛化方案示意）

激光在加工時會在材料表面一個微小區域內熔化，形成熔池。在表面張力或輔助氣體的作用下，熔池會發生變形。當光束停止照射時，由于快速的熱傳導，熔池會很快凝固，這樣就會形成一個邊緣微凸的毛化坑。

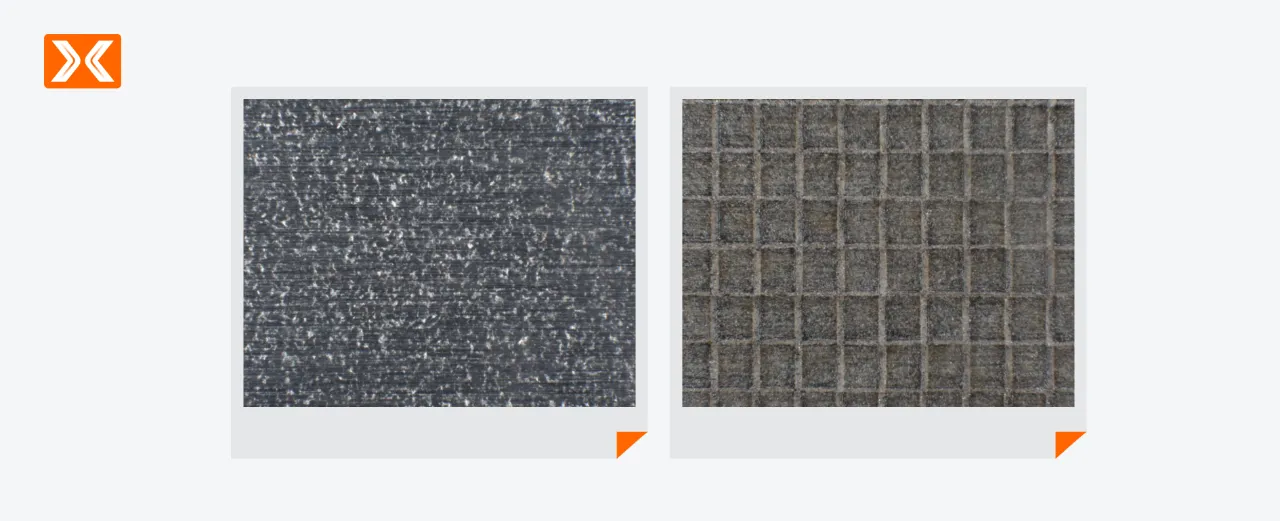

（項目激光毛化示意圖）

寶辰鑫新能源鋰電激光智能毛化解決方案，包含一站式的激光光源、加工振鏡頭及系統軟件等。項目團隊從光源選型、性能定制、配套振鏡選型、系統層開發等多方面，為客戶提供了最佳的電芯殼體激光毛化應用方案。

其中，核心光源選用寶辰鑫高功率千瓦級MOPA脈沖光纖激光器，使用高峰值能量激光對電芯殼體表面進行處理，結合整形光斑輸出，使電芯殼體表面形成毫米級均勻一致的整形光斑痕跡，增加產品表面附著力的同時確保每個單位的附著力一致；不僅如此，通過該方案還可清洗電芯殼體表面的污漬；整體效率高，污染小。

根據噴涂工藝的需求和電池殼體的高標準要求特性，在光源方面，寶辰鑫團隊研發改進了該系列MOPA脈沖光纖激光器（BFPT 1000-2000）。該系列激光器為國內采用單腔方式的最高功率MOPA脈沖光纖激光器產品，具備以下特點：1）高能量，亮度高，最大單脈沖能量100mJ；2）高峰值功率1.5MW，加工速度快，熱作用擴散��；3） 脈寬可調、能量分布可選，光斑方形和圓形可選，使用不同能量分布和形狀可適應豐富的應用場景。

在外光路和控制系統方面，為了實現精確的光路控制，達到最佳的毛化效果，寶辰鑫還搭載了自制高速掃描振鏡和定制控制系統。

其中，高速掃描振鏡產品具有以下特點：1）超快的加工速度，可大大提升加工效率，節約加工成本；2）超高的加工精度（ ±10 μm），滿足新能源電池及光伏晶元加工需求；3）高精度控制，采用數字驅動，飛行加工，帶位置和狀態反饋；4）選用高損傷閾值鏡片，多種基材可選，適用多種工況光斑大小需求。

在工藝方面，利用寶辰鑫的行業工藝實驗室、客戶設備調試產線及終端應用測試產線，不斷優化工藝參數，最終在使用功率、加工范圍、加工段數、表面能等多個工藝指標上，達到客戶嚴格的驗收要求。

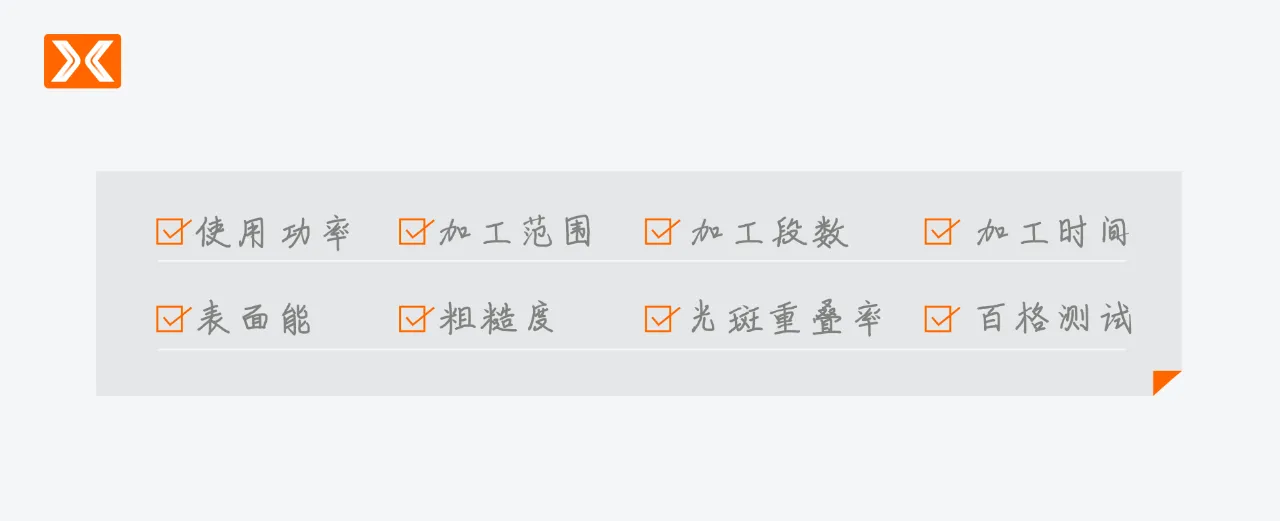

（工藝驗收指標）

03 精益工藝，行業激光解決方案專家

寶辰鑫是創鑫激光子公司，正是依托于創鑫激光在激光研發生產里超20年的技術沉淀，和器件垂直整合的產業優勢，才能夠在核心光源激光器及配套外光路及操作系統有著得天獨厚的優勢。

加之寶辰鑫一直在細分應用領域深入耕耘，積淀技術工藝，尤其在以新能源鋰電池為代表的新質產業里，是國內首屈一指的行業解決方案專家。僅以新能源鋰電池為例，寶辰鑫在全國范圍的裝機量已超6000+臺/套，覆蓋了鋰電池生產的全工序，在全國多家龍頭新能源廠商里都能找尋到寶辰鑫的方案應用，其中某大型終端，更是在全國30+產線基地全線使用寶辰鑫激光方案。

精益工藝，是寶辰鑫作為行業激光解決方案專家貫穿于每個項目中的橋頭堡精神。

舉個例子，在本次的激光毛化項目中，選用方形光斑還是傳統圓形光斑，經過了寶辰鑫數次的調研和測試，最終采用方形光斑來進行毛化處理。相比傳統圓形光斑，方形光斑重疊率低，進而激光能量利用率得到提升，也就能夠?qū)崿F(xiàn)更高的毛化效率。

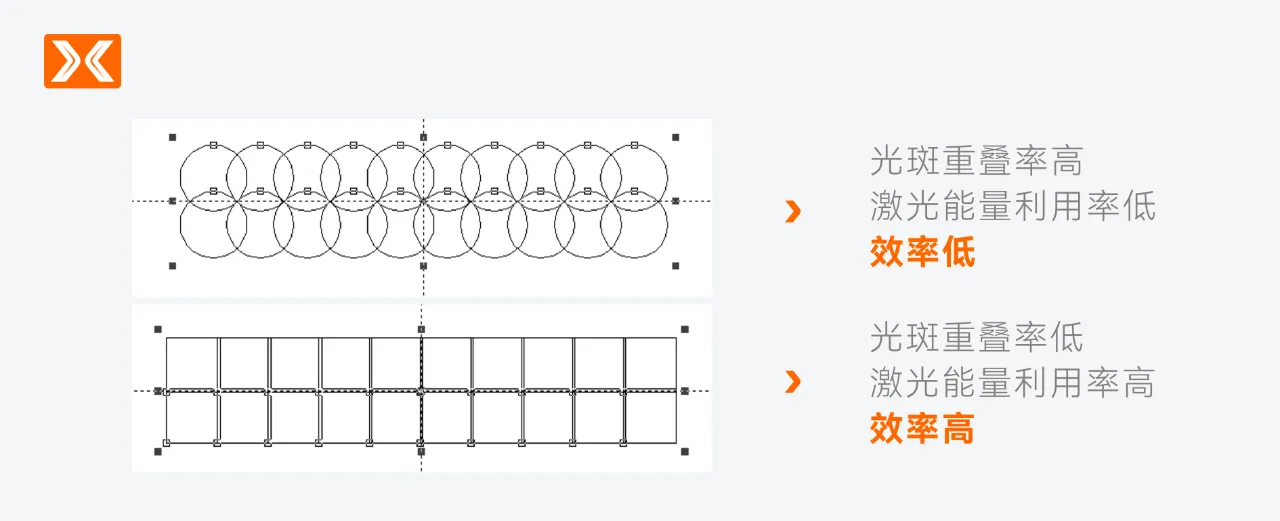

（方形光斑VS傳統圓形光斑）

（方形光斑重疊率：10%；激光毛化后顯微鏡放大圖片）

在毛化后的效果測試中，粗糙度達到客戶要求，R角處毛化效果均勻一致，使用50達因筆劃線，可觀察到劃線效果均勻穩定，表面能≥50N/m，能夠?qū)崿F(xiàn)穩定的噴涂，且噴涂一致性高。經過毛化后再進行噴涂作業，良率（包含返工段的良率）能夠達到99.9%。

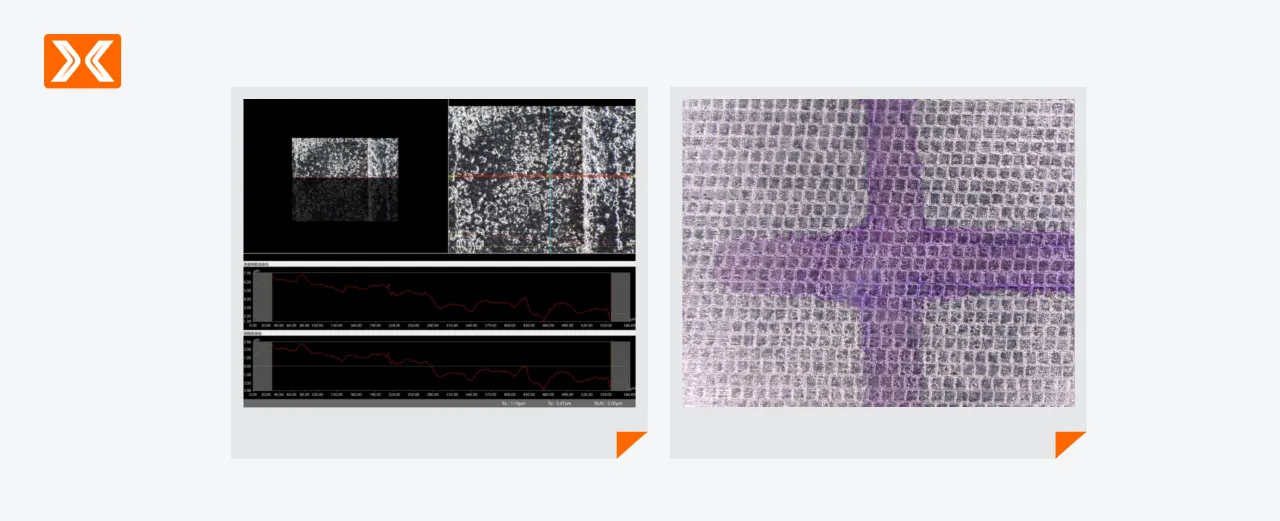

（粗糙度達標；50達因筆劃線效果穩定）

而實現上述效果，僅必要的毛化參數設置就多達10項，每一項都經過工程師們的驗證測試。

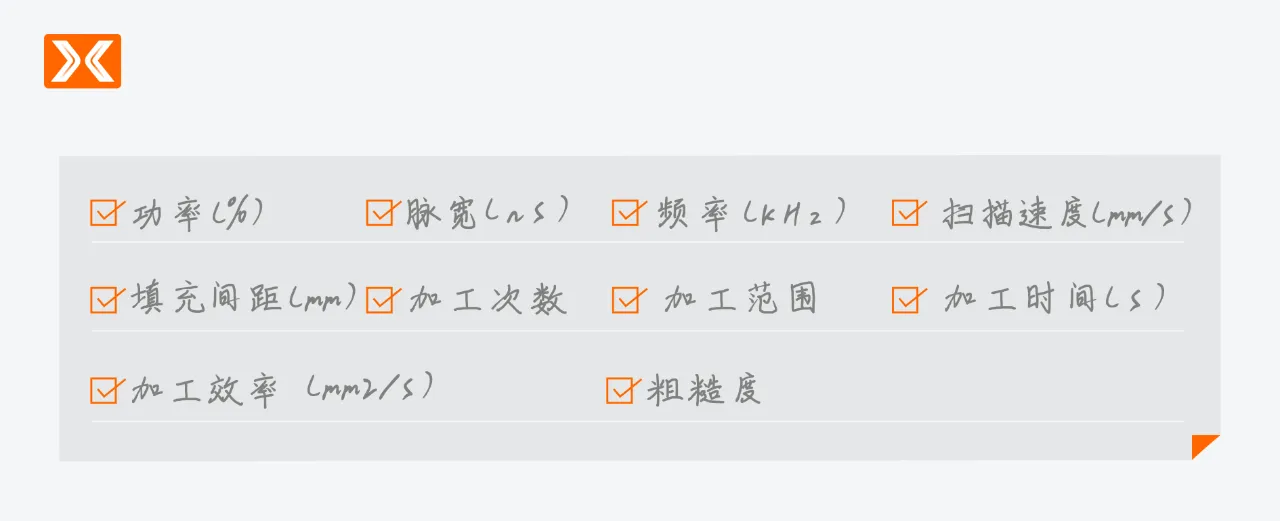

（毛化參數，部分）

該應用項目成功落地，具備極強的可復制推廣特性，通過激光進行表面改性、加工等處理，可以實現許多高復雜度的制造工藝，對產業創新、新質生產力提升有巨大推動作用。

作為創鑫激光子公司，寶辰鑫一直以來聚焦激光在細分行業的落地應用，秉持著開放創新的態度，寶辰鑫未來還將積極探索毛化工藝在車身零部件、大型裝備等場景的落地，以及激光在更廣泛場景的應用，進而助力行業的降本增效和智能化升級。
