光通訊，又被稱為光通信，是一種利用光波作為載體進行通訊的技術。經過幾十年的發展，光通訊已成為傳輸信息的主要方式之一。隨著信息技術的飛速發展，光通訊行業市場持續擴大，而在其配件連接中起著關鍵作用的激光錫焊，也變得越來越重要。

工藝效果

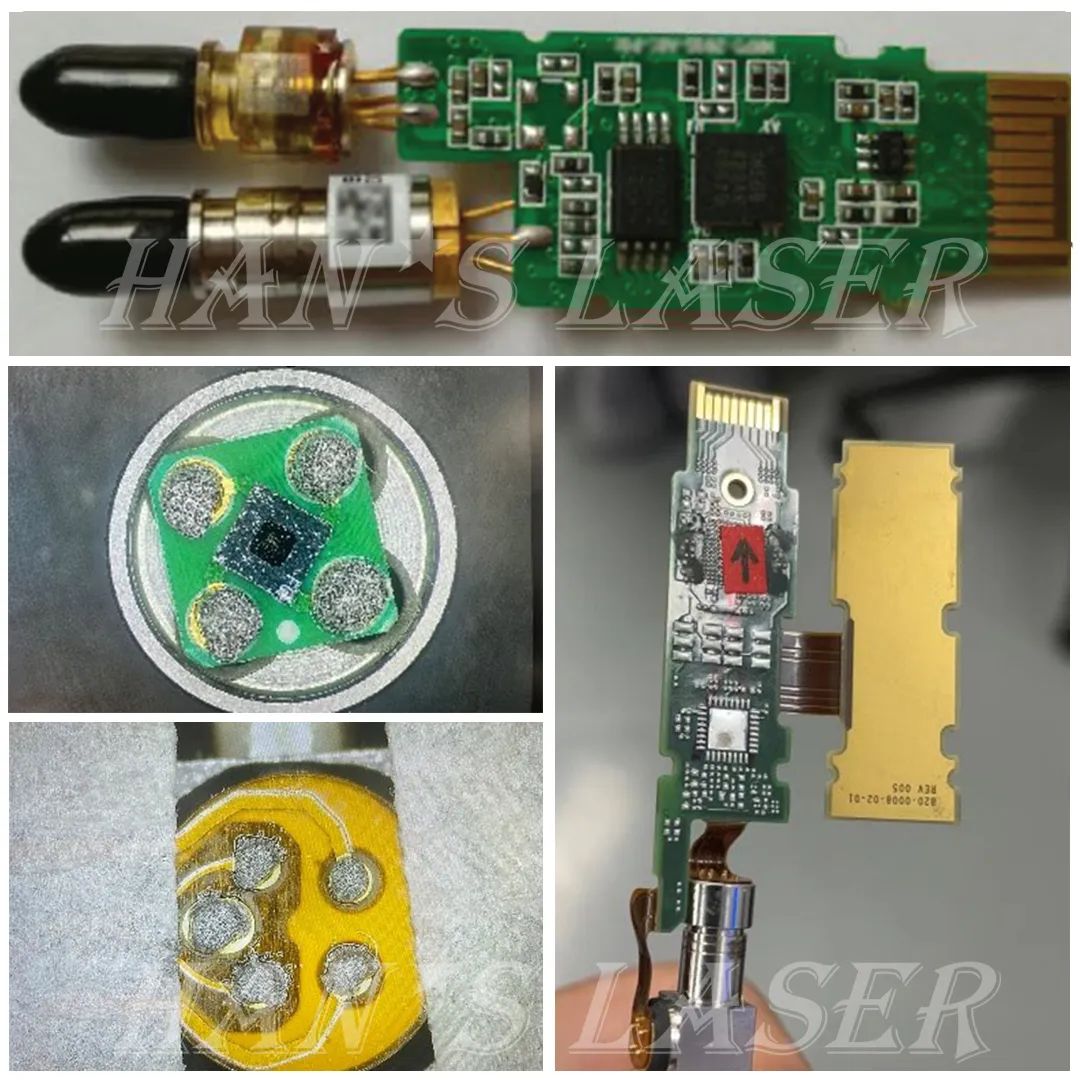

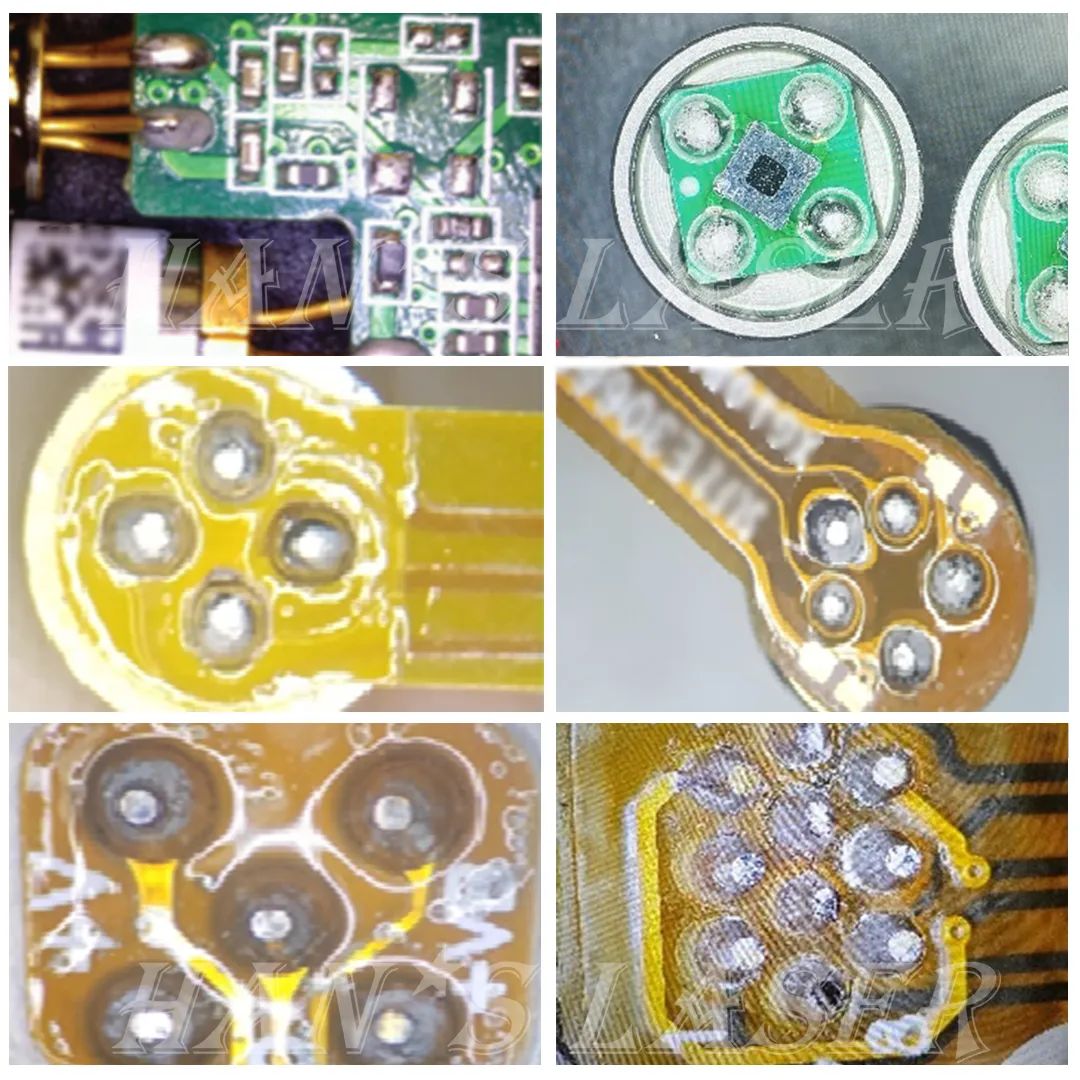

錫膏配合溫控方式進行焊接，能夠精確控制焊接錫量和焊接溫度。針對老款、新款光通訊組件 TOSA&ROSA 的焊接，采用勻化光斑的方法可以實現區域同步焊接多點，在保證良率的同時提高焊接效率，5 點焊接時間僅需 3~4 秒。

應用方向

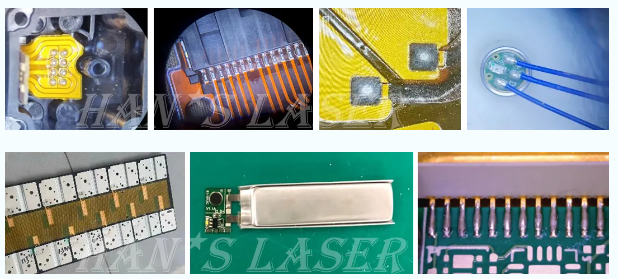

激光錫焊作為一種新型的非接觸式焊接工藝，可以與多種焊料形式配合使用，其能量可控，綠色環保，能耗較低，易于實現自動化，節省人力，焊接效率高，焊接一致性好，在焊接熱敏件和空間狹小點位時具有明顯優勢。它在 3C 電子、家用電器、汽車電子、光通訊以及軍工等領域都有廣泛的應用。

產品推介

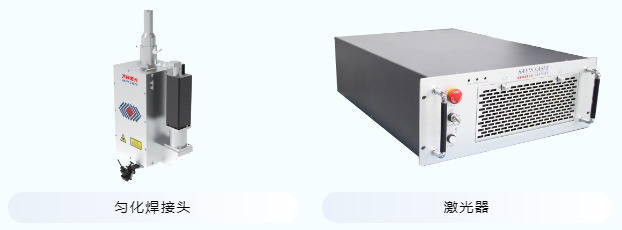

LSN-WSD65-JM1-HW01雙工位恒溫焊接系統可實現自動點錫膏、激光熔錫焊接的整個工藝過程。設備采用雙工位機臺形式，能配合不同的錫料供給形式，錫料供給與焊接工序同步進行，結合區域同步焊接，最大程度保證工藝效率。

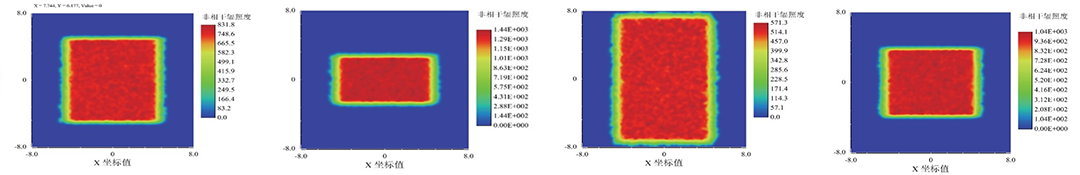

2D光束顯示

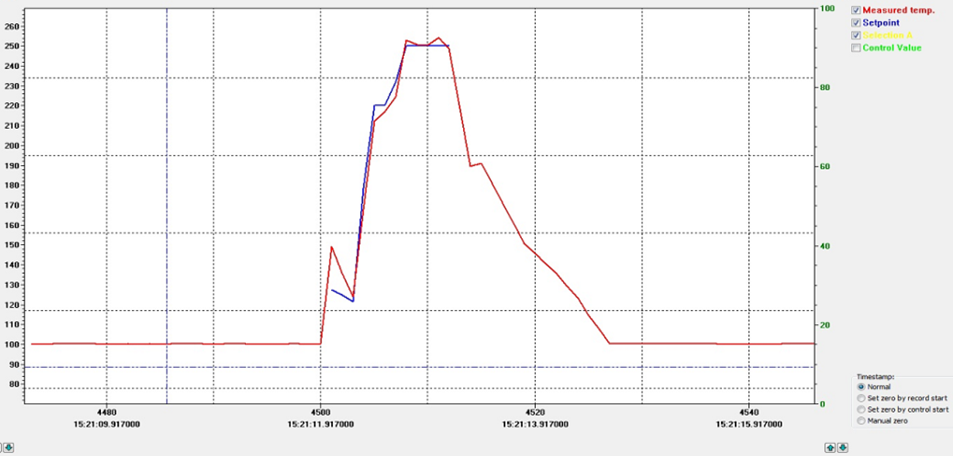

實際曲線顯示

紅色為實測溫度，藍色為目標曲線

本系統通過集成開發，將精密點膠閥、激光器、溫度反饋和控制系統集于一體，在焊接過程中實時監測焊接區域的溫度，從而保證焊接效果和良率，能夠形成穩定可靠的焊錫效果。

工藝優勢

01高效率

系統結構緊湊，精密點膠閥、激光器與工作臺高度集成, 占地空間小。配備雙電動送料平臺，快速上下料，快捷高效；

02自動整定

系統集成了自整定功能，通過系統自整定反饋P、I、D值，使得溫反調控更加精準，調試更加方便；

03多組溫度曲線可調

針對產品焊點能量需求差異性，系統可編輯多組焊接溫度曲線，每組溫度曲線可設置不同段溫度區間，同一程序下調用不同溫度；

04溫控系統

曲線焊接不同焊接點位配套溫控焊接系統，控溫范圍50℃~800℃可選，溫控精度±5℃，調試簡單、方便，焊接過程中實時監測焊點區域溫度，有效改善燒傷、熔錫不良；

05應用廣

可以模塊或機臺形式配合不同生產場景，滿足不同客戶的生產需求；

06節省時間

搭配勻化光斑系統實現2.5mm~17mm范圍內多點同步焊接，有效縮短工藝時間。
