大規模并行處理和低能耗技術對于高性能計算的未來至關重要。集成光子技術有望為高性能計算提供技術支持。

Jeff Hecht

集成光學的概念是由貝爾實驗室的Stewart Miller于1969年首先提出的，這一概念源于當時已經取得了巨大成果的集成電路^[1]。然而在隨后的多年中，集成光學及其派生的集成光子學的應用前景一直不明朗。目前集成電路正遭遇到性能上的發展瓶頸，而集成光子學則有望克服這一瓶頸，這也使集成光子學的應用趨于明朗。

幾十年來，集成電路一直都在遵循著摩爾定律向前發展，微處理器的速度不斷攀升。但是在21世紀中期，微處理器的時鐘頻率在3GHz附近停滯不前，這是因?yàn)楫?dāng)微處理器的速度進一步提高時，其產生的熱量將超出其散熱能力。多核處理器是一種解決方案，四個3GHz的芯片并行計算，即可獲得12GHz的總處理速度。然而多核處理的缺點在于其軟件和硬件均不能過分?jǐn)U展，現在執行串行處理的軟件必須重寫，才能在8核或16核芯片上執行并行操作^[2]。ADI公司首席技術官Samuel Fuller認為，集成光子學在硬件上可以提供大量互聯。

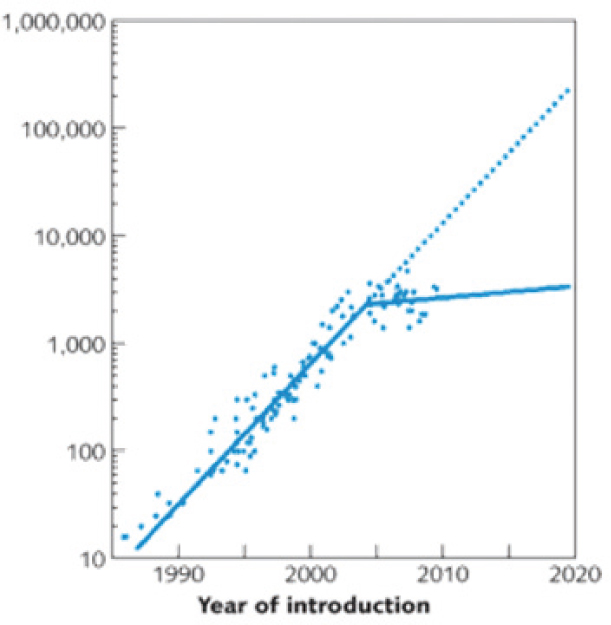

圖1：單處理器的性能從1986年開始穩步上升，直到大約2004年突然趨于平緩。單點表示處理器的性能，實線表示發展趨勢，虛線表示2009-2020年國際半導體技術路線圖的發展目標。

 電子、光子及能源

集成光子學的通信能力和集成電子學的高性能計算能力互為補充。電子之間的強相互作用使得晶體管擅長開關和信號處理。但是電子之間的強相互作用同時會產生噪聲，并增加信號傳輸中的衰減（特別是在高頻的時候），從而影響通信能力。相比之下，光子之間的弱相互作用使其光計算應用受到了限制，但是其可以減少光通道之間的噪聲、衰減和串?dāng)_。因此，將光子技術和電子技術結合起來，將有望增強并行處理能力。

無論是光子技術還是電子技術，每次運算操作都將產生熱量，功耗將限制高度并行計算機的性能。Fuller認為：“服務器消耗了超過1.5％的美國電力供應，從單元能耗的角度看，CMOS電路的能耗效率并沒有隨著其速度的增加而提高。海量數據中心和超級計算機將消耗20MW或者更多的電力，而且這些數字只會上升。如果消費者希望在未來十年內計算速度提高10倍的話，若效率保持不變，那么其能耗將相當驚人！”

美國麻省理工學院微光子技術中心在2010年6月公布的白皮書中直言不諱地表示：“IT技術的能耗問題與環境的可持續發展密切相關，同時也關乎經濟發展^[3]。IT硬件的生命周期通常為三年，能耗占據了其中50%的成本�？刂颇芎膶⑼苿�(dòng)產品周期的縮短、實現高密度電子光子集成。”

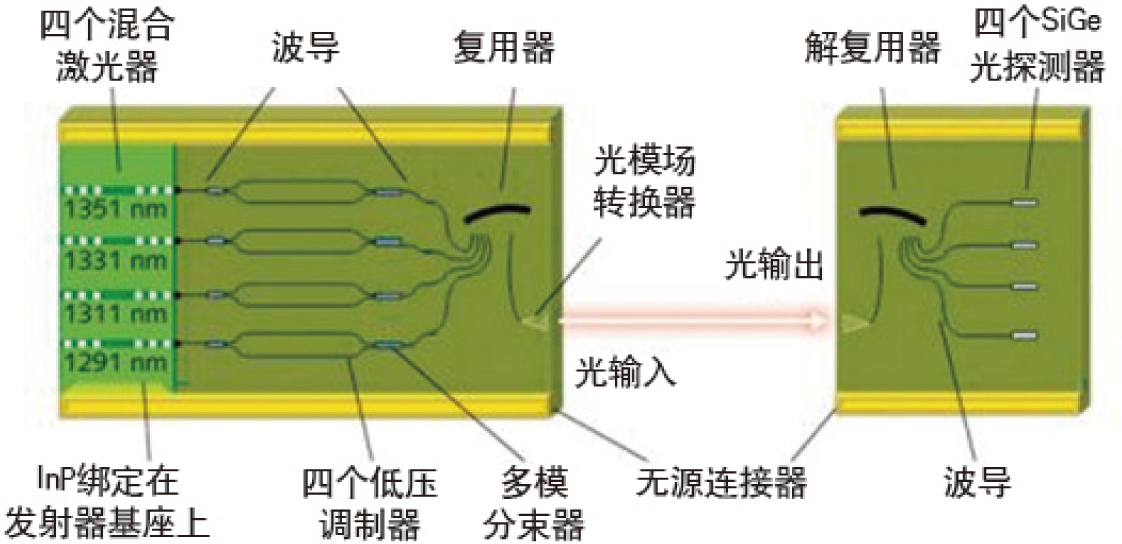

圖2：英特爾建立的四通道粗波分復用光子集成鏈路，傳輸速度高達50Gbit/s。

光子集成通信

在電子技術中，電子通過導體需要能量，而且隨著頻率的增加而增加。導體表面產生電磁場，從而導致串?dāng)_、干擾及衰減，所有這三個因素都將增加能耗。相比之下，光子技術具有更低的衰減和更高的帶寬，因此在芯片之間（最終在芯片內部）使用光互連可以大幅度降低功耗。Fuller認為：“光子技術有望將功耗減少到原來的1/2甚至1/4，但是光子技術同樣面臨著目前電子技術所面對的功耗每18個月翻一番這一問題”。

集成光子技術可以提高高性能計算的帶寬密度，帶寬密度定義為芯片表面單位橫截面積或者芯片邊緣單位長度上的帶寬。麻省理工學院的研究人員Lionel Kimerling認為：“光子學具有內在的高帶寬密度特性，其與先進的調制格式和波分復用（WDM）技術相結合，可以使光子技術遠遠超出電子技術所能達到的水平”。

硅光子集成技術

目前商用的高性能計算機底板已經開始采用光纖鏈路。光子技術的下一步是將光子波導集成在電路板上。

目前III-V族半導體材料上的光子集成技術已經比較成熟，但是電子行業希望在硅襯底上集成光子器件，這是因?yàn)楣枰r底與微處理器和其他大多數電子電路的標準兼容。硅光子集成技術中，二氧化硅波導可以取代電導分發時鐘信號。硅光子集成的最簡單技術是制造光電探測器和波導。ADI公司已經在硅片上集成硅或鍺光電二極管和跨阻抗放大器，這些技術均與目前的電子制備技術兼容。

硅光子集成技術目前面臨的一個巨大挑戰是硅光源，這是因?yàn)楣璧陌l(fā)光性能很差。英特爾公司和加州大學圣巴巴拉分校研究人員合作將III-V材料綁定在硅波導上實現混合激光器。硅光子集成技術的另一大挑戰是封裝技術，通過透鏡耦合可以將光從光子通道耦合到芯片表面，但是這比電子技術的電焊連接要困難得多。

圖3：英特爾的50Gbit/s硅光子發射器和光纖連接器。右邊的寬金屬條紋是發射模塊，其是電路板一個倒裝芯片。突起的金屬引腳對準小插件模塊，耦合光纖延左下方延伸。

 集成光子和電子

英特爾公司首次實現了從終端到終端的硅光子集成鏈路，這是硅光子集成發展道路上的重要一步^[4]。該實驗采用四通道粗波分復用器（CWDM），通過光纖實現信號從發射器到接收器的完整鏈路。該鏈路發射器包括四個InP/Si混合激光器，輸出波長分別為1291nm、1311nm、1331nm和1351nm。四個激光器發出的光分別進入四個硅波導調制器，然后四個調制器的輸出信號在復用器進行合并。一個光模式轉換器將復用器輸出的信號耦合進入光纖。接收芯片中的波導收集信號后傳入解復用器，它將四個光通道的信號導入四個硅鍺光電二極管。整個系統有一個被動散熱片，但沒有主動致冷單元。

當四個波長上同時傳輸10Gbit/s的信號時，在平均接收功率小于1mW情況下，整個系統的誤碼率低于10^-12。當單通道的傳輸速率提高到12.5Gbit/s時，三個通道的誤碼率低于10^-12，第四個通道的誤碼率為3×10^-10。研究人員推測該鏈路中采用多模光纖，在該速率下傳輸距離將達到50 m。^[5]

前景展望

硅基光互連的是長途光纖傳輸?shù)难由�。短距離傳輸相比長距離傳輸具有較少的制約因素。硅基光互連在移動電子產品和汽車以及計算機領域也具有誘人的應用潛力。然而，目前光子技術從主干網向電路板和芯片的延伸過程中，正面臨著巨大的挑戰，包括成本、與硅制造技術的兼容性和能耗等問題。

集成光子技術和并行計算均不可能通過降低能耗維持高性能計算的快速提高；在未來十年中，CMOS電路也將遭遇其他物理極限。集成電子技術和光子技術的新型硬件，將有望在未來扮演主要角色。

參考文獻

1. S.E. Miller, "Integrated Optics – An Introduction," Bell System Technical Journal, 48, 2059–2069 (September 1969).

2. S.H. Fuller and L.I. Millett, eds., The Future of Computing Performance: Game Over or Next Level, National Research Council (2010); http://bit.ly/eR0e0A.

3. MIT Microphotonics Center, "Scaling Limits and Energy: CTR III White Paper #1" (June 2010).

4. R. Won, "Integrating silicon photonics," Nature Photon., 5, 498–499 (August 2010).

5. A. Alduino et al., "Demonstration of a high-speed 4-channel integrated silicon photonics WDM link with hybrid silicon lasers," Optical Society of America Integrated Photonics Research Silicon and Nanophotonics, Monterey, CA, paper PDIWI5 (July 25, 2010).
