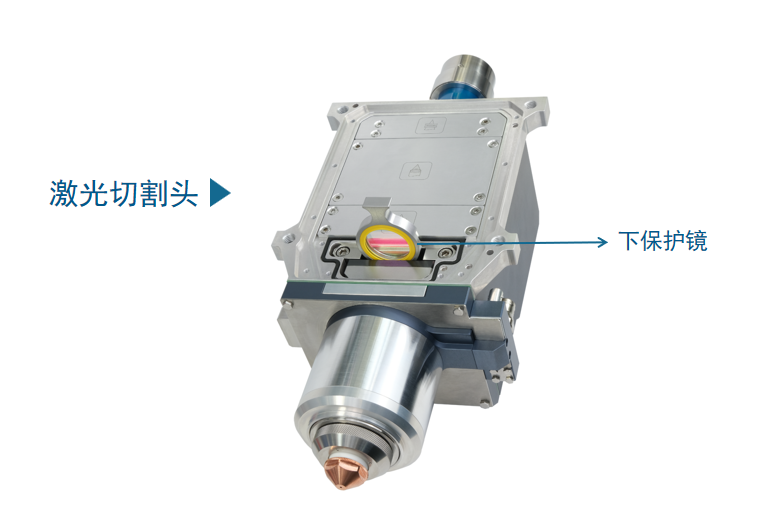

激光設備配件中，『下保護鏡』是更換頻率非常高的耗材。

它是激光器外光路中的“雙面圍欄”，既要抵御外部加工的惡劣環境，防止粉塵和飛濺物的入侵，又要對抗內部正向傳輸?shù)母吖β始す猓�甚至當氣路出現問題，首先被影響到的也是它，所以消耗量巨大。

 01   不同廠家的下保護鏡區別大嗎？

區別很大。因為下保護鏡不單是對切割頭內部光路潔凈度的保護，同時也需要具有高功率激光承受能力和高激光透過性。而為了滿足這些條件，對下保護鏡的基材、加工、鍍膜、包裝要求就非常的嚴格。

一般而言，切割頭原廠所配的下保護鏡價格較高，這也使得第三方售賣的下保護鏡大受歡迎，但并不是每個第三方廠商都具備這類耗材的生產能力的。

在光纖激光器價格戰火熱的近幾年，激光器配件的價格也越殺越低，一味的追求低價，而忽略質量，反而會得不償失。

02  如果選配不當，會有什么后果？

不合格的下保護鏡吸光發熱劇烈，會造成焦點大幅度漂移，從而導致切割不良，嚴重發熱還會導致下保護鏡擊穿，甚至反向擊穿切割頭的聚焦和準直，高價值部件一旦損壞，維修費用高達新切割頭價格的20%-50%，損失巨大。

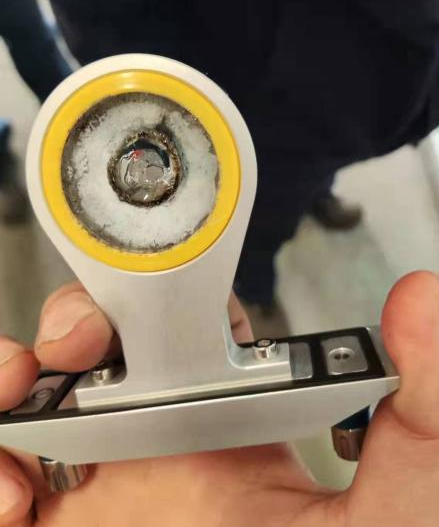

下保護鏡擊穿

鍍膜不合格透光性弱，會導致透射不足反射較強，從而導致下保護鏡回返光反向經過切割頭準直鏡和聚焦鏡，重新匯聚于輸出頭端帽附近，造成輸出頭保護窗燒損。

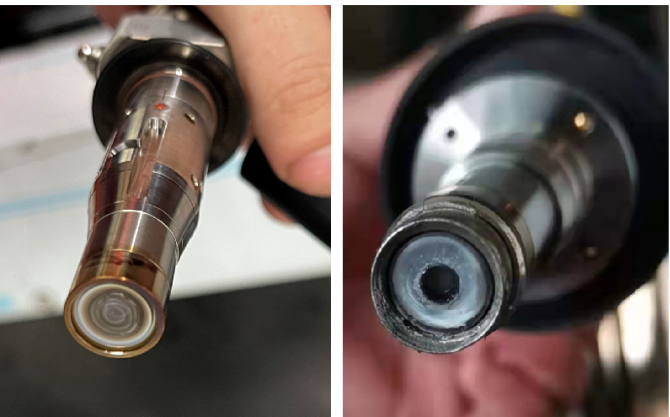

切割頭保護窗蓋、保護端帽燒損

 更為嚴重的情形是，當輸出頭端帽出現燒損，正向激光無法傳輸，被憋死在輸出頭中，直接導致輸出頭的金屬結構破壞，漏水，噴渣等現象，這種情況下一般也會造成切割頭不可逆的損傷。

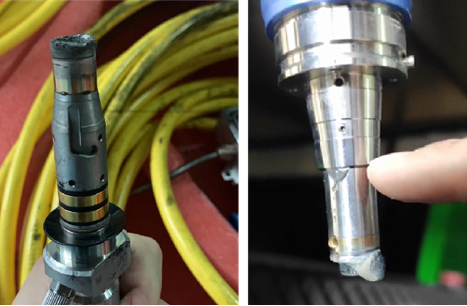

切割頭殼體燒損

 03 怎么選配下保護鏡？

一般而言，對于中小型終端客戶，耗材需求量相對較小，議價能力較弱，可通過設備供應商渠道進行購買，對于非正規渠道或者價格出現明顯偏離時，需謹慎購買。

大型終端或者是集成商客戶在購買時，因需求量較大，具有較強的議價能力和質檢能力，可從集成商、耗材廠商或者一級代理商處進行購買。

在購買下保護鏡時，可根據以下幾點進行甄別：

基材：選用行業內較為成熟的材質。

生產廠商：盡量選取具有高功率激光窗片，透鏡等光學件生產資質的光學冷加工廠商。

鍍膜：根據激光器輸出激光波長定制增透膜。

檢測報告：提供保護鏡透射波長報告、光潔度合格報告、材質型號、弱吸收報告（非必須）、鍍膜附著力報告、尺寸外形報告等。

 04  什么樣的保護鏡絕對不能使用？

有四種保護鏡絕對不能使用，一是鍍膜脫膜、石英基材暴露的保護鏡。這種保護鏡肉眼即可識別；

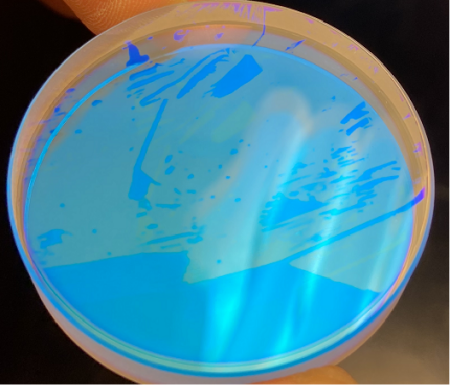

下保護鏡鍍膜脫膜

二是鍍膜質量不佳的保護鏡。這種保護鏡外觀無誤，但是測試鍍膜部分區域透射率，部分區域透射率較低，反射較高，該類型保護鏡肉眼和顯微鏡均無法識別，只能采用專業儀器測量；

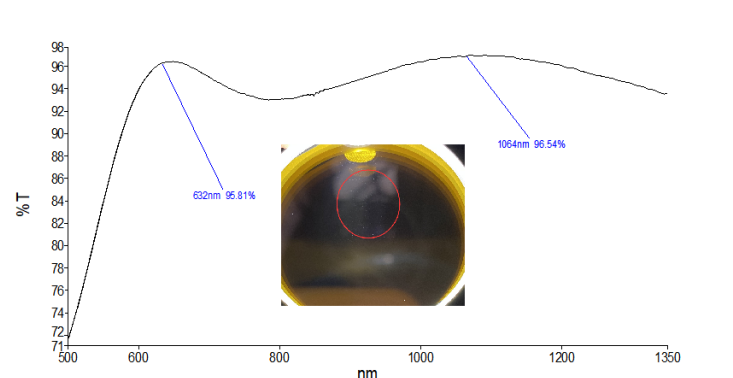

下保護鏡鍍膜質量不佳

第三種是膜層和基材之間存在異物或氣泡的保護鏡。該類型窗片高功率下使用，壽命較短極容易燒毀；

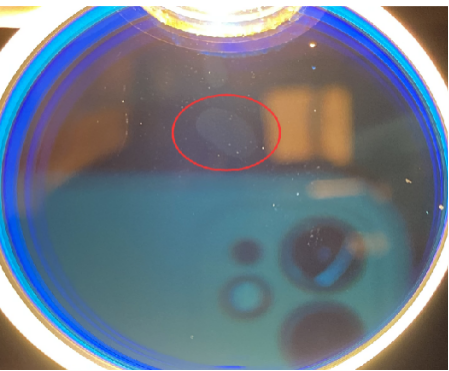

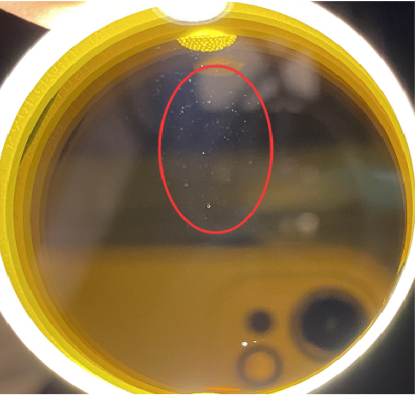

膜層底部氣泡或異物

第四種光潔度較差的保護鏡。這種使用壽命偏短。

下保護鏡光潔度較差

05  下保護鏡異常如何判斷？

如何準確識別由于下保護異常導致的系統不穩定和風險，是目前切割市場的迫切需求。

目前大部分高功率切割頭都具有保護鏡溫度和散射光監控，但是部分切割頭監控是通過間接的方式推導出當前溫度，不能實現高準確性和高靈敏度的響應。

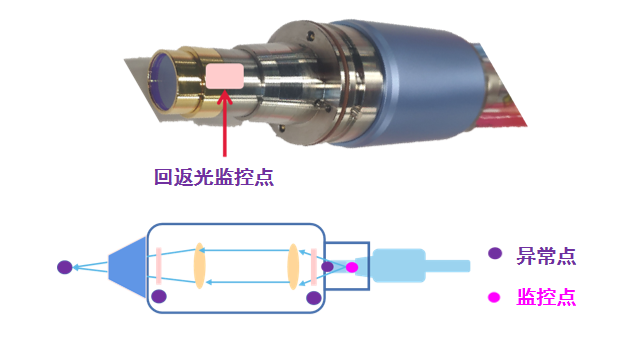

傳感器封裝位置及可被監控異常點

針對上述情況，銳科在中高功率激光器中，全面導入了新型回返光監控系統，其中最重要的回訪光監控傳感器封裝于輸出光纜的端帽附近，形成了一種近似同軸監控，當切割頭中的光學元件受損并產生回返光時，可以快速對其響應。

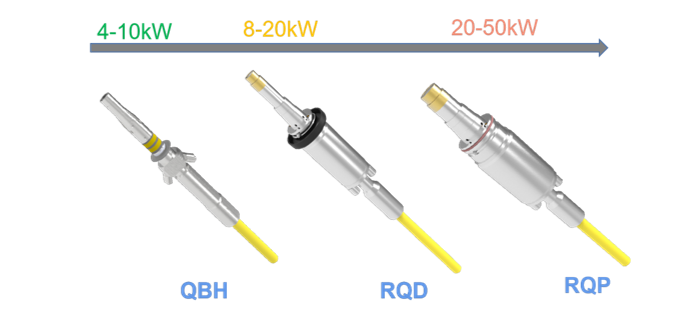

帶有回返光監控的激光器功率段和輸出光纜型號

在保證水冷系統正常的情況下，銳科激光器的回訪光監控在監控到以下三種情況時會迅速發出報警信號：（1）下保護鏡異常；（2）上保護鏡異常；（3）加工高反材料。

以銳科20kW機型為例，自2019年開始即導入了回返光監控，成功避免了以下問題：

識別出客戶端亂用不合格下保護，避免輸出頭的燒毀；

識別出切割頭廠商的設計不良；

判定出客戶的切割頭狀態不佳；

識別客戶高反切割。

現今市場保護鏡片質量參次不齊，選購時建議按照以上內容仔細甄別，并通過正規渠道進行購買。
