文/Ron Schaeffer

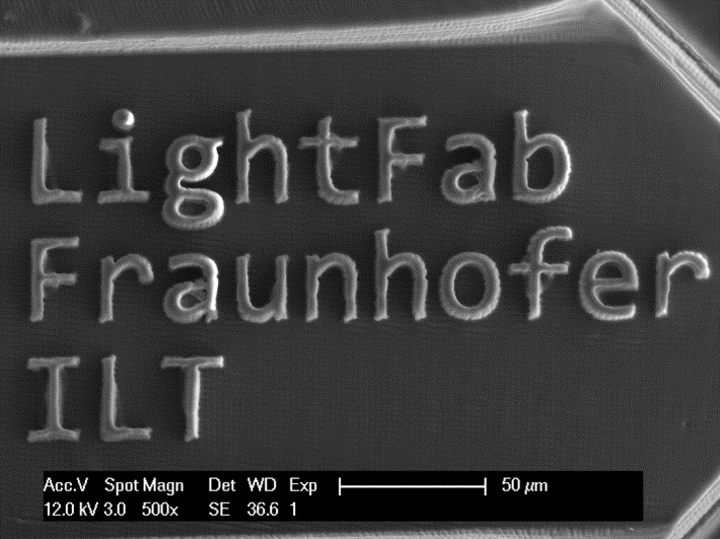

圖1：高分辨率聚合物沉積的一個例子。（圖片來源：LightFab/Fraunhofer ILT）

超短脈沖（USP）激光器向工件發射光子，如果傳輸?shù)卯?dāng)，能夠?qū)崿F(xiàn)熱影響很小甚至是無熱的加工過程。這也是使用超短脈沖加工的一個主要好處。在過去的20年中，超短脈沖激光器作為一種工業加工工具開始快速發展，其主要用于切割和鉆孔應用，特別是用于那些使用長脈沖激光無法勝任的領域，或是需要大量昂貴的激光后處理的應用。目前，人們正在研究將超短脈沖激光器用于一些不同的表面應用領域，甚至是用于生產環境中。

一個重要的應用領域是增材制造。通常，人們認為超短脈沖激光器并不適用于增材制造過程，因?yàn)樗鼈兊膬?yōu)勢是加工過程中不產生熱量。但是它們正被研究用于直接激光輔助沉積，以生產精確或敏感的部件；它們也被用于對激光輔助沉積制造的零件進行精密后處理。例如，使用雙光子聚合技術，可以用丙烯酸樹脂打印3D結構。使用市面上的軟件，可以實現非常快的打印速度。圖1顯示了在200mm/s的打印速度下制成的零件，零件的層高為1.5µm，打印的分辨率為2µm。

打標仍然是大多數激光器的應用市場。用于打標的激光器和系統的售價往往較低，因此在打標應用中使用價格更昂貴的超短脈沖激光器，只能是在某些特殊應用中，醫療設備的不銹鋼打標就是這樣一個特殊領域。超短脈沖激光的打標效果，比其他任何方法打標的效果都要好，它甚至可以用來打出不同顏色的標記，具體取決于激光條件。圖2顯示的是兩幅高度放大的圖像，圖中顯示了在不銹鋼表面上進行白色和黑色飛秒標記之間的差異。這個標記是使用一種叫做BiBurst的功能產生的，它在同一工作中結合了兆赫和千兆赫的脈沖串。

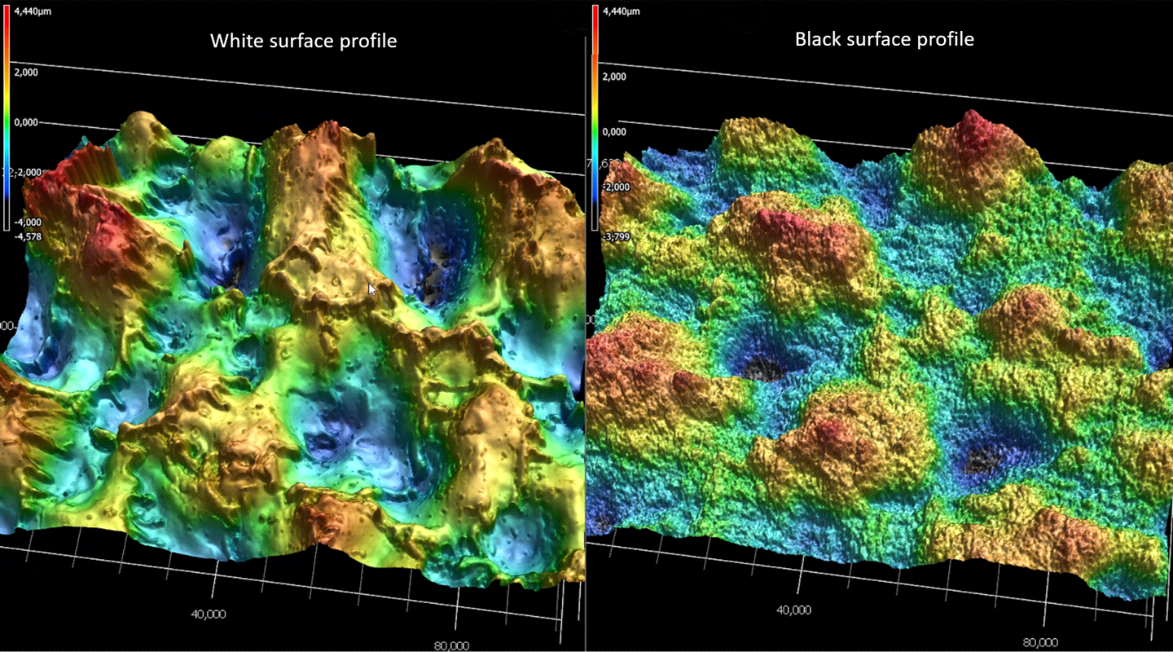

圖2：在不銹鋼表面上進行白色和黑色標記的表面輪廓。（圖片來源：Light Conversion公司）

超短脈沖激光器的大部分應用，仍然是在材料去除領域。例如，在模具生產中使用的滾筒表面的三維特征創建，就是超短脈沖激光器的一個巨大的市場領域。

另一個潛在的巨大應用市場是創造具有某些親水（或疏水）特性的表面。這種特征的加工深度通常為幾微米到幾百微米，通過直接激光燒蝕的方法來創建。創建這些特征的過程并不復雜。然而，如何擴大規模，以經濟、精確地雕刻長達數英尺、寬達數英尺的材料，才是將超短脈沖激光器應用到生產環境中的關鍵。

玻璃很難用較長的脈沖加工，但是它們可以用超短脈沖直接燒蝕，或者對某些材料進行曝光，然后再進行化學刻蝕。圖3顯示了一張飛秒激光燒蝕的玻璃片的高分辨率顯微圖。

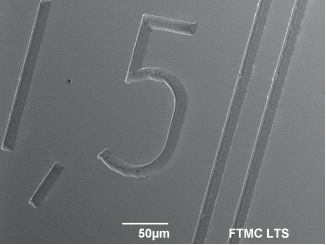

圖3：使用飛秒激光刻制的玻璃片。（圖片來源：Elas公司）

超短脈沖激光器在表面加工方面的其他可能的應用還有：清洗或去污和拋光。對于小的表面結構，直接使用激光燒蝕可以實現的最佳表面粗糙度是Sa=0.5µm。這樣的表面粗糙度顯然不能滿足很多應用的要求，因此，在激光燒蝕后必須對其進行拋光處理。最好同一套超短脈沖激光系統能夠用于激光燒蝕和拋光這兩個步驟，其中后序在金屬上的拋光工藝，包括產生一個薄的熔融層，然后將材料更均勻地分布在表面。最終能實現Ra <0.3µm的表面粗糙度，在某些聚合物上的拋光能實現Ra<100nm的表面粗糙度。

為了擴大工藝規模，需要使用更高的單脈沖能量或脈沖重復頻率。在脈沖能量的提高方面是有限制的，因?yàn)樘�高的能量�?huì)使加工過程經常出現熱負荷，從而否定了超短脈沖激光器在冷加工方面的優勢。光束分束可以解決這個問題；但是，由于超短脈沖激光器通常能夠達到非常高的重復頻率（1~10MHz或更高），如果光束不能快速移動，以避免停留時間過長而對材料產生熱損傷，那么可用的重復頻率就會受到限制。另外，為了充分利用現有的能力，脈沖必須被觸發，以便均勻地傳遞，包括在加速過程中，如果使用超短脈沖激光器，這一點尤其重要。因此，經濟地覆蓋大面積的目標一直難以實現。現在，技術的進步使高重復頻率的超短脈沖激光，能夠非常快速地傳輸?shù)酱笮凸δ鼙砻妗?nbsp;

全世界正在進行許多協同努力（激光器/光學器件/系統/應用），以促進超短脈沖激光器能實現更大規模的工業應用。例如，自然表面展示了特殊的納米和微米級特征，是如何使表面具有超疏水性（如荷葉拒水）或抗菌性的。基于激光的紋理技術，是一種能夠模仿自然表面、并在不使用添加物的情況下使其功能化的技術。據比利時Next Scan Technology公司的管理合伙人Lars Penning博士說，歐盟資助的LAMpAS項目，旨在通過基于千瓦級超短脈沖激光器的系統實現高產量。啟用這項技術，將確保超短脈沖激光器在具有新功能的家用電器和其他快速發展的消費產品的競爭性制造和商業化方面，發揮重要作用。

LAMpAS系統將集成一個碟片皮秒激光器，其以兆赫茲級的重復頻率提供高達1.5kW的功率�；�于激光的機器將能實現高分辨率（特征尺寸從200nm到200μm）和高吞吐量（高達1~5m2/min），以滿足功能性和商業化的需求。

該系統能夠?qū)崿F(xiàn)納米和微米大小的特征，這要?dú)w功于一種稱為直接激光干涉圖案（DLIP）的多光束加工技術。這項技術能夠在干涉圖案的強度最大值位置發生的局部燒蝕的基礎上，生產重復的表面結構。在LAMpAS項目中，干涉圖案是由兩束激光與一個多邊形掃描系統重疊產生的。圖4顯示了在鋁表面產生的柱狀結構的一個例子。

圖4：使用DLIP處理過的具有柱狀幾何結構的鋁表面。（圖片來源：德國德累斯頓工業大學）。

此外，通過在線監測系統進行過程控制，控制激光和基底之間的相互作用，這些技術還可以刺激自組織過程，在微米和亞微米范圍內，以均勻的方式產生激光誘導的周期性表面結構（LIPSS）。具有不同特征尺寸的結構的組合，對于達到增強的表面性能非常有意義。這種方法將促進應用許多其他獨特的表面特性。LAMpAS項目得到了歐盟的Horizon 2020研究和創新計劃的資助，資助協議號為825132。它是光子學公私伙伴關系（photonics21.org）的一項倡議。

在過去的幾年里，激光領域有了很大的發展。激光器制造商都在努力使他們的激光器更可靠、成本更低、更容易與其他部件集成，以便大規模地實現最終產品，而這是在工業環境中全面實施超短脈沖激光器所需要的。事情正朝著正確的方向發展，并且進展順利。
