文/John Wallace

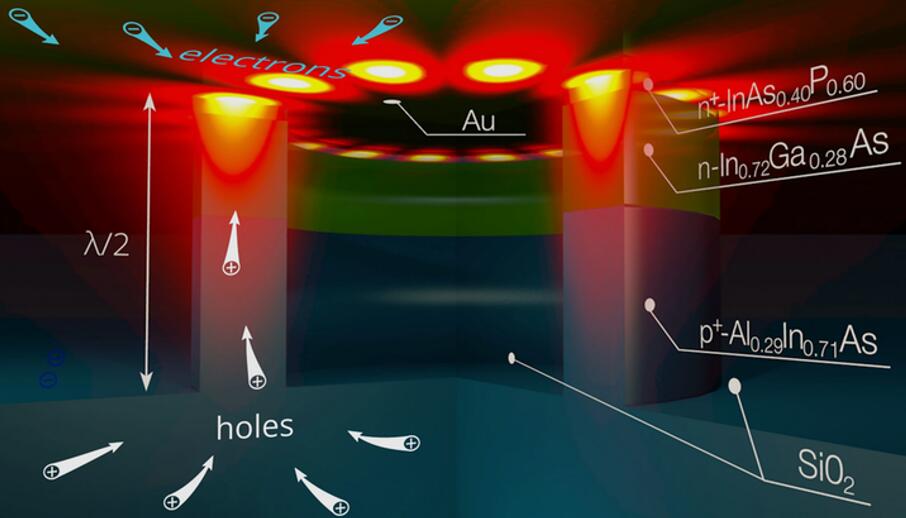

圖1：電泵浦環形表面等離激元納米激光雙異質結構，由AlInAs上的InAsP/InGaAs/AlInAs疊層組成，被二氧化硅和金覆蓋層包圍。（圖片來源：Dmitry Fedyanin）

在光子集成電路的所有組件中，激光光源最主要的問題。由于硅本身不容易發光，因此通常必須在硅上制造更適合作為發光體的其他半導體，以形成混雜結構。莫斯科物理技術學院（MIPT）和倫敦國王學院的研究人員，已創造了此類新項目，他們已清除了曾阻礙創建集成電路用的電驅動納米激光器的障礙。^[1]該方法基于雙異質結構隧穿肖特基勢壘二極管，可以為“預計在不久的將來出現的多核計算機微處理器”中的超快光學數據傳輸?shù)於ɑ�礎。

半導體行業巨頭IBM、惠普、英特爾、甲骨文和其他公司正在追求創建千核處理器，該處理器的速度將比10核處理器快100倍。這樣的成就將有可能在單個芯片上設計出真正的超級計算機。實現這個目標的挑戰是：在納米級上連接光學和電子設備。為此，光學組件不能大于數百納米。此尺寸限制也適用于片上激光器，這對于將信息從電信號轉換為承載數據的光脈沖是必不可少的。

用表面等離激元代替光子

但是，量子不確定性原理說，光子可以定位在最小體積內：這樣的體積不能小于光子波長的立方。話雖如此，但有一種方法可以解決光學器件尺寸的限制：用表面等離激元（SPP）代替光子。

只有少數幾種金屬（稱為等離子金屬）適合與SPP配合使用：金、銀、銅和鋁。SPP是電磁波，但是在相同的頻率下，它們的定位要比光子好得多。使用SPP代替光子可以“壓縮”光，從而克服衍射極限。

當前技術已經可以實現真正的納米級等離子激元激光器的設計。但是，這些納米激光器是光泵浦，使其不適合在電子芯片上使用。用于大規模生產和實際應用的芯片，必須包含數百個納米激光器，并且必須在普通的印刷電路板上運行。實際的激光器既需要電泵浦，又需要在室溫下工作（后者不能使用此類激光器中歐姆接觸所需的鈦或鉻）。

到目前為止，已經通過計算機建模確認的新的電泵浦方案基于金（Au）/磷砷化銦（InA_SP）/銦鎵砷（InGaAs）/砷化鋁銦（AlInAs）雙異質結構，具有隧穿肖特基接觸，這使得歐姆接觸及其強吸收性金屬變得多余�，F(xiàn)在，泵浦發生在等離子金屬與半導體之間的界面上，SPP沿該界面?zhèn)鞑�。MIPT光子學與2D材料中心的Dmitry Fedyanin說：“我們新穎的泵浦方式，使得將電驅動激光器帶到納米級成為可能，同時又保持了其在室溫下運行的能力。與此同時，與其他電泵浦納米激光器不同，在新設計中，輻射被有效地導向光子或等離子體波導，從而使納米激光器適合集成電路。”

環形諧振腔

激光腔具有亞波長環形諧振器設計，并帶有InGaAs有源層。激光的發射波長為1.95μm（很容易在硅波導中傳輸）。在該納米激光器中，SPP占據的體積比光波長的立方小30倍。據研究人員稱，他們的室溫等離子體納米激光器可以很容易做得甚至更小，使其特性更出色，但這是以無法有效地將輻射提取到總線波導中的不穩定性作為代價的。因此，盡管進一步小型化將使該器件不能很好地應用于片上集成電路，但是對于化學和生物傳感器、以及近場光譜學或光遺傳學來說，仍然是方便的。

盡管具有納米級得尺寸，但納米激光器的預測輸出功率超過100μW，可與大得多的光子激光器相媲美。研究人員表示，如此高的輸出功率將使每個納米激光器每秒能傳輸數百GB的信息，從而解決了更高性能微芯片所面臨的一個最大障礙。

參考文獻

1. D. Y. Fedyanin et al., Nanophotonics, 9, 3965–3975 (2020); https://doi.org/10.1515/nanoph-2020-0157.
