一、激光焊接的機理與控制技術原理與特點

現代運載工具的發展趨勢和特點是運行高速化、結構輕型化。由此對其關鍵結構制造提出了更高要求，如輕量化、整體化、高可靠、長壽命和低成本綠色制造等。為此，以高強輕質鈦合金、鋁合金等為典型結構材料，以高能量密度束流作為焊接熱源的高能束流焊接制造整體結構，成為順應這一發展需求的先進制造技術成果之一。高能束流焊接制造借以諸多優勢，被譽為材料加工和先進制造技術具有革命性變化的新技術，特別是在新型輕質合金關鍵結構的焊接制造中具有廣闊應用前景，代表之一就是大型復雜鈦合金、鋁合金。

帶筋壁板或型腔結構的激光高速高效焊接制造。激光是基于原子受激輻射的原理，使工作物質受激而產生的一種高強度的相干光。除了與普通光一樣服從所有的光學規律外，激光還具有一些其他任何光源所不具備的特性如方向性好、亮度高及單色性好等。正是激光的方向性好和亮度高構成了能量在空間和時間上的高度集中，可傳輸極遠的距離并具有高能量或高強度，在材料加工領域(包括焊接)中可視為理想的熱源。激光作為一種新能源的應用大大拓寬了材料加工的應用領域激光焊接就是激光應用的重要方面之一。

激光焊接是一種利用經聚焦后具有高能量密度(10^6~10^12 W/cm)的激光束作為熱源來加熱熔化工件的特種熔化焊方法。它是基于光熱效應的熔化焊接，其前提是激光被材料吸收并轉化為焊接需求的熱能。通常，不同強度的激光作用于材料表面所導致的物理現象不同，如圖6-1所示，包括表面溫度升高、熔化、汽化、形成小孔以及產生光致等離子體等，這些物理現象決定了焊接過程熱作用機制，使得激光焊接存在熱導焊和深熔焊兩種焊接模式。兩種模式的轉變主要取決于作用在材料上的激光斑點功率密度。

圖6-1 不同強度激光作用于金屬產生的物理過程

對于特定的材料，存在一個特定的功率密度閾值(對大多數鋼而言，該功率密度閾值為0.5x10^6~10^7W/cm)。當作用于材料的激光功率密度低于該閾值時，激光能量被材料表面吸收并很快地向材料內部傳輸，形成寬深比較大的熱導焊縫。而當作用于材料的激光功率密度高于該閾值時，在工件表面還來不及向材料內部傳熱，激光能量就使材料表面迅速升溫、熔化和汽化。并隨著激光能量的繼續輸入，形成沿穿透厚度方向的小孔。小孔周圍為液體金屬熔池，小孔內充滿了高溫金屬蒸氣和等離子體。高溫金屬蒸氣和等離子體的膨脹力與小孔周圍液體金屬的重力和表面張力共同作用，維持小孔的穩定存在。小孔沿著焊接方向移動，后部熔池迅速冷卻凝固，并形成深寬比較大的深熔焊縫。因此，激光焊接模式與決定熱作用機制的激光功率密度和焊接線能量相關。當激光功率密度低于10^6W/cm時，激光加熱僅限于金屬表面，可達到多數金屬的熔化閾值，但無汽化，此時金屬在激光持續作用(足夠線能量)下，以熱導焊模式形成焊縫，焊縫成形機理與常規熔化焊接相同。激光熱導焊接一般應用于電子元件封焊和超薄材料焊接。

當激光功率密度高于10^6W/cm，激光使金屬瞬間熔化、汽化，如果線能量足夠，金屬蒸氣力在熔化金屬中產生微細小孔，焊接過程以具有小孔效應的深熔焊接模式形成焊縫。深熔焊小孔被熔池金屬包圍，內部充滿高溫金屬蒸氣和等離子體，如圖6-2所示，焊接過程小孔靠金屬蒸氣力和液體金屬重力與表面張力平衡來維持，小孔內激光與材料的熱力耦合是激光深熔焊接模式的熱作用機制，主要應用于度大于1mm結構的焊接。

圖6-2激光深熔焊接原理示意圖

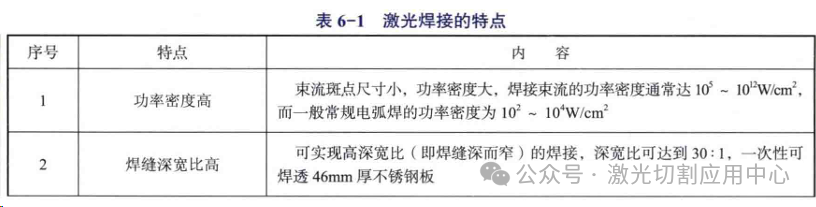

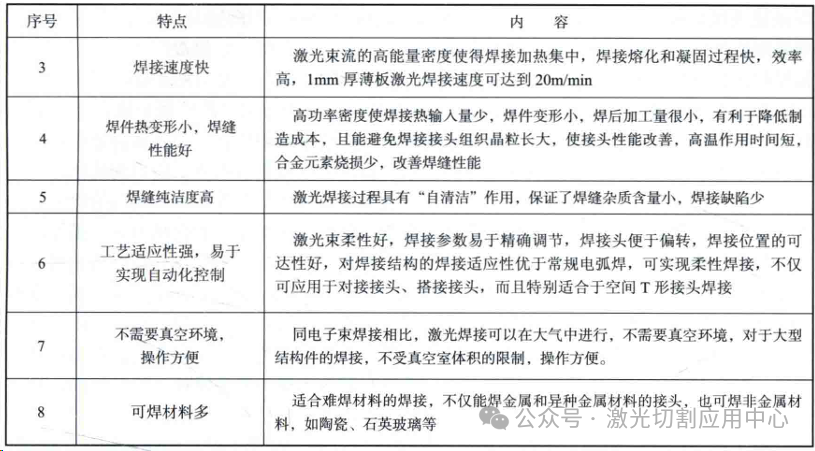

與傳統弧焊方法相比，激光焊接技術具有獨特的優點(見表6-1)，是一種先進的焊接技術。

激光焊接技術在過去幾十年中迅速發展，從脈沖波焊接逐漸演變?yōu)檫B續波、大功率厚板、多工作臺焊接，并已廣泛應用于航空、航天、汽車、高速鐵路等領域。在軍用飛機制造中，鋁合金與鈦合金的激光焊接應用顯著增長，這兩種材料在先進戰斗機中分別占結構重量的60%和20%以上。激光焊接技術可以替代傳統的鉚接方式，顯著減輕重量、降低成本并提高材料利用率。例如，空客A380機身壁板通過激光焊接可減重15%、降本15%。

在國內，大型帶筋壁板結構焊接在飛行器和艦船應用中越來越普及。與機械加工和鉚接方式相比，激光焊接不僅節省材料，還提升構件輕量化和可制造性，縮短加工周期，降低生產成本。然而，激光焊接過程復雜，涉及快速加熱、冷卻、材料相態變化，尤其對鋁合金和鈦合金的焊接，因高反射率、高導熱性和表面張力大等特點，帶來了焊接質量控制和穩定性等技術難題，焊接過程穩定性差、缺陷控制不成熟、結構外形不達標等問題突出。這些問題的根本原因在于缺乏對鈦合金、鋁合金焊接性及力學性能的基礎研究，導致接頭疲勞壽命、應力變形控制等難以滿足輕質合金構件的高可靠性要求，與國際水平存在較大差距。

二、激光焊接熔池行為研究

以“小孔”效應為理論基礎的高能束流(激光、電子?xùn)|和等離子體)深熔焊接，與傳統的弧焊方法相比，以能量密度高、線能量輸入小、焊縫的深寬比高、熱影響區小、變形小、焊接質量高、生產效率高及控制靈活等優點受到人們的關注。特別是20世紀80年代以后，高能束流焊接技術呈現出加速發展的趨勢。

但是在焊接過程中，由于工藝參數多及工作條件復雜等原因，常出現焊接質量問題特別是在焊接大厚度截面結構以及大尺寸、長焊縫壁板過程中，容易造成焊接成形不好或存在嚴重的焊接缺陷，或焊接過程不穩定，常常中斷，影響焊件的成品率，從而對高能束深熔焊接技術在航空航天及國防領域的推廣應用有一定影響。

研究表明，在焊接過程中，與焊接接頭質量密切相關的主要因素是焊接熔池的穩定存在，而對于高能束深熔焊過程來說，其主要的表現形式是熔池“小孔”的穩定存在。因此，高能束流深熔焊穩定的焊接過程是焊接接頭質量保證的先決條件，而要保證穩定的焊接過程，基礎是焊接過程中“小孔”的穩定存在。通過對電子束、激光及等離子深熔焊焊接過程觀察及焊縫解剖發現，造成焊接質量缺陷往往是由于焊接過程中熔池“小孔”不穩定造成的。研究表明，在焊接過程中，與焊接接頭質量密切相關的主要因素是焊接熔池的穩定存在，而對于激光深熔焊過程來說，其主要的表現形式是熔池“小孔”的穩定存在。通過對激光深熔焊過程的試驗研究表明，激光深熔焊接過程中,“小孔”的穩定存在以及在“小孔”的形成與消失過程中，激光焊接功率、焦點位置、焊接速度、裝配間隙等各種參量對“小孔”的存在狀態及形貌有著直接的影響。因此，研究分析激光深熔焊條件下不同工藝參數對“小孔”行為的影響，從而掌握不同焊接工藝參數條件對焊接質量的影響規律，可為進一步實現焊接過程及質量控制創造良好條件。

焊接熔池的傳熱和流體流動研究是焊接技術基礎研究的重要領域，同時也是焊接冶金模擬中較為復雜的一個方向。在焊接熔池內發生的主要物理變化有液體金屬的流動，熔池中熱量的轉移，熔池內溶質的擴散與遷移，金屬的熔化、蒸發與凝固和自由表面上的熱轉移等，對這些物理現象的研究都與對焊接熔池的流體流動研究有關。建立熔池內液體金屬傳熱與流體流動模型需要以下幾個基本假設條件:①焊接熱源的能量分布符合高斯分布熱源的傳熱系數恒定;②焊接材料的熱物理參數為常數，但是在液相和固相時的熱物理參數不同;③流體為層流不可壓縮流體，即流體為牛頓型流體，材料密度為常量，并且一般采用布辛涅斯克(Boussinesq)近似;④焊接熔池凝固后期，液體金屬的流動近似采用多孔介質的流體流動模型。

三維焊接熔池流體動力學分析表明，熔池內液體金屬流動主要涉及兩個方程，一個是Navier-Strokes方程，另一個是能量守恒方程。在對上述動量方程和能量守恒方程的求解中，Patanker 和Spalding 提出了SIMPLE ( semi-implicit method for press-linked equation )的有限差分算法來求解方程中的傳熱和流動問題。這種方法對于速度場和壓力場之間的耦合是非常有效的。Lei、Wang、Mundra和 Debroy等分別用 SIMPLE算法和試驗的方法對用不同焊接方法進行焊接熔池的傳熱與流體流動進行了模擬與試驗發現，焊接熔池中熔池的表面張力直接影響熔池內液態金屬的溫度和流體流動。Paul和Debroy等對熔池中表面張力引起的流動進行了仔細的研究，研究表明激光功率、激光束流半徑對熔池表面張力引起的流體流動有顯著的影響，如圖6-3所示。

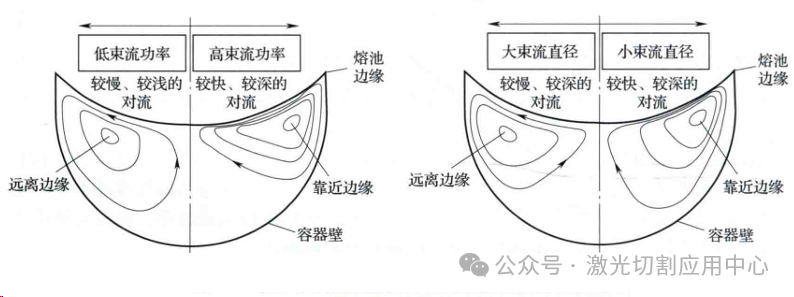

圖6-3激光束能量和直徑對熔池內流體流動模式的影響

一般而言，液體金屬的密度隨著溫度的增加而減小。激光熱源位于熔池表面的中心，熔池金屬中心的溫度高于熔池邊緣溫度。重力使熔池邊緣較重的液體金屬下沉。這樣，液體冷金屬沿著熔池邊界向下流動，液體熱金屬沿著焊接熔池中心軸向上流動，如圖6-4(a)所示。由浮力產生的對流，沿著熔池中心軸產生最大流動速度，而加熱和熔化金屬的膨脹使得熔池中心位置上表面液體的高度略高于工件上表面。

對由表面張力梯度產生的剪切應力而言，在沒有表面活性劑作用的情況下，液體金屬的表面張力y隨著溫度的增加而減小，即ar/0T<0。就像圖6-4(b)所示的那樣，在焊接熔池表面的中心，液體金屬的溫度較高，其對應的表面張力小，而熔池邊緣冷的液體金屬具有較高的表面張力。這樣，表面張力之差將熱的液態金屬向熔池邊緣方向拉動。換言之，沿熔池表面，由表面張力梯度產生了一個方向由焊接熔池中心向熔池邊緣的剪切應力。此剪切應力使得液體金屬從熔池表面的中心向熔池邊緣的流動，流動到了熔池邊緣后又在熔池表面下方向熔池中心的方向流動。表面張力驅動的對流也叫作Marangoni對流或者 Thermocapillary對流。Heiple 等提出了另一種模型，即如果在液體金屬中添加表面活性劑，ar/aT可能改變方向，由負值變化為正值，那么Marangoni對流流動的方向發生逆轉，焊接熔池將由淺變深。

S、O、Se和Te元素是鋼中表面活性劑的有效成分。在逆向 Marangoni對流中，焊接熔池邊緣低表面張力的冷金屬液體被熔池中心地帶高表面張力的液體金屬牽引，向熔池中心流動。這種模型有利于從熱源向熔池底部的對流換熱。

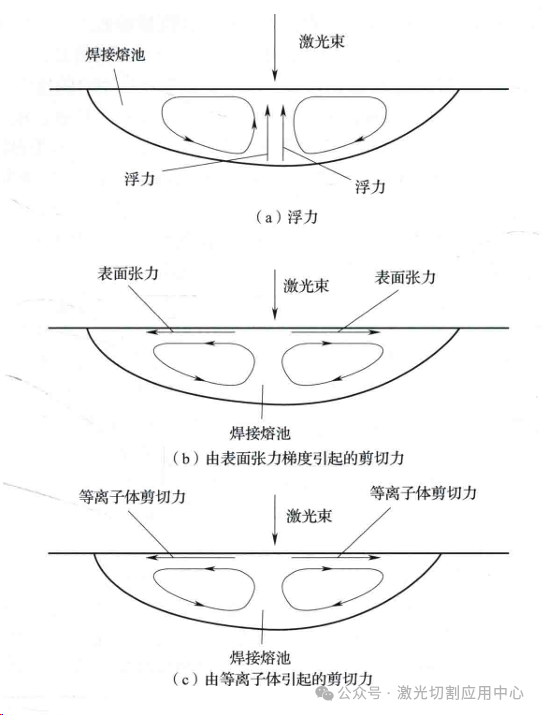

圖6-4 焊接熔池對流流動的驅動力

對有等離子體產生的切應力來說，等離子體以很高的速度沿熔池表面向外運動，這就給熔池表面施加了一個向外的切應力，如圖6-4(c)所示。由此而產生的切應力使得液體金屬從熔池中心向熔池邊緣流動，在流動到熔池邊緣后在熔池表面下返回。

小孔氣流帶動激光焊接熔池運動的研究是近些年才開始的。Amara等專門研究了蒸氣流動誘導激光焊接熔池運動問題。小孔氣流在不斷從小孔出口噴發出來的同時，氣流給熔池和小孔的共同壁面產生一個摩擦力。該摩擦力帶動小孔附近的焊接熔池運動。顯然，這種運動和氣流的運動特點密切相關。小孔氣流摩擦力對熔池的影響，是建立在小孔模擬和小孔內氣流流動研究基礎之上的，計算得到的熔池附加流動速度在0.5~1.0ms�？紤]了氣流流動對熔池的影響，是對激光焊接熔池流動驅動力研究的拓展，但部分深熔的二維型以及復雜的激光光路跟蹤研究不適合于完全熔透的激光深熔焊過程的研究。

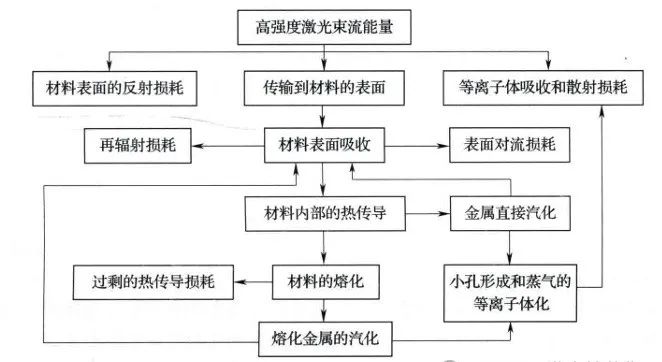

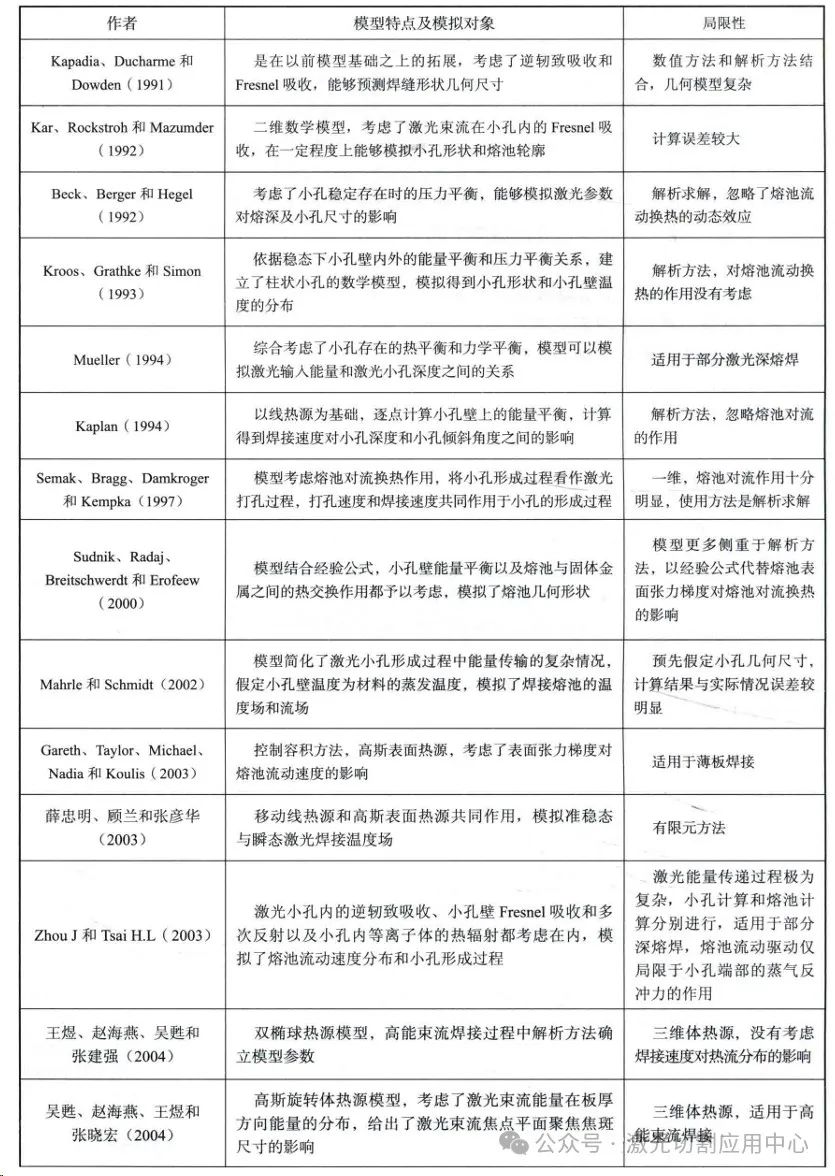

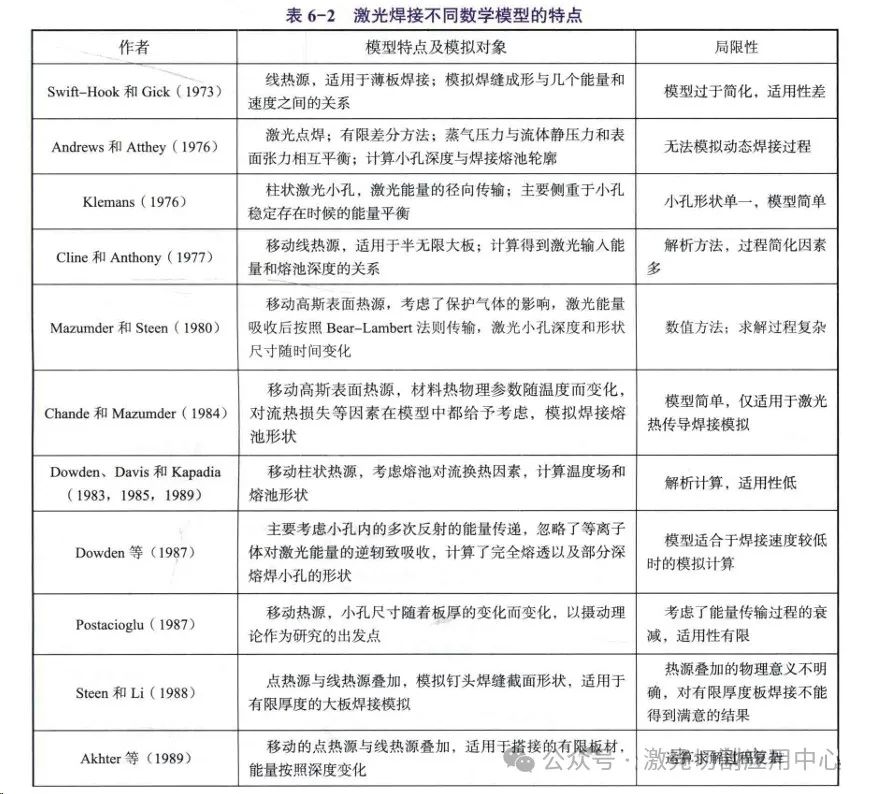

綜上所述，目前所建立的激光深熔焊數學模型，深入分析了激光深熔焊過程中的各種現象，分別從不同的側面對激光深熔焊中的小孔效應和熔池流動形態進行了有效的模擬這些數學模型理論大大增加了人們對激光深熔焊過程中物理本質的認識，逐步揭示了激光深熔焊接的工藝機制。表6-2比較詳細地列出了近30年來激光深熔焊的數學模型，并進行了對比闡述。通過匯總對比分析，可以比較清楚地了解激光深熔焊數值模擬的發展過程。圖6-5總結了激光深熔焊接過程中的能量交換基本關系。

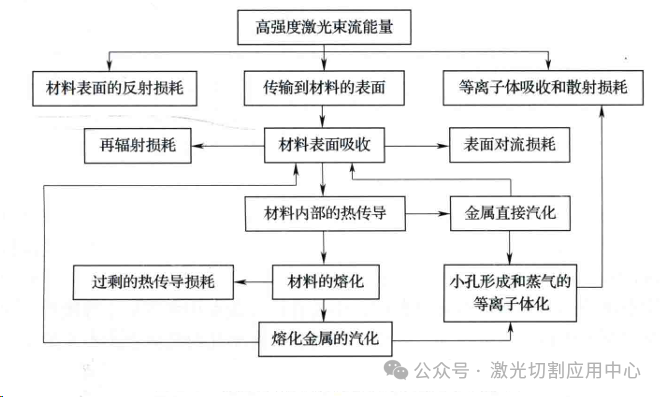

圖 6-5 激光深熔焊接過程中的能量守恒關系圖

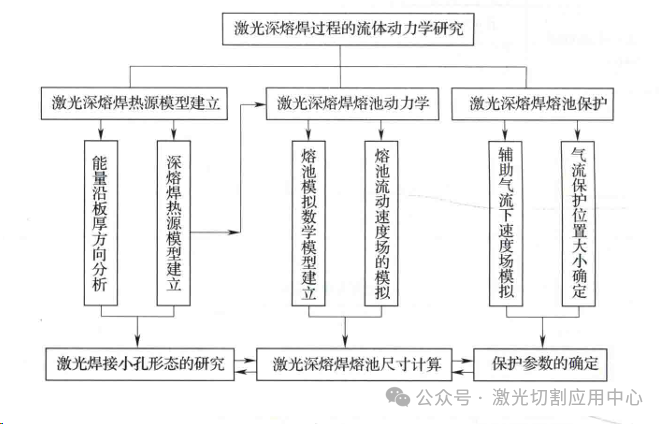

圖6-6 激光深熔焊接過程中流體流動動力學行為研究的內容

通過以上研究，得出如下結論:

①采用由旋轉高斯體熱源和雙橢球形體熱源組成的組合熱源模型來模擬鈦合金激光深熔焊小孔的形成以及焊接熔池流動速度場是合適的。體熱源模型能夠反映激光深熔焊過程的基本物理過程，同時也體現了控制容積法的模擬特點。

②在完全熔透的激光深熔焊接過程中，小孔直徑對激光功率不是十分敏感，而小孔的傾斜角度隨著激光焊接速度的增加，變化十分明顯。在小孔內氣流壓力不變的條件下，由小孔自由表面曲率引起的表面張力壓力，和焊接速度具有很大關系。隨著焊接速度的增加，小孔穩定性是逐步降低的。

③激光深熔焊熔池的流動速度以上表面為最大，Marangoni力對熔池表面的對流換熱起主導作用。在移動熱源的作用下，Marangoni流由圍繞激光加熱中心的對稱形態演變?yōu)槿鄢亻L軸方向與焊接方向平行的蝌蚪形。在熔池表面以熔池寬度1/2為半徑的速度“虛圓內，熔池流動速度較大，在此“虛”圓外，熔池流體的流動速度逐漸減小。在焊接熔池內部，流體流動速度明顯低于熔池表面，但遠遠大于焊接速度值。熔池背面流體流動速度值大于熔池內部金屬的流動速度值。

④焊接熔池的形狀和尺寸，與熔池流動速度渦旋的尺寸和位置具有很好的對應關系。熔池渦旋是 Marangoni 流和固一液界面的反沖力共同作用的結果，浮力及重力只起輔助作用。熔池流體流動渦旋的存在，大大強化了高溫金屬流體和冷流體之間的對流換熱，從而直接影響焊接熔池的形狀的尺寸。

⑤激光深熔焊側吹輔助氣流的參數是決定焊接熔池保護區尺寸和減小小孔噴發等離子煙流的主要因素之一。加大等離子煙流附近的流動速度，有利于對流散熱，進而加大等離子體正離子和負離子之間復合的概率，從而有利于焊接質量的提高。輔助氣流為氦氣的組分流場和輔助氣流為氙氣的流場有較大的差異。從保護區尺寸角度看，氣的保護優于氣的保護。
