1960 年 5 月 16 日，美國物理學家西奧多·梅曼（Theodore Maiman ）首次成功制造出世界上第一臺紅寶石激光器。激光器的誕生改變了人類歷史的進程，廣泛應用在科學、工業和日常生活中。在本文中我們將詳細討論激光器的一個重要特性-可調諧性。可調諧性是指激光器具有從近紫外到近紅外的寬波段調諧范圍，此特性被廣泛用于光譜學、光化學、醫學、半導體加工等。

如下圖 1 所示，可利用的激光增益介質，使得輻射波長能夠覆蓋大部分電磁波譜。盡管可以得到這樣的光譜覆蓋范圍， 但是由于成本和集成問題，通常不會使用多波長激光系統。

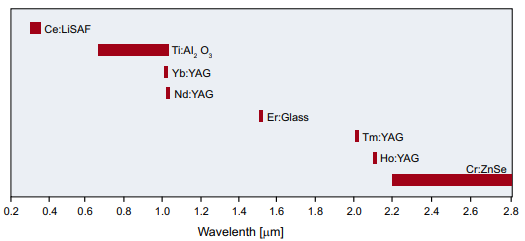

圖 1 常見固體激光材料的激光增益帶寬。

依靠單個激光系統的輸出一個可調諧光譜范圍內，有兩種不同的方法實現波長調諧。第一種方法是使用波長選擇元件，選擇增益帶寬內的一個特定部分來發射激光，完成激光波長調諧。該方法允許調諧并且在調諧范圍內有同等的輸出特性，如激光帶寬、準直度和偏振態。這種方法的缺點是輻射波長被限制在激光增益介質的光譜帶寬內。第二種波長調諧方法涉及到非線性頻率轉換，這種方法將非線性光學晶體 (NLO) 引入激光腔外部或者內部以產生新的波長或者頻率。這種方法使激光增益帶寬之外的光譜區域內有相干光產生，甚至能夠延伸到任何激光系統難以達到的區域。其缺點在于需要高強度來產生高效輸出，調諧方法也更為復雜。

方法1：調諧激光波長

固體激光器的增益帶寬非常寬（見圖 1）。在某個窄光譜波段引入損耗可將激光發射限制在特定波長處， 同時波長在增益帶寬范圍內可調諧 �？梢允褂煤芏喾椒ǎ�但是這些方法全部依賴于降低目標波長處的光學損耗。例如，可以通過提高諧振腔端鏡在特定波長處的反射率來實現，與波長相關的光學元件可以是將光折射到充當端鏡的棱鏡或者衍射光柵。通過旋轉棱鏡或者光柵來選擇波長。 或者，可以將光學透射率最大化來降低目標波長處的損耗，利用內腔標準具或者更為常用的雙折射濾波器（圖 2）來實現。濾波器由一個以布儒斯特角傾斜的薄雙折射單晶體（或者一些厚度稍大的雙折射片）組成。濾波片不產生反射損耗，因此根據晶體的特性及其方位可以使某一特定波長處的透過率最大化，其他波長在濾波器上有較大損耗。通過選擇濾波器可實現波長調諧。

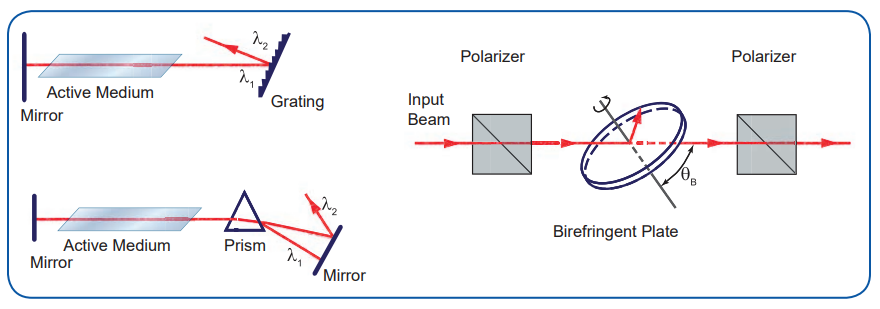

圖 2 使用衍射光柵或者棱鏡的波長色散行為實現激光調諧（左）。使用雙折射濾波片作為波長選擇元件（右）。

方法2：非線性頻率轉換

非線性頻率轉換是一種擴展可用激光源波長范圍的方法。這種方法存在不足，其中之一就是要求激光泵浦源必須是高強度才能實現高效轉換。如今高功率脈沖激光器商業化產品很容易滿足這一要求，非線性頻率轉換已經成為光譜調諧的一種可行方法。頻率轉換是一種非線性光學現象，其中的光與物質相互作用機制非常復雜。本文僅討論強光場作用下光學介質如何產生新頻率的基本描述。

當弱光場與材料相互作用時，會在許多電偶極子組成的物質中產生極化。極化強度與光場大小線性相關，電偶極子再輻射出與光場頻率相同的光。這屬于線性光學的范疇。當強光場遭遇物質時，極化不再與施加的光場呈線性關系，而是與光場平方（甚至更高量級）相關。對光場的非線性依賴就是非線性光學需要強光源的原因。此外，電偶極子不能復現與入射光場相同的頻率。就像通過放大器播放的音樂，不能可靠地再現原聲音，會發生失真。因此，與原始場相比，這個失真的、重新輻射的場包含其他頻率。物質對入射光場的非線性依賴使得單個頻率被轉換成新頻率。

對于極化與光場強度的平方相關的現象，被稱作二階非線性效應。需要注意的是，這兩個相同的光場可以來自相同的激光源，因而擁有相同的頻率。然而，通常來說，這兩個光場（有時稱為波）有不同的頻率，當它們?cè)诜蔷�性介質中相互作用時會產生一個新頻率的光場。這個過程被稱為三波混頻（圖 3），根據輸入頻率和目標輸出頻率可以呈現多種形式。圖 3 第一現象：和頻（SFG）產生過程，輸入頻率被疊加以產生更高頻率的光。二次諧波產生（SHG）是和頻的一個特定類型，可使單個激光束的頻率加倍，應用廣泛。作為對比，圖 3 第二現象：產生較小頻率（較長波長）光的差頻過程（DFG）。光學參量放大（OPA）是 DFG 的一種，使用一個泵浦光束來產生較低頻率的光，能夠跨越寬光譜范圍的兩個波。如果將產生OPA 的非線性介質放在腔內，就形成光學參量振蕩器 （OPO），成為一個有效的光學泵浦的可調諧光源。

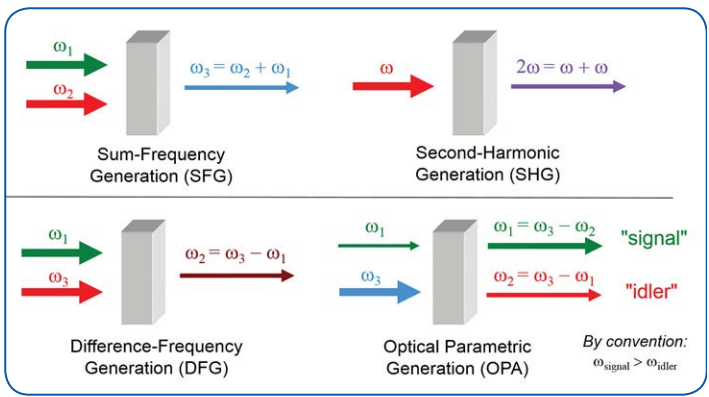

圖 3 允許非線性頻率轉換的三波混頻過程。 頻率的顏色一般表示其相對光譜位置，即紫色 > 藍色 > 綠色 > 紅色 > 深紅色，箭頭寬度表示光束的相對強度。

滿足能量守恒條件（如圖 3 中頻率方程所示）后，相位匹配條件也同樣需要滿足，才能實現有效的三波混頻。 相位匹配要求在不同波的頻率下折射率相等。這三個波在相當長的作用距離上有時域和空域疊加。圖 4 所示為 SHG 過程相位匹配實例。由于色散（即折射率隨頻率變化）以及波的頻率差，在具有單一折射率的材料中不能實現相位匹配（見圖 4，左）。 在某些晶體材料中雙折射自然發生，因此三波混頻的非線性光學材料通常是晶體。非線性光學晶體中最佳相位匹配條件由一組特定的頻率和偏振態決定。然后，可以通過旋轉改變晶體方向或者有時通過調節溫度以改變折射率， 來實現波長（或者頻率）調諧。

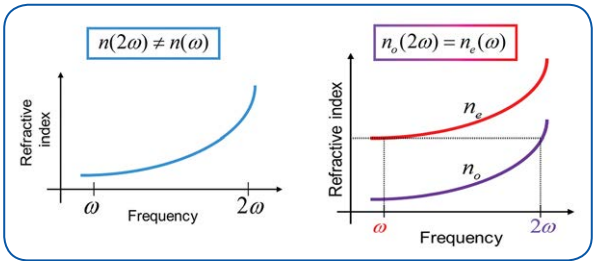

圖 4 非雙折射材料（左）與雙折射材料（右）的色散和相關的相位匹配條件。下標指 o 光和 e 光.

除了要考慮非線性光學晶體的相位匹配，非線性頻率轉換系數還依賴于材料的非線性光學系數，類似于躍遷截面在激光增益介質的效率中所扮演的角色。除了大的非線性光學系數之外，激光損傷閾值、化學穩定性、光學性能和光學透明度等其他特性也會影響最佳非線性光學材料的選擇。常用于非線性頻率轉換的晶體材料是鈮酸鋰（LiNbO3）、磷酸氧鈦鉀（KTP）、磷酸二氫鉀（KDP）、偏硼酸鋇（BBO）和三硼酸鋰（LBO）。 達到非線性頻率轉換的一系列要求是很有挑戰性的，包括非線性光學晶體的材料限制，最佳相位匹配條件和大的泵浦激光強度。然而，實現非線性頻率轉換所獲得的極寬光譜調諧能力使這個方法很有吸引力。圖 5 給出了一個 實例，選擇合適的非線性光學晶體能夠以商業化放大飛秒激光器的 800 nm 單泵浦波長實現從紫外（UV）到中紅外（MIR）的波長調諧。

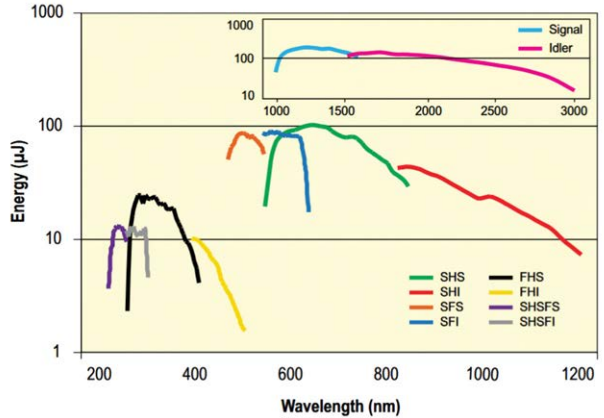

圖 5 使用放大飛秒激光源的 800 nm 波長作為泵浦源時，非線性頻率轉換可實現波長調諧。SHS：二次諧波信號；SHI：二次諧波閑頻光；SFS：和頻信號；SFI：和頻閑頻光；FHS：四次諧波信號；FHI：四次諧波閑頻光；SHSFS：和頻信號的二次諧波；SHSFI：和頻閑頻光的二次諧波。

實現激光源調諧的其他內容，可參考以下文獻：

[1] R. Paschotta. “Wavelength Tuning,” [Online]. 鏈接: https://www.rp-photonics.com/wavelength_ tuning.html.

[2] R. Paschotta. “Nonlinear Frequency Conversion,” [Online]. 鏈接:https://www.rpphotonics.com/nonlinear_frequency_conversion.html.

[3] Online. “Nonlinear Optics,” [Online]. 鏈接: https://en.wikipedia.org/wiki/Nonlinear_optics
