光學反射元件出現在各種光學系統中，這充分說明了其重要性。反射鏡在光學工作臺中無處不在，為各學科的實驗室研究提供了條件。工業、健康和生命科學應用，以及用于天文學和高能物理的大型光學系統，也都依賴于反射元件。反射光學元件能夠確保系統實現其預期功能，因而成為工業中最常用的光學器件之一。

就其參數而言，反射元件也是設計師和工程師需要優化的最關鍵元件之一。含有光學反射元件的系統，它的用戶必須確保幾何形狀以及所選材料和基板與目標應用相一致。如果部署得當，反射光學元件可滿足各種應用的需要，包括普通應用和前沿應用，同時還能表現出優異的性能。

目前，反射鏡技術與它所支持的應用一樣，正在不斷發展，以滿足工業、航空航天、國防和消費行業對高功能光學系統日益增長的需求。除了新趨勢，該技術領域的持續創新還延伸到了經常被忽視的功能應用和傳統光學系統。

什么是反射鏡？

簡單地說，鏡片就是反射元件。反射被廣泛地定義為波前在兩種不同介質之間的界面上的方向變化，從而使波前返回到其起源的介質中。根據反射定律，當光線照射到表面時，會以可預測的方式反彈。射入角（入射角）總是等于離開表面的角度（反射角）。

雖然所有鏡片都具有反射功能，但鏡片的反射類型取決于鏡片的形狀，有時還取決于鏡片與被反射物體之間的距離。對于高要求光學系統來說，特別是在精密光學應用中，"第一表面 "反射鏡是首選，也是最常用的反射鏡。這些元件的特點是在各種不同類型的玻璃、金屬或半導體基底的前表面沉積一層高反射涂層。

除了形狀和表面，結構也是影響反射鏡性能的另一個決定因素。并非所有的反射鏡都是平面的。例如，最大的光學望遠鏡中常見的凹面鏡就是用來收集從宇宙非常遙遠的地方發出的微弱光信號。彎曲的表面將來自遠處的平行光線集中到一個點上，從而增強了測量強度。

雖然可以使用類似的鍍膜技術制造第二表面反射鏡，但入射光在被涂層反射之前要先穿過透明基板材料。這種幾何制造有助于保護涂層免受劃痕和氧化，但會導致一些問題，如圖像失真,導致這種類型的反射鏡不適合精密光學中的大多數應用。

涂層注意事項

為具體應用選擇合適的反射鏡必須考慮多個因素，還要包括應用本身。除了純粹的物理特性外，反射鏡的許多特性還取決于光學涂層、基板和表面質量。影響反射鏡和系統性能的因素包括涂層的耐久性、基體的熱膨脹、波前畸變和散射光。此外，還必須考慮反射率和抗激光損傷性。

由于光學鍍膜決定了反射率和耐用性，因此它是影響鏡片應用性能的最關鍵因素。高性能的反射鏡通常都有一層薄膜涂層。這些薄膜涂層通常由金屬材料或電介質材料組成，某些涂層會同時使用這兩種材料。

金屬涂層由鍍?cè)诨�板表面的銀、金、鋁或其他金屬薄膜組成。金屬層與入射光相互作用，使其從表面反射。這樣就形成了一個鏡面，能高效地反射光線，這對于需要非常精確地控制光線的應用來說至關重要，例如空間通信和半導體光刻等。

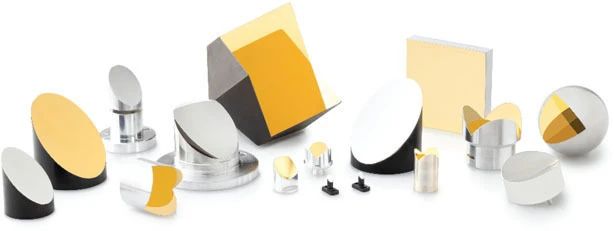

優化材料、基板和幾何形狀等參數對于確保反射鏡的理想性能至關重要，尤其是在精密應用領域

軍事和作戰應用（如夜視）是使用反射鏡和反射涂層技術的極端應用環境之一

反射鏡用于基于激光的衛星間的通信， 這是滲透到若干航空航天領域的光學反射技術之一

在大多數情況下，金屬涂層都非常脆弱，尤其是在沒有添加保護層的情況下。在處理和清潔時也需要格外小心；雖然某些接觸方法也是可以接受的，但一般情況下，清潔未加保護的金屬涂層表面必須使用清潔、干燥的空氣。

制造者可以通過在金屬鏡面上涂覆電介質涂層來克服這一缺點，這樣可以改善部件的處理，提高涂層的耐用性，并提供抗氧化保護。這些都不會對涂層的性能產生負面影響。電介質層的設計還可以提高金屬涂層在特定光譜區域的反射率。異丙醇或丙酮可用于清潔受保護的金屬涂層反射鏡。

介質薄膜涂層由許多薄層堆疊而成。通常，每一層的厚度是所用材料波長的四分之一。通常情況下，薄膜層會交替使用兩種或多種折射率不同的材料。

除了在耐用性和易用性（如更易于清潔）方面具有優勢外，帶有介質涂層的反射鏡還能更好地抵御激光的損傷。不過，由于介質鏡具有色散性且主要表現為實部折射率，因此其光譜反射率較窄，通常用于可見光和近紅外區域。不過，與金屬涂層相比，介質涂層的設計具有更大的靈活性。與金屬反射鏡相比，介質反射鏡在某些光譜范圍內具有更高的反射率，并能提供定制的光譜響應。

基板制造

反射鏡涂層有多種技術，具體方法要根據反射鏡要求的性能和設想的應用來選擇。常用的技術包括物理氣相沉積、化學氣相沉積和濺射沉積。這些工藝可在基板上形成薄而均勻、無缺陷的金屬層，從而增強表面的高反射涂層。

沉積涂層的基板大多由介電材料制成，這些基板控制著反射鏡的熱膨脹和透射性能。某些材料（如硼硅玻璃或熔融石英）的熱膨脹系數比其他光學玻璃低，這雖然有利于某些應用，但這些優點不一定能超過對于基底材料成本和拋光難易程度等因素的權重。如果不需要通過基板透射光線，通常會對基板背面進行研磨，以防止光線透射。但是對于透射鏡而言，具有均勻折射率的基板材料（如熔融石英）就變得非常適用。

反射光學元件通常采用金剛石車削工藝直接加工到基板上，或者進行薄膜涂層。單點金剛石車削是使用配備金剛石刀頭的車床或其他機器對精密元件進行機械加工。金剛石車削的反射光學元件可能還需要進行后拋光，以達到所需的表面粗糙度。五軸金剛石車削機床是最近才開始發展起來的，它在滿足客戶對自由形態產品的需求方面發揮了重要作用。

高精度金剛石車削可用于表面粗糙度小于 100 Å時的情況。表面粗糙度越低，光學器件在可見光譜中顯示的散射就越小。但是，如果應用中使用的是可見光譜中短波長的光，100 Å 的散射水平可能是無法接受的。最高精度的金剛石車削部件的粗糙度可達到 <50 Å，并且粗糙度可通過電鍍進一步得到改善。

反射鏡基板還可以磨削和拋光成所需的形狀，平面或曲面均可。表面質量和平整度決定了反射鏡性能的保真性，而目標應用則決定了對這些參數的要求。

表面平整度通常以波長為單位來指定，例如，λ/10，覆蓋反射鏡的整個可用區域。在必須保持波前的情況下，應選擇 λ/10 至 λ/20 反射鏡。要求較低的應用可以使用 λ/2 至 λ/5 反射鏡，成本也會相應降低。

表面局部隨機缺陷的嚴重程度通常決定了整體表面質量，而整體表面質量本身通常以 "劃痕和麻點"規格來量化。通常用一組數值來表示，數值越低（例如 20-10），表示質量越好，散射越低。

對于高精度表面，如激光器腔內的表面，可能需要 10-5 的整體表面質量。這樣的值只會產生極少的散射光。其他測量指標，如表面拋光的不規則公差、表面粗糙度和外觀瑕疵等，均采用最新迭代的先進計量設備進行驗證。這些參數和程序同樣用于評估透鏡或窗戶等其他光學元件的質量和平整度。

應用驅動

盡管反射率和其他設計因素會影響反射鏡技術，但最終用途或應用通常是決定所有系統中反射鏡類型和質量的核心因素。幾種主要的反射鏡類型都能滿足當前光學系統的普遍但又各不相同的需求，包括平面反射鏡、離軸反射鏡、Nd:YAG 激光反射鏡、寬帶介質反射鏡、激光線反射鏡、超快激光反射鏡、聚焦反射鏡、紅外反射鏡和冷/熱反射鏡。每種選擇都為各行業應用提供了獨特的優勢。

例如，在健康和生命科學細分市場，特別是生物醫學技術領域，用于外科手術和診斷的激光設備中都有金屬涂層光學元件。在這些應用中，鏡面涂層有助于在各種手術過程中引導激光束。同時，高反射率涂層還能提高診斷設備的性能，如微孔板讀數儀、傅立葉變換儀和流式細胞儀系統。在航空/航天工業中，金屬涂層光學元件也發揮著同樣重要的作用。反射鏡是基于激光的衛星間通信的關鍵部件。此外，高反射涂層還被用于觀測遙遠天體的太空望遠鏡，如哈勃望遠鏡。例如，由美國國家航空航天局、歐洲航天局和加拿大航天局合作研制的詹姆斯-韋伯太空望遠鏡的主鏡就采用了巨大的金涂層組件。主鏡由 18 個較小的鏡面組成，任務團隊可以利用該望遠鏡測量來自距離地球數十億光年的極遙遠星系的光線。

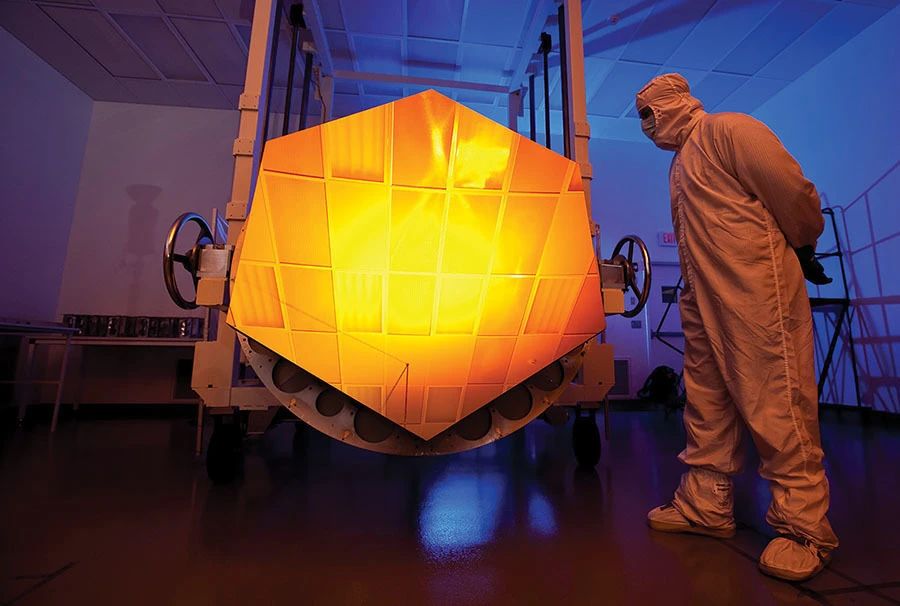

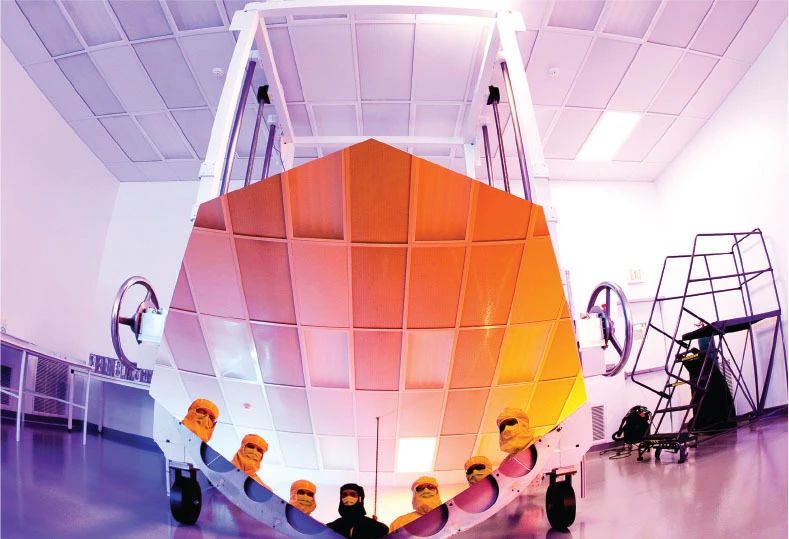

望遠鏡和太空應用是反射光學元件的核心使用案例。例如詹姆斯-韋伯太空望遠鏡中使用的光學反射元件

反射元件還被嵌入到支持國防領域方面的一系列先進軍事技術的系統中。這些系統包括跟蹤和瞄準系統以及其他激光系統。鏡面涂層通常用于潛望鏡、夜視儀和激光制導系統。這種堅固的金屬涂層可以經受住戰場條件的嚴酷考驗，并提供可靠的性能。

除了在國防應用中遇到的極端環境，金屬涂層在一些其他要求苛刻的環境下也能發揮作用。在半導體工業中，金屬涂層組件對于芯片生產也至關重要。具體來說，金屬涂層可用于光刻系統，該系統能在半導體晶片上蝕刻小型精密電路圖案。高反射涂層還用于提高半導體制造中許多檢測過程的效率。

金屬涂層可用于在半導體晶片上蝕刻精密電路圖案的光刻系統。高反射涂層用于半導體制造， 以提高檢測過程的效率

趨勢和市場

優化系統是光學元件設計和應用知識的交叉點。與經驗豐富、知識淵博的光學元件合作伙伴合作，往往能產生超乎想象的效果，實現卓越的系統級性能。

這種動態變化至關重要：通常情況下，標準目錄中的反射鏡無法滿足高功能光學系統的需求。光學測量系統中各個組件的正確設計和應用可確保儀器性能達到最高水平。

這種交叉技術還能帶來其他好處。例如，自由曲面復制鏡面目前已開始在商業和低成本光學系統中使用，并保持了較高的性能水平。自由曲面復制鏡面是一種缺乏旋轉和平移對稱性的表面。下面第一張圖的幾何圖形所示，這與大多數采用球面（在所有軸上都是旋轉對稱的（球面沒有頂點））和非球面（通常只有一個旋轉對稱軸）的傳統光學系統形成了鮮明對比。

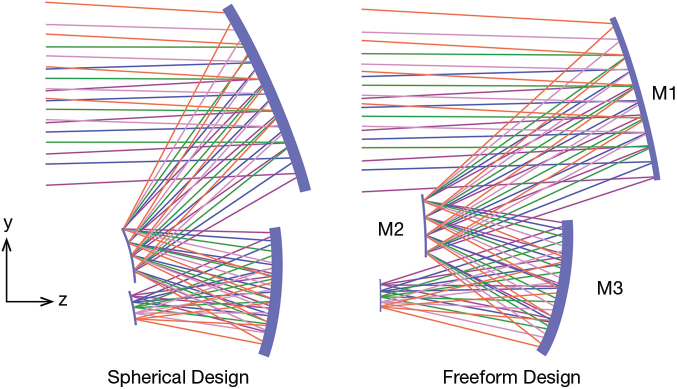

自由復制曲面鏡面設計與傳統球面鏡設計的不同之處：自由曲面鏡缺乏旋轉和平移對稱性（左圖）。相比之下，球面在所有軸上都是旋轉對稱的。而非球面鏡光學器件通常是單一的旋轉軸對稱

由于自由曲面復制鏡面缺乏對稱性，因此可以對光路進行更復雜的控制。這一特性使得自由曲面復制鏡面能夠比傳統光學器件更有效地校正像差，例如寬視場和高分辨率成像系統中常見的離軸像差。這種功能可帶來更高的效率和卓越的圖像質量，在更寬的視野內提高清晰度和對比度。從顯微鏡和光譜學到成像和高級監控等應用都能因此受益。

自由曲面復制鏡面在各種應用中的功效促使人們更加關注制造，尤其是復制技術。Newport 公司采用先進的精密復制工藝，其核心是使用高保真母版，并在此基礎上以高質量和高效率制作精確的復制品。在復制過程中，母版的整體表面精度和表面粗糙度都達到了非常高的保真度。這種復制工藝可以消除復制基體表面可能存在的任何工具痕跡和中空間頻率表面誤差。這些復制零件的典型規格具有 λ/8 表面平整度和 40-20 的表面質量。

自適應光學技術的興起正在推動反射光學領域發展的另一種趨勢。液體反射鏡因其在望遠鏡系統中的應用而備受青睞，由于一系列新技術的發展，液體反射鏡有望回歸主流應用，使其能夠像自適應光學系統一樣發揮作用，同時又避免了與自適應光學系統相關的價格標簽。多個研究小組利用鐵磁性液體代替汞，展示了可變形的液體鏡面。自適應光學技術使用最先進的可變形反射鏡，這些反射鏡由計算機控制，能夠?qū)崟r(shí)調整大氣湍流造成的光學失真，從而生成天體圖像。這些圖像幾乎與太空中拍攝的圖像一樣清晰。自適應光學使反射望遠鏡能夠看到比地面望遠鏡更精細的細節。

在其他領域，計算機超拋光制造和精密離子束濺射技術越來越多地用于高能激光反射鏡的設計。這些組件的設計兼具高激光損傷閾值、超低散射、優異的波前性能和堅固的機械耐久性。

高能激光反射鏡具有高反射性和環境穩定性。因此，它們可用于要求苛刻的應用領域，如軍事瞄準和微機械加工、工業材料加工系統、腔內激光和高能研究激光。例如，先進光子源（APS）中使用的反射鏡面臨著極其苛刻的條件。為了保持光束的質量，反射鏡必須達到近乎完美的光滑度。這一要求超過了傳統的機械化學拋光，必須逐個去除鏡面上的原子。

高能激光反射鏡是定制制造和鍍膜的，其典型規格為反射率大于 99.5%，平整度為 λ/20（在 633 納米波長處測量），劃痕-麻點為 10-5。對于 APS 使用的反射鏡，目前只有少數幾家公司能生產這種光學器件。

最活躍的產品開發領域之一涉及多光譜窄帶和寬帶（紫外至紅外）應用，如熒光和光譜學。總的來說，生物醫學儀器和半導體加工等市場正在推動紫外光譜的應用。在過去十年中，紫外應用的性質發生了巨大變化，這主要是由于有了波長更短的更大功率的光源。因此，依靠最新的設計、分析和生產技術來優化性能，UV 反射光學領域掀起了一波產品開發浪潮。

這些紫外應用的設計既可以是折射式（透鏡式），也可以是反射式（鏡面式），但反射式系統更受關注。反射式系統本質上具有完全的色度校正功能，使其成為極寬帶傳輸?shù)母咝詢r(jià)比選擇。缺點是這些系統只能校正較小的角場。
