你的激光切割機在作業時，有沒有經常燒鏡片？燒噴嘴？也許有人告訴你功率高，這是正�，F(xiàn)象！但你不知道的是，有人一個月只換2-3個噴嘴，你要換十幾個？有的設備24*7不停轉，而你的設備卻頻繁燒晶體和上保護鏡片？而在這些不良現象誘因，一定概率都是由于雜散光導致。

何謂雜散光？字面意義上來看是就是不需要的噪光，其在行業內俗稱邊緣光、外圍光。雖名為雜散，但實際這種光仍屬于激光的一部分，只不過因其大幅度偏離激光主軸，使其超出外光路（切割頭、焊接頭等）可承受的最大發散角，產生異常吸收和反射。若雜散光占激光總比例過高，出現雜散光被吸收，切割頭內部元件就會產生較大溫升；而當其照射到切割頭光闌、上保護鏡、透鏡上，又會產生反射或漫反射，從而破壞外光路內部核心元件，嚴重的甚至回返到光纜里燒壞光纜和激光模塊。所以，最理想的是從激光器輸出的激光，經過切割頭到最后出來，所有的激光都乖乖按照預定軌道一路狂奔，不掉隊、不跑偏，這樣能量集中可控，加工效果更優越。更能有效降低對鏡片的損傷。

01 雜散光如何探測、如何表征？

當雜散光照射到切割頭光闌、鏡架等內部結構后，產生的漫反射光會導致切割頭中部分傳感器參數值異常增大，因此可以通過監測這部分傳感器數值，判斷激光器發散角是否在合適范圍，但要說明的是這個數值僅能作為間接參考，不能直接表征發散角，該參考值同時也會受切割頭使用狀態，鏡片潔凈度等影響。

以銳科40kW 100μm 25m激光器為例，使用波刺切割頭，滿功率出光，上保護散光值如圖1（a）所示，該值處于合適范圍內；針對普雷切割頭，其準直溫度也可以在一定程度上表征激光器全能量發散角，以ProCutter 2.0 30kW切割頭為例，準直溫度如圖1（b）所示，該值處于合適范圍內。

注意：不同切割頭廠商和同一廠商不同型號切割頭均會有差異，具體切割頭型號和散光值標準（或上保護溫度），最新狀態請咨詢切割頭廠商；雜散光表征值并非恒定不變，會受切割頭當前狀態，鏡片潔凈度等影響。

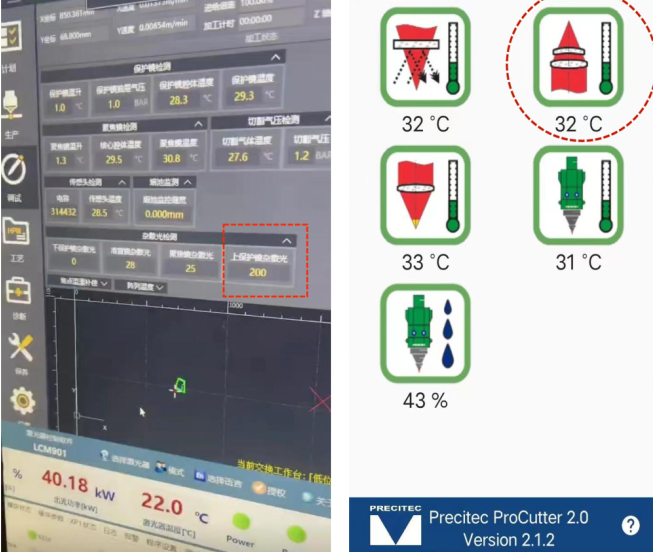

圖1(a)波刺切割頭配銳科40kW 100μm 25m激光器，上保護散射光值普雷ProCutter 2.0 30kW配銳科30kW 100μm 30m激光器，準直溫度

02 雜散光控制跟什么有關？

雜散光的控制是系統性工程，不單是某種有源/無源光纖的設計,不光是某種器件、模塊的設計，其背后涉及到的是全方位的系統性工程。從全能量發散角標準建立，到激光器整體設計，再到發散角控制概念的引入，最后高精度發散角測量系統的反饋；而如此系統性工程均需要理論突破和技術沉淀、經驗積累和廣泛的市場數據收集。

銳科激光深入用戶應用的一線調研，率先提出雜散光控制這一理念，通過對百余萬瓦用戶走訪調研，聆聽用戶需求，并聯合上下游伙伴對激光器及外光路進行調優升級，最終實現了高于行業標準的雜散光控制技術。

03 為什么銳科激光的高功率激光器雜散光控制這么牛？

1、業內最高的全能量發散角標準

首先，銳科激光設立了更高的發散角標準。通常來說，M²只是表征86.5%的能量分布，其只適合描述單�；蛘呓鼏文＜す馄�。而針對多模激光器，其能描述的光束性質有限，銳科在此光束質量的基礎上，開創性地提出全能量發散角的概念——采用描述99.84%的能量分布，作為衡量發散角的新企標。更高的標準牽引著技術的升級。

2、全能量發散角主動控制技術

銳科激光獨創的發散角主動控制技術正是依托全能量發散角標準而研發出來的，是雜散光有效控制的關鍵。市場上大部分高功率切割頭的光學孔徑都是0.13mm左右，這就需要光闌對準之前激光光進行限制。被限制的光一般俗稱雜散光，而一旦外雜散光功率過高，其實就是激光的全能量發散角太大，這時候極容易造成光闌燒毀；甚至由于光闌邊緣的衍射作用，一部分雜散光會照射到準直上，產生嚴重?zé)嵬感��?yīng)，使得切割不穩定（如圖3所示）。

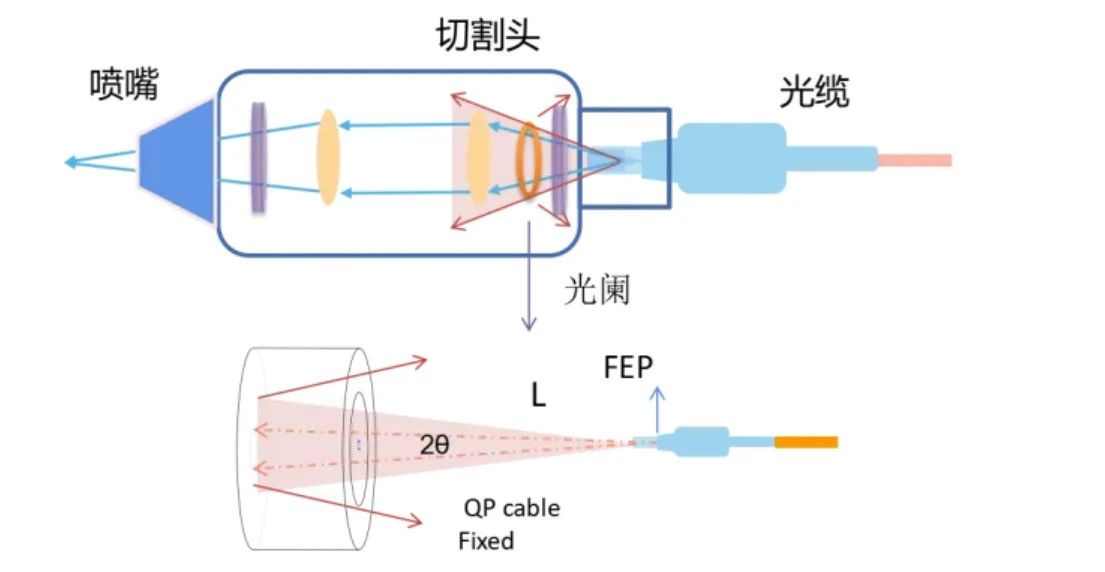

圖3全能量發散角超標導致的光闌燒和光闌回光示意圖

銳科激光獨創的全能量發散角主動控制技術，通過對纖芯光進行調制，實現輸出光全能量發散角的壓縮，從而實現更高光束質量的激光輸出。同時利用自研的發散角測量系統，可以實現發散角高精度測量，隨著技術的迭代升級，已經可以實現99.84%能量的發散角測試。通過標準的設立，到發散角主動控制系統的應用，最終高精度測試的出庫保證，實現激光器生產全流程閉環，保證了激光器的高一致性。解決了高功率激光加工用戶的后顧之憂。

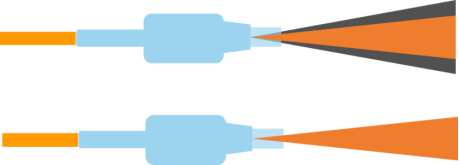

圖4 采用全能量發散角壓縮器前后發散角對比圖

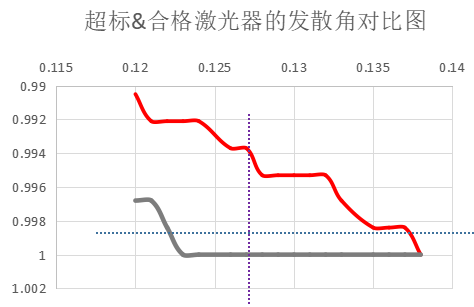

圖5  30kW激光器發散角主動控制前后，超標（紅色）和合格（灰色）發散角對比

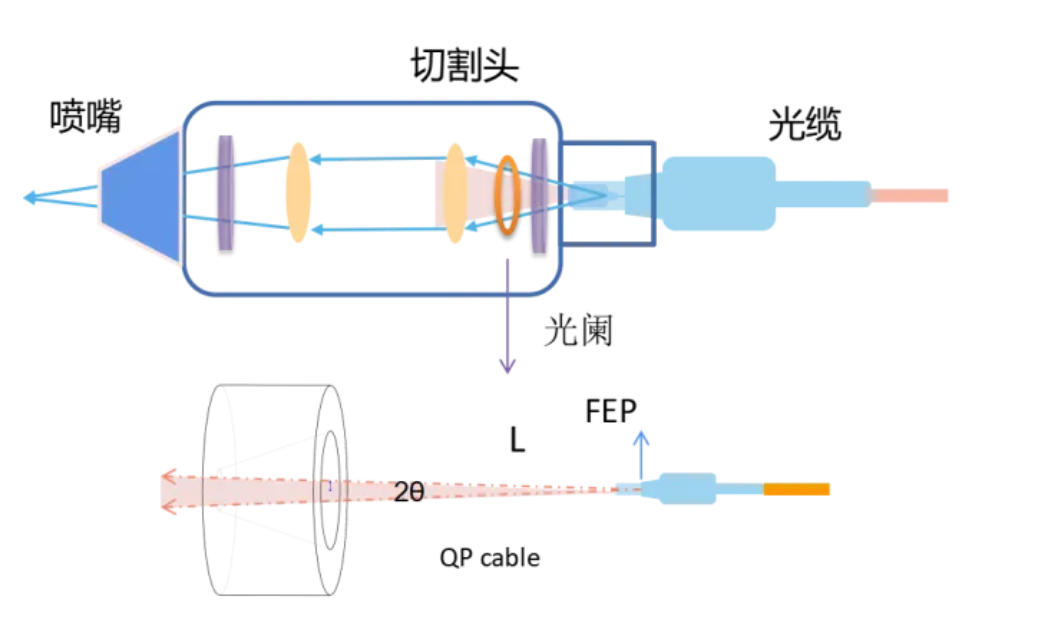

圖6 通過全能量發散角主動控制技術有效減少雜散光，實現光闌高穩定工作
