0 引言

SiC半導體具有禁帶寬度大、擊穿電場高、熱導率高的性能優勢，在高功率、高頻率環境下能保持較高的效率，并且具有較強的耐高溫能力和抗輻射能力。SiC已成為大功率微波射頻器件與高電壓電力電子器件的主要襯底材料，在衛星通訊、高壓輸變電、軌道交通、電動汽車、通訊基站、國防軍工等領域有重要的應用前景（如圖1所示）。據估算，SiC 基半導體器件可使大數據中心能耗降低50%，特高壓 電網損耗降低60%，新能源汽車續航里程提高20%以上，軌道交通功率器件系統損耗降低20%以上，工業電機節能30%。目前，SiC等寬禁帶半導體已被列入我國“十四五”發展規劃，成為在國家層面重點發展的關鍵技術。

近年來，全球范圍內對SiC材料需求快速增長。根據Yole全球產業數據，SiC同質外延電力電子器件 市場規模有望從2018年的4億美元增加到2027年的172億美元，復合年增長率約51%，SiC基GaN外延微 波射頻器件市場規模也有望從2018年的6億美元增加 到2027年的34億美元，對應SiC襯底材料市場規模從2018年的1.21億美元增長到2024年的11億美元，復合 年增長率達44%，2027年SiC襯底材料市場規模將達到約33億美元。在國內4G/5G通信、新能源等行業旺盛需求的牽引下，我國在SiC半導體技術領域雖起步較晚，但已形成了較大的產業規模。

SiC半導體產業的突出瓶頸是高昂的襯底材料成本，目前單晶襯底材料占器件總成本的50%左右，導致其現階段僅被用于部分對成本不敏感的領域。以電力電子領域為例，雖然SiC基器件性能具有顯著優 勢，但絕大多數應用場景仍將Si基器件作為首選，目前SiC在電力電子器件領域的滲透率僅為4.2%~4.5%。除單晶生長過程的生長速度慢、能耗高、良率低外，SiC材料莫氏硬度高達9.2~9.5，是自然界中僅次于金剛石的高硬度材料，導致SiC晶體加工速度慢、 原材料損耗大、加工良率低，大幅度地增加了襯底的成本，并影響襯底的產能提升。

從晶錠到合格襯底片，目前國內SiC晶體加工產線普遍使用的加工流程主要分為磨平、滾圓、切 割、粗研磨、精研磨、機械拋光、化學機械拋光、清洗、檢測等多道工序，其中用于SiC晶體切片的多線切割過程是SiC加工損失的主要來源。如圖2所示，與切割線直徑相近的SiC材料會被磨削成碎屑 （150~250 μm），稱為鋸口損失（Kerf Loss），而切割線的高速行走過程還會造成20~50 μm的粗糙起伏與表面/亞表面結構損傷，必須通過后續磨拋工藝去除，總材料損耗量占原材料的30%~50%。此外， 因多線切割過程需使用液體進行磨削、鋸口冷卻與碎屑沖洗，不可避免地產生大量含硅廢水，廢水中 微米至納米粒徑的顆粒物難于絮凝，回收難度大，易造成嚴重的環境污染。

事實上，多線切割技術可一次性切割長度400 mm 以上的晶錠，有利于大尺寸晶體加工效率的提升，但會導致與線徑尺度相近的鋸口損失。因此，多線切割技術適用于單晶Si、多晶Si、藍寶石等材料成本低，晶錠橫縱向尺度大的晶體材料，而SiC材料成本 高，晶錠長度短，需將數個晶錠粘接后進行多線切割，生產效率低、切割損耗成本高，因此有必要開發更適用于SiC材料的晶體加工新方法。

1 激光剝離技術原理

激光剝離技術是將激光精密加工技術與晶體剝離技術相結合，預先在晶體內特定位置制造結合力較薄弱的改質層，有利于剝離工藝中形成確定的晶體斷裂位置，從而提升了剝離過程的可控性與晶片的厚度一致性，這對于SiC等高硬度、高脆性、高材料成本的單晶材料加工尤為重要。

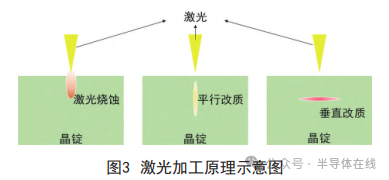

如圖3所示，常規的激光加工是利用燒蝕效應或平行改質技術。這類技術是將材料沿激光入射方向進行分離，僅可用于晶圓上的芯片分割。激光垂 直改質技術利用可穿透晶體的一定波長的激光，通過特殊設計的激光光學系統，在晶體內部極窄的深 度范圍內實現高密度光吸收，從而令晶體材料發生 化學鍵斷裂與分解、激光誘導電離、熱致開裂等一系列物理化學過程。使用激光束在整個晶體表面掃描，即可形成垂直于激光入射方向的改質層。

可控晶體剝離是一種新型晶體加工技術，通常使用精準控制的機械結構或精確設計的表面應力層，誘導晶體開裂，最終實現晶體表面附近的薄層完整無損剝離，具有速度快、成本低、化學危害小的優點。實現激光垂直改質后，借助可控晶體剝離 技術，可完成晶體的整片分割。相較于常規的晶體機械加工方式，此技術從原理上避免了鋸口損失， 且晶體內部損傷較小，大大降低了SiC襯底加工過程的材料損耗。

激光剝離技術可將晶錠加工成晶片，是多線切割的替代技術。如圖4所示，用于量產的激光剝離技術應包含激光改質、晶體剝離、晶錠加工三個工藝步驟。首先在晶錠內部指定深度使用激光掃描形成一個完整的改質面，降低晶體結合力；而后利用 機械拉伸、機械扭轉、超聲振動、冷卻的方式，使晶體在改質面處斷裂，分割為晶錠與晶片；由于剝離后的晶錠表面粗糙度較大，對激光的散射效應較強，因此在下一層激光改質前需將晶錠表面加工至較光滑的狀態。上述三個步驟依次循環，即可將晶錠連續加工成晶片。半導體器件制造工藝需在原子級平滑的表面上進行外延薄膜生長，利用激光剝離技術加工的晶片表面粗糙度僅可達到微米級，因此需進一步通過磨拋加工，方可制成合格襯底片。

與多線切割相比，激光剝離技術更適合材料成本高、晶錠長度短的硬脆晶體加工領域，實現晶 體加工成本的大幅下降，并提高加工效率與加工質量。近期日本名古屋大學天野浩團隊證明激光剝離技術可很好地應用于GaN單晶襯底及晶體管器件的加工，展現了優良的技術可拓展性。因此，激光剝離裝備被譽為半導體材料制備領域的“光刻機”， 有望成為半導體材料制造產業中的核心工藝裝備。

2 激光剝離技術研究進展

在不同的加工工藝條件下，超快激光可引起多種透明材料內部的形成結構、成分、折射率變化。在2006年，日本科學家已能實現以納秒脈沖激光聚焦 Si內部，局部加熱可控深度產生高密度位錯，繼而實現無碎片化的切割技術。2009年，日本國立德島大學報道了由飛秒激光引發的微型爆裂現象，在SiC中產生了應力層及空隙。2017年日本京都大學通過特殊光學設計，在晶錠預定深度聚焦激光掃描，引起 SiC的無定形轉化、分解，從而實現切割，所得晶片 均方根粗糙度5 μm。

晶體剝離技術方面，早在1985年美國科學家就 證明了在應力層的殘余拉伸應力作用下，可從Si和 GaAs晶片上剝離薄層。但是，早期的晶體剝離試 驗過程很難控制，因為當應力達到由晶片斷裂韌性確定的閾值時，裂紋會自發產生并隨機傳播，造成 剝離層厚度不均甚至碎裂。美國IBM公司研發了一種可控剝離技術，該方法設計了額外的牽引層，用于施加外力觸發斷裂，并定向引導裂紋擴展，還建立了臨界應力和剝落層厚度相關性的理論模型，為工藝優化提供指導。此外，晶圓級的Si、GaN單晶， 以及III-V族太陽能電池、集成電路、LED等半導體 器件均可利用該技術實現可控剝離。

在產業化技術方面，日本Disco公司與德國 Siltectra公司分別發布了適用于4~6英寸SiC晶錠整片 剝離的激光剝離技術，可大幅提高SiC晶體加工效 率與加工質量，降低SiC襯底成本。日本Disco公司 研發了“KABRA（Key Amorphous-Black Repetitive Absorption，關鍵非晶黑色重復吸收）”技術，以激 光誘導SiC非晶態轉化，并通過機械、超聲等方式實現了SiC晶錠切片，6英寸激光改質時間≤15 min，相應設備已于2018年實現銷售。該公司完成了KABRA技術的晶圓加工全流程試驗，并將激光剝離制造的晶圓進行了肖特基二極管器件驗證，結果表明激光剝 離技術可獲得同等的器件性能。德國Siltectra公司提 出了“Cold Split（冷剝離）”技術，用超快激光在晶體內部產生微裂紋，而后通過聚合物冷卻將晶片 與剩余晶錠分離。2017年11月，Siltectra公司在德國德累斯頓建立了一條使用Cold Split技術加工SiC晶體的試驗線。2018年11月，德國半導體巨頭英飛凌耗資 1.24億歐元收購了Siltectra公司，Cold Split技術也已通過英飛凌公司驗證，預計在2023年整合至批量生產中。

我國相關領域起步較晚，技術積累較少。國內中國電子科技集團公司第二研究所、大族激光等單位率先開展試驗探索，具備了SiC晶體激光剝離工藝與裝備研發能力，山東天岳、華為、松山湖材料實驗室等機構也布局了相關專利。

3 激光剝離技術優勢

激光加工技術具有自動化程度高和易集成的優 勢。日本Disco公司基于KABRA工藝技術和精密加工設備的研發基礎，研制了具備激光剝離、研磨、拋 光等功能的KABRA!zen型全自動SiC多晶錠并行加工系統。據該公司分析[19-20]，若在SiC襯底制造工藝中使用KABRA!zen系統替代傳統機械加工設備，按照從直徑6英寸、厚度20 mm的SiC晶錠加工標準的350 μm 晶片估算，激光垂直改質剝離技術具有較大的優勢 （見表1）。

1）激光剝離技術可充分利用激光加工設備的易集成易自動化特性，將多個晶錠的研磨、改質切割、剝離工序并行實施，從而提高加工效率。

2）激光剝離技術幾乎無材料損耗，僅需在后續磨拋工藝中將上下表面共去除約80 μm的材料。而多線切割工藝中會造成與切割線直徑接近厚度的材料損傷（按180 μm估算），后續磨拋工藝也需去除約80μm的粗糙起伏區與損傷層，因此使用激光 剝離技術SiC加工損耗可從260 μm降低至80 μm。對于20 mm厚的SiC晶錠，等量原料的情況下產量提升44%。

3）多線切割技術會導致切割面較大的粗糙度與亞表面損傷，需要使用粗研磨工藝以去除晶片表面上的起伏。而激光剝離工藝可將剝離面晶片起伏控制在極低的水平，因而可省略粗研磨步驟，從而節約了時間、設備及人力成本。

另外，基于高純半絕緣SiC襯底的微波射頻器件制造過程中，為降低寄生電容，并方便制造通孔以 實現共接地，通常需將SiC襯底減薄至100 μm左右， 且襯底厚度需隨器件工作頻率而減小。而在導電型 SiC襯底的電力電子器件制造中，背面減薄也可提 高正向?qū)�通電流密度、降低正向壓降、降低通態損耗。目前，襯底背面減薄通過砂輪磨削實現，由于 SiC屬于高硬度脆性材料，磨削法加工效率較低，材料浪費嚴重，且易導致過大的晶圓翹曲。激光剝離 不僅可實現指定厚度的晶圓減薄，還可實現剝離晶 片的二次利用。據估算，若采用激光剝離技術回收 剝離下來的晶片，每片6英寸SiC器件晶圓的制造成本 可節約近300美元，從而降低SiC器件制造商約30%的 材料成本。

4 前景與展望

激光剝離技術具有生產效率高、材料損耗小的突出優勢，是極具發展?jié)摿Φ男滦途�體加工技術。但是，為實現激光剝離工藝與設備的廣泛推廣，還 有很多待解決的工程問題：

1）對于現有的晶體剝離方案，其力學本質均為硬脆材料的斷裂過程，此過 程可控性差，需大量工藝優化以降低晶片翹曲度及 殘余應力；

2）與傳統晶體加工過程不同，激光掃描與晶體剝離均為逐片處理的過程，其工藝一致性與穩定性有待批產驗證；

3）激光改質與剝離單元技術有望取代多線切割工序，但其對晶片的加工效果與多線切割存在差異，為實現批產應用，需對晶體加工前后工序進行調整與優化，提高激光剝離的產線適用性；

4）SiC半導體器件均工作在高溫、高電壓、高電流等極端環境，激光剝離技術盡管已經過實驗室器件驗證，器件的長期可靠性與穩定性仍有待長周期多場景的考驗。

從長遠來看，激光垂直改質剝離技術必將成為 SiC半導體領域一項技術革命，該技術也可應用于 GaN、AlN、金剛石等硬脆半導體材料的高效加工， 從而將寬禁帶半導體產業推向新的高度。

轉自：半導體在線

來源：電子工藝技術

作者：胡北辰，張志耀，張紅梅，牛奔（中國電子科技集團公司第二研究所）
