前言

隨著全球?qū)��?jié)能減排及可持續發展的日益關 注 ， 汽車工業正面臨輕量化和綠色制造雙重挑 戰[1] 。在這一背景下 ，激光拼焊技術通過將不同材 質 、不同厚度的板坯拼焊在一起 ，提高了材料利用 率及車身剛性 ， 降低了生產成本 ， 同時對環境友 好 ，提高了產品設計的靈活性 。這些顯著優勢為汽 車制造領域提供了關鍵支持 。但激光拼焊過程中的 操作精度要求高 、焊接氣孔問題以及焊縫不一致性 等技術問題仍需解決 。激光拼焊過程中的操作精度 要求高 、焊接氣孔問題以及焊縫不一致性等技術問 題仍需解決。

本文將詳細探討激光拼焊最新研究進展 ，分析 其在汽車輕量化中的應用潛力 、面臨的技術挑戰及 未來發展方向 ， 旨在為汽車制造業提供科學 、高效 的技術參考 ，助力汽車工業實際現綠色轉型 ，促進 行業的技術進步及可持續發展。

01 激光拼焊概述

激光拼焊（Tailored Welded Blank， TWB）是  將不同材質 、不同厚度 、不同沖壓性能 、不同表面  處理狀況和不同強度的板坯拼焊在一起 ，而形成一  塊整體板材 、型材和夾芯板等 。尚慶慧等[2]綜述了  雙相鋼激光拼焊技術的研究進展 ，討論了其研究方  向：同質等厚雙相鋼激光拼焊 、異質等厚雙相鋼激  光拼焊及異質不等厚雙相鋼激光拼焊 。在同質等厚  雙相鋼激光拼焊領域 ，研究主要集中于焊接接頭宏  觀形貌 、微觀組織 、顯微硬度 、拉伸失效機制及沖  壓成形失效機制 ；在異質等厚雙相鋼激光拼焊領  域 ，研究集中于焊縫區的力學性能 、顯微組織變化  及斷裂行為 ；在異質不等厚雙相鋼激光拼焊領域， 研究集中在優化工藝參數及沖壓成形性能上。

02 激光拼焊的特點

激光拼焊具有以下特點：（ 1）材料利用率高。可根據零件具體需求選擇材料進行焊接 ，優化材料選擇。（2）減小車身質量 。在車身安全性能不變的  前提下 ， 采用厚度不同的材料可減小車身質量 。（3）提高車身剛性 。增強車身結構剛性 ，提升安全  性。（4）降低生產成本 。外圍加強件數量減少 ，裝  配步驟及工藝簡化。（5）環境友好 。產品設計靈活  度高 。XU T等[3]探索在激光焊接鋁合金過程中添加  微量碳納米管（CNTs）， 其雙重效應提高了焊接接  頭強度 ， 降低了能耗 。基于高強度 2A12 鋁合金， 針對焊接表面進行預處理 ，在焊接填充材料中引入  純 CNTs，通過激光焊接試驗對比添加 CNTs 的激光  焊接（LC） 過程和傳統激光焊接（ LW）過程 。結  果顯示 ，相較于 LW過程 ，LC過程焊接效率提高了  33%，能耗降低了 33%。LC在減少材料消耗方面具  有顯著優勢 。添加微量 CNTs 能在不犧牲焊接接頭  性能的前提下 ，實現鋁合金低碳、高質量焊接。

激光拼焊需高精度裝配定位技術 ，對操作人員 技術水平要求較高 。其焊接氣孔問題 ，需用精細工 藝控制及質量檢測來解決 。BANG H S等[4]針對激光 焊接過程中預處理步驟控制鍍鋅鋼板孔洞生成 ，提 升焊接質量 。他們對 SGARC340鍍鋅鋼板利用部分 穿透模式下鋅層去除 、反向激光照射釋放殘留鋅及 預熱焊縫方式進行預處理 ，然后在全穿透模式下采 用主焊接過程三步激光焊縫工藝對其進行焊接 。焊 接過程中以氮?dú)庾鞅Ｗo(hù)氣體 ，采用連續波光纖激光 器 。結果表明 ，與傳統激光焊接相比 ，其減少了焊 接缺陷及飛濺 ，剪切-拉伸載荷增加了約 37% ，控 制了孔洞生成 ，提高了焊接接頭質量。

激光拼焊板質量影響因素包括：（ 1）焊接速  度 。其影響熱輸入量 ，進而影響熔深及焊接質量。（2）激光功率密度 。其過低或過高均影響焊接質  量。（3）保護氣體 。惰性氣體 、O2 、CO2 等保護氣  體體積分?jǐn)?shù)影響焊接質量。（4）工件表面與焦點位  置關系 。其影響焊縫成形。（5）材料特性 。材料的  電阻系數 、表面狀態及激光吸收率影響焊接效果。（6）接頭間隙 。裝配間隙大小與焊縫寬度 、焊接工  件熔深有關。（7）板材表面狀況 。水汽 、油污或雜  質影響焊接質量 ，需清潔板材焊縫表面。

激光拼焊板制造過程中 ，焊縫不一致會導致焊 縫強度不均勻分布及沖壓成形時變形失穩 。陳東等[5]針對此問題展開研究 �；�于對焊前對接間隙實  時跟蹤測量 ，他們提出了動態偏移量補償方法 。研  究表明 ， 間隙大小影響焊縫截面形狀 、熔化金屬體  積 ，通過分析偏移量 、間隙 、熔化寬度及板厚等參  數間關系 ，他們建立了動態偏移量補償數學模型。他們在全自動激光拼焊設備上進行焊接試驗 ，驗證  了該方法可解決焊縫不一致的問題 ，提高了激光拼  焊板焊縫質量 。FROSTEVARG J 等[6]致力于通過激  光重熔技術提升焊接質量 。他們針對焊縫底部熔蝕  及焊縫根部輪廓進行改善 ，采用 15 kW 的 Yb 光纖  激光器 ，通過300 mm焦距光學器件聚焦 ，將輸出功  率設為9 kW。焊接時 ，焊接速度為 1.5 m/min，焊接  材料為 12 mm厚鋼制 Domex，保護氣體為 Mison18 （Ar體積分?jǐn)?shù)為 82% ，CO2 體積分?jǐn)?shù)為 18%）， 氣體  流速為 20 L/min。重熔過程用相同激光器及功率， 將焦點調至板材表面以上 45mm處 ，形成直徑為 5 mm 的激光斑點 ，實現重熔 。研究結果顯示 ，激光  重熔顯著降低了焊縫頂部的熔蝕和根部的過度穿  透 ，改善了焊縫的表面輪廓 ，提升了焊接接頭的機  械性能和疲勞壽命 。靳陽等[7]對異強度雙相鋼激光  拼焊板沖壓開裂問題進行分析 ，提出了相應改進措  施 。他們基于 AutoForm 軟件對前大梁零件沖壓成  形過程進行模擬 ，探析了不同位置應力和應變的變  化規律及材料厚度減薄率情況 ，并在生產實踐中驗  證了模擬結果的準確性 。研究發現 ，焊縫處材料在  成形初期受成形力及壓邊力作用 ，在后期主要受到  雙相鋼位移產生的拉應力作用 ，這導致焊縫處材料厚  度減薄率及塑性應變增大 ，材料發生開裂；優化壓邊  力至 1 500 kN，可避免零件開裂 。魏敬丹等[8]針對高  斯熱源模型進行有限元分析 ，運用 APDL語言編程  實現移動熱源加載 ，對鋁合金激光拼焊過程中的應  力場變化進行數值模擬 。在焊接過程中 ，焊縫區域  主要承受拉應力 ，遠離焊縫區域則逐漸過渡到壓應  力狀態 。他們分析了激光功率和焊接速度對應力場  的影響 。在激光功率為 3 000～4 500 W、焊接速度  為 2～4 m/min 的條件下 ，隨著激光功率的增加和焊  接速度的降低 ，焊縫附近的拉應力峰值及其分布范  圍均有所增大 。王大偉[9]探討了汽車覆蓋板用鋁錳  合金薄板的激光焊接技術 ，包括焊接工藝 、焊接接頭的組織結構及其性能 ，分析了鋁合金的種類 、焊接性能和用途 ， 以及鋁合金焊接過程中常見的問題 和缺陷 。他們進行了鋁錳合金薄板的激光焊接工藝 試驗 ，確定了激光功率密度和焊接速度等關鍵工藝 參數 ，成功實現了鋁錳合金薄板的激光焊接 。他們 對焊接接頭的微觀組織進行了觀察 ，分析了焊接接 頭的力學性能 。結果表明 ，焊接接頭的抗拉強度達 到母材的一定比例 ，但焊接接頭存在晶粒粗大 、氣 孔和熱影響區軟化等問題 。他們研究了軋制處理對 焊接接頭組織和性能的影響 。結果表明 ，軋制后焊 接接頭的抗拉強度得到提高 ，且接頭組織變得更致 密 ，氣孔缺陷減少。

03 激光拼焊的應用

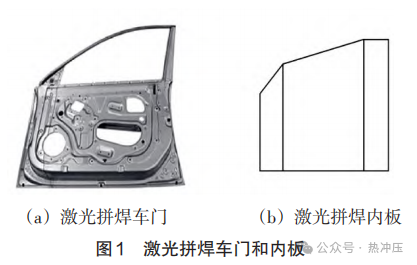

激光拼焊技術在汽車輕量化中應用廣泛 ，主要  用于車身結構件的制造 ，如車身縱梁 、地板 、車門  內板 、風擋玻璃框架 、骨架 、車身側框架 、輪罩  板 、 中間支柱（ B 柱）、 側圍和保險杠等 。激光拼  焊板使用量大約占鋼制車身結構總質量的 50%。激  光拼焊車門和內板如圖 1所示。陳嘉玥等[10]針對新能  源汽車輕量化需求 ，開發了新型一體式激光拼焊熱  成形門環。該門環采用 1 000、1 500和2 000 MPa三  種強度熱成形鋼板 ，通過激光拼焊技術將不同強度  板料及補丁板集成 ，提升碰撞變形及吸能性能 。分  別對一體式激光拼焊熱成形門環及傳統沖壓焊接門  環進行變形壁障及 25%偏置碰撞數值仿真分析 。結  果表明 ，相較于傳統門環 ，一體式門環在 25%偏置  碰撞中側面變形侵入量減少了 14.4% ，在變形壁障  碰撞中的變形侵入量也優于傳統門環 。在機械性能  測試中 ， B 柱上板 Patch 板抗拉強度達 1 878 MPa， 門檻加強板抗拉強度達 1 041 MPa， 同時韌性均較  優 。在輕量化效果方面 ，整車質量減小 10.146 kg， 材料利用率從 66.7%提至71.19%。沈怡等[11]對一體  式熱成形激光拼焊門環技術展開研究 ，結合熱成形  技術及激光拼焊 ，實現汽車門環成本降低 、結構輕  量化及安全性能提升 。優化后單側門環質量減輕  2.82 kg，整車質量減輕比例超過 18.6%。對比性能  顯示 ，一體式熱成形激光拼焊門環在模擬碰撞中鈑  金變形和侵入量更小 。A柱上鉸鏈及上儀表板位置侵入量分別下降 32.8 mm 和 15.6 mm，達到碰撞性 能目標值。

雙相鋼激光拼焊技術面臨焊縫區的粗大 、過飽 和鑄態組織生成 、接頭軟化以及熱影響區軟化等問 題 ，這可能導致接頭性能降低 ，影響沖壓成形過程 中焊縫完整性及塑性成形性能 。未來應改善雙相鋼 激光拼焊板接頭組織 、提高接頭強韌性以及深入研 究防止熱影響區軟化的方法。

04 結束語

本文分析了激光拼焊技術在提高材料利用率、 降低生產成本 、提升產品性能及促進環境友好型生  產方面的優勢 。深入探討了激光拼焊的最新研究進  展及其在汽車輕量化中的應用潛力和面臨的技術挑  戰 。激光拼焊技術具有材料利用率高 、減輕車身質  量等優勢 ，這使其在汽車制造中得到廣泛應用 。但  焊接過程中的氣孔問題 、焊縫不一致性及對操作人  員技術水平要求高等問題仍需解決 。針對氣孔問  題 ，可優化焊接參數 ，如激光功率 、速度和焦點位  置及使用高質量的保護氣體 。針對焊縫不一致性的  問題 ，可采用實時監控和自適應控制系統 ，確保焊  接過程中的一致性 ，提高焊縫質量 。針對對操作人  員技術水平要求高的問題 ， 可通過培訓和技能提  升 ， 以及開發更自動化的焊接系統 ，降低對操作人  員技術水平的依賴 。未來將致力于開發更精細的工  藝控制方法并提升質量檢測技術 ， 同時探索新的焊  接材料及方法 ，提升焊接接頭性能和生產效率。

轉自：熱沖壓

來源：鋁加工

作者：劉帥；李明家；左子豪；石帥磊；田茂松
