導 讀

飛秒激光直寫技術是一種具備三維加工能力的制造技術，被廣泛應用于工業生產和科學研究等領域。然而，由于傅里葉帶寬定理（等價于量子物理中的海森堡不確定性原理）對激光焦點橫向尺寸和深寬比的制約，如何實現納米級精度的高深寬比、高自由度激光深切割和鉆孔一直是研究者關注的重點和國際研究前沿。

近日，針對這一難題，清華大學精密儀器系孫洪波教授和吉林大學陳岐岱教授聯合團隊在飛秒激光納米級高深寬比結構制造上取得了重要進展：研究團隊提出了一種超隱形切割技術，利用激光-物質相互作用過程中的非線性反饋促進橫向亞波長光場局域化和縱向能量沉積均勻化，在包括玻璃、半導體、激光晶體、鐵電體等多種透明材料中實現了橫向精度10納米，深寬比達104的納米深加工，比現有最好結果提升1至2個數量級，可應用于納米光學制造、半導體三維封裝等領域。與傳統隱形切割等激光加工技術相比，其加工精度來源于激光初始納米損傷的“種子效應”，因此可從原理上擺脫高深寬比結構對激光焦點壓縮和拉伸的強依賴。該研究成果以“Super-stealth dicing of transparent solids with nanometric precision”為題，于2024年5月8日在線發表在光學領域頂尖期刊Nature Photonics上。

該論文的三位共同第一作者分別為清華大學精密儀器系博士后李臻賾博士（原吉林大學電子科學與工程學院博士生）、清華大學博士后樊華博士和吉林大學電子科學與工程學院王磊副教授。論文通訊作者為吉林大學電子科學與工程學院的王磊副教授、陳岐岱教授、斯威本科技大學的Saulius Juodkazis教授以及清華大學精密儀器系的孫洪波教授。此外，吉林大學電子科學與工程學院的于顏豪博士、胥亦實博士、研究生張栩、博士生趙新景以及清華大學精密儀器系博士生王熠、王曉杰亦對本研究做出了重要貢獻。這項研究得到了國家杰出青年基金、國家重點研發計劃、國家自然科學基金國際合作項目的資助。

小百科1：什么是“高深寬比結構”？

結構的深寬比（亦稱深徑比）被定義為結構縱向深度和其橫向特征尺寸的比值。直觀地說，地質鉆探打一口直徑為d深度為z的井，其深寬比則為z/d。高深寬比結構在光學、生物、以及電子器件領域都有重要的應用。例如，在光學領域，高深寬比的光柵可以用于制備紅外波段的偏振片，或是用于增加結構-光的耦合，從而提升材料的吸光性能，用于黑體或光伏應用。在電子器件領域，納米級的高深寬比硅通孔或玻璃通孔可以應用于三維集成電路的封裝，是在后摩爾時代進一步實現芯片性能彎道超車的重要途經。

小百科2：為什么高深寬比結構難以制造？

制備高深寬比結構一直是微加工領域的重大挑戰，目前主要有半導體工藝、納米壓印或激光加工等方法。半導體工藝基于掩膜和刻蝕（如Bosch工藝），隨著結構深寬比掩膜作用逐漸減弱，從而限制了其結構深寬比和質量；類似地，對于納米壓印技術來說，高深寬比的結構會難以脫模的問題。而對于激光加工路線實現的鉆孔和切割來說，由于光的波動特性導致的傅里葉帶寬定理，激光焦點的橫向?qū)挾群涂v向深度總保持一定深寬比，即在提升焦點橫向?qū)挾鹊耐瑫r會伴隨著縱向深度的縮短，這也導致了激光加工難以實現穩定可控的納米級高深寬比切割和鉆孔。

傅里葉帶寬定理對激光納米級深加工的限制

經過數十年的發展，基于激光的精密切割、鉆孔和表面結構化已經成為現代工業中不可或缺的關鍵技術，并在微電子、光學和醫學等領域發揮著日益重要的作用。然而，目前針對介質或半導體的最先進的激光切割技術仍然受限于近微米級的空間分辨率和102量級的深寬比。這種限制并非技術上的，而是源自于光的波動性引起的傅立葉帶寬定理（等價于量子物理的海森堡不確定性原理，圖1）。簡而言之，當試圖通過將激光聚焦得更緊來獲得更高的橫向分辨率時，光束的發散角度會變大，從而阻礙切割切口的縱向深度和均勻性。目前主流的解決方案，包括廣泛使用的縱向多焦點陣列、貝塞爾-高斯光束（近似無衍射光）和由克爾效應引起的非線性激光成絲，仍然局限于衍射光學范疇內對光場的拉伸和壓縮，故不可能突破上述物理基本原理的限制。同時，超快激光的非線性閾值效應雖然能有效地提升激光加工的橫向精度，但由于閾值效應會同時縮短激光加工的縱向深度，其并不能有效提升結構的深寬比。由于上述原因，盡管傳統的空間光場調制方法已經在微米或亞微米尺度上取得了令人印象深刻的高深寬比激光加工成就，但一旦橫向加工分辨率達到百納米級別或更低，所制造的結構的深寬比會迅速降至約102量級甚至更低。

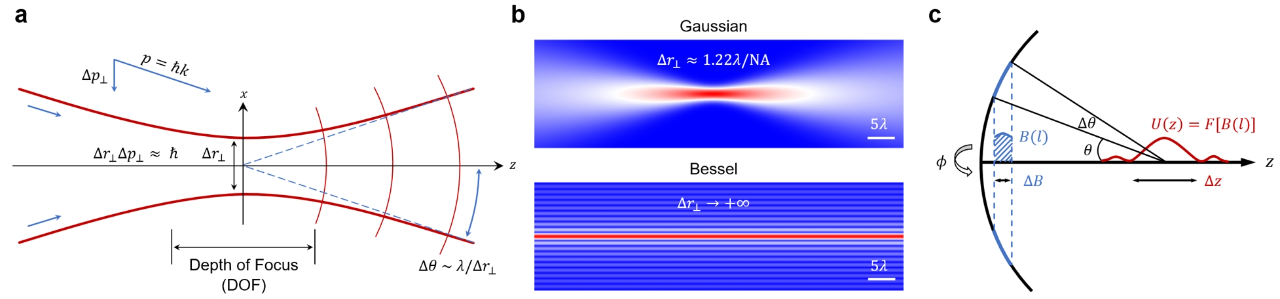

圖1：傅里葉帶寬定理和海森堡不確定性原理的等價性，及對激光焦點寬度和深度的相互制約。

超隱形切割技術的非線性反饋物理機制

針對這一困難，研究團隊提出了一種創新思路：利用瞬態的、非線性的激光-材料相互作用，以克服上述物理原理對納米級激光高深寬比加工的限制。具體來說，他們利用激光誘導的初始損傷區域作為一個“種子結構”，來引發所謂的“背散射干涉攀爬”效應，引導高深寬比納米結構的形成和演化（圖2）。一方面，在遠場區域，種子結構可以產生反向散射波，與入射光場相干干涉，沿光軸引起能量分布的周期調制，從而促進光強度極大值處的新種子結構的生成；與此同時，在近場區域，由于種子結構的納米級特征尺寸，光學近場可以在不連續邊界處被激發，促進納米結構沿縱向（與激光傳播方向相反）的拉伸和連接。通過實驗觀察和嚴格的自洽數值模擬，研究團隊證明了這一機制有效地確保了縱向能量沉積的均勻化和橫向的亞波長光束縛，從而實現了亞10納米的橫向精度和104的深寬比。與現有的基于激光的納米級高深寬比加工技術相比，這一指標提高了1到2個數量級（圖3，圖4b）。

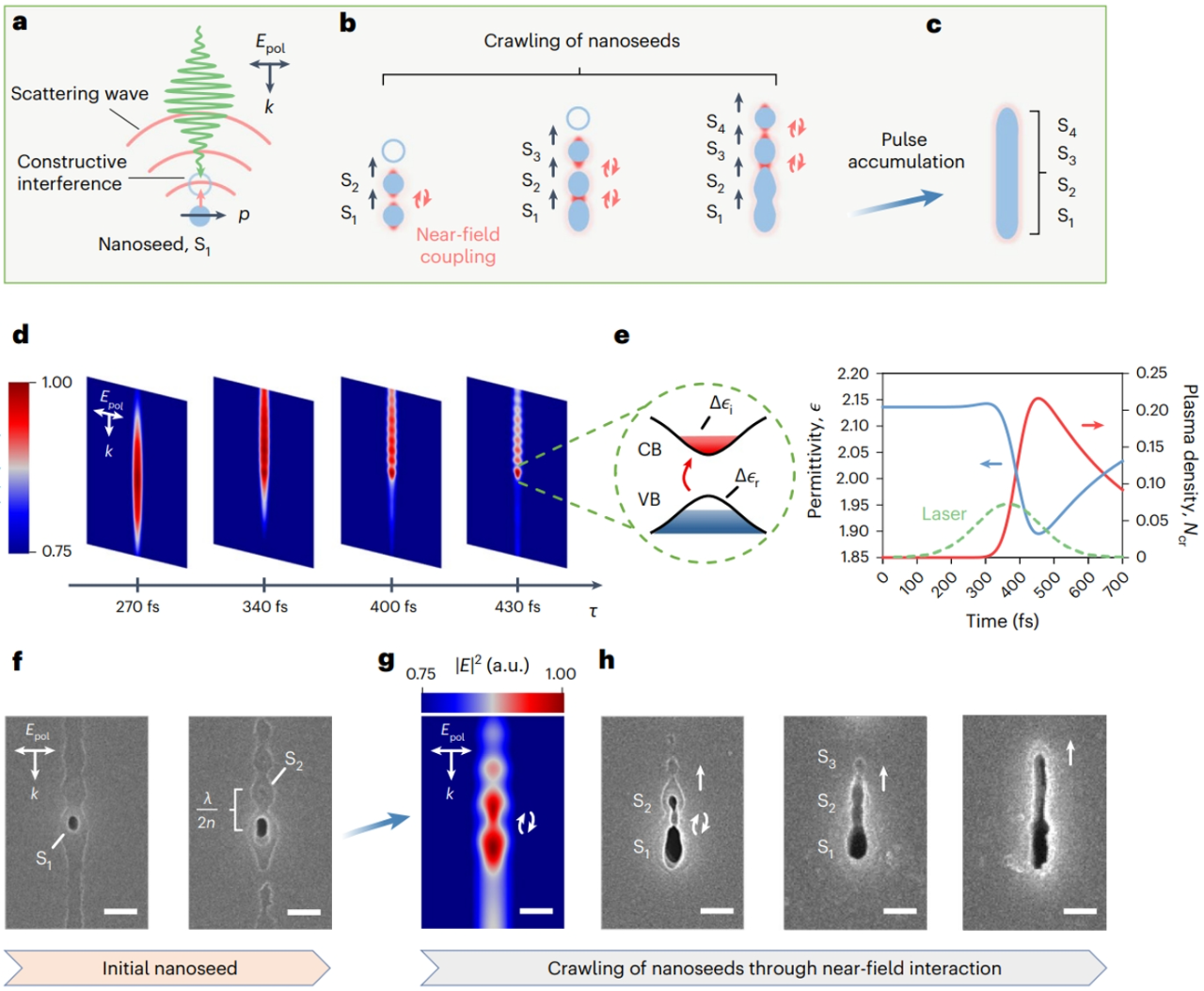

圖2：背散射干涉攀爬的物理機制及實驗驗證。

不同于通常的由高折射率區域的光場約束機制，研究團隊發現此處用于觸發亞波長光場束縛的是納米級的低介電函數區域，其解由廣義徑向薛定諤方程在奇異點附近的行為給出。從電位移連續性方程可以證明，場增強（以及坡印廷矢量）總可以被充分大的介電函數梯度所誘導。因此，這種光場亞波長束縛具有魯棒性，對具體的材料性質不敏感，這進一步保證了該技術的普適性。研究團隊發現，該效應可以被視為納米光學中槽波導或米氏孔洞所引起的共振能量局域化的類比。

基于超隱形切割的納米級深切割和鉆孔

此外，材料體內的納米級種子還可以在橫向上觸發近場增強，并在偏振平面內引導高深寬比納米結構的連續自由寫入。這一橫向近場增強的特征可以被看作是研究團隊于2020年在Light: Science & Applications上發表提出的光學遠場誘導近場擊穿技術（O-FIB，Optical far-field-induced near-field breakdown）的三維推廣。通過與濕法化學刻蝕或應力負載結合，可以實現多種透明材料的納米切割（玻璃、介質、鐵電體以及半導體，圖3，圖4a-f），其橫向優于50納米，深寬比超過2,000，納米光柵的切割間距可低至150納米。利用該技術還可以實現對超薄玻璃、藍寶石等硬脆材料的異形鉆孔和切割，在40×20μm2的測量范圍內，其側壁粗糙度Ra小于10納米（圖5）。受工業中著名隱形切割概念的啟發，作者將這項技術命名為超隱形切割（Super-stealth dicing, SSD）。該技術不僅具有傳統隱形切割的部分優勢特性（無碎屑和低損傷，可在應力作用下分割材料），而且還可以實現納米尺度下高深寬比結構的自由寫入，具有極高的橫向加工精度和深寬比。

圖3：研究團隊制備的高質量熔融石英高深寬比納米光柵。

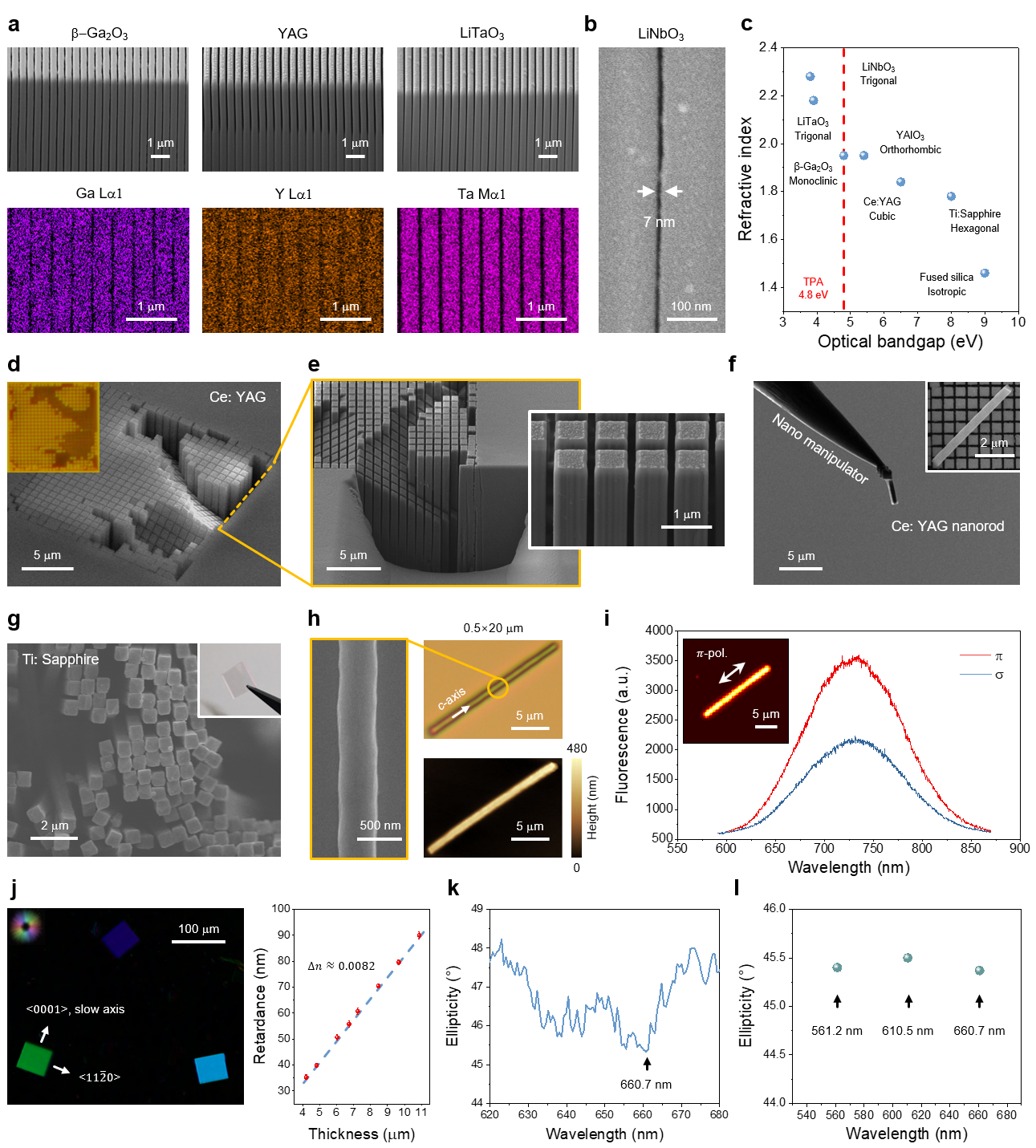

圖4：超隱形切割技術對多種透明固體的廣泛適用性以及制備的納米線、波片。

技術應用及展望

在新提出的制備方法的幫助下，研究團隊進一步展示了石英玻璃異形孔、藍寶石超薄波片和晶體微棱鏡的制造（圖4g-l，圖5），為未來的三維電路封裝、自由空間集成光學和量子感知等應用提供了獨特的加工策略。這項工作代表了迄今為止最先進的激光納米深切割能力，同時為激光加工技術提供了一個新的視角：在極端納米尺度上，激光-材料相互作用及其帶來的非線性反饋（無論是在近場還是遠場）將成為提高激光加工精度和質量的關鍵，而這也將為激光加工技術未來的進一步發展提供了新的方向。

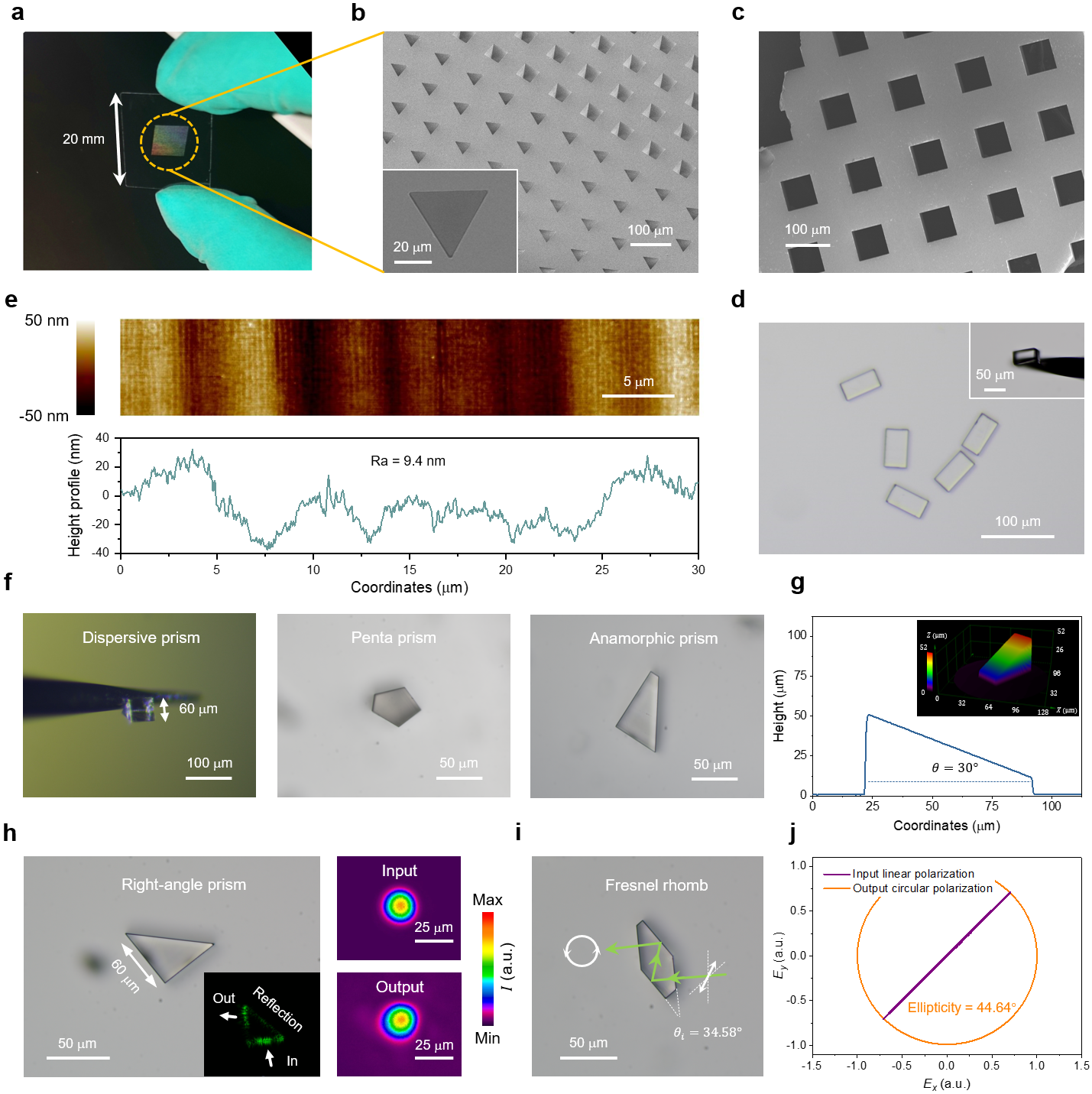

圖5：基于超隱形切割的薄玻璃異形鉆孔和晶體微棱鏡切割。

論文信息

論文作者：李臻賾，樊華，王磊*，張栩，趙新景，于顏豪，胥亦實，王熠，王曉杰，Saulius Juodkazis* ，陳岐岱* ，孫洪波*

完成單位：吉林大學，清華大學，斯威本科技大學

Zhen-Ze Li, Hua Fan, Lei Wang, Xu Zhang, Xin-Jing Zhao, Yan-Hao Yu, Yi-Shi Xu, Yi Wang, Xiao-Jie Wang, Saulius Juodkazis, Qi-Dai Chen & Hong-Bo Sun, Super-stealth dicing of transparent solids with nanometric precision, Nature Photonics (2024).

https://www.nature.com/articles/s41566-024-01437-8
