光束質量是激光應用中的關鍵參數，用于評價激光束的傳輸特性，對理論分析和激光器的設計、制造、檢測、應用等具有重要意義。激光材料加工、干涉儀、光學數據記錄、激光顯微鏡等領域?qū)�光束質量都有較高的要求。

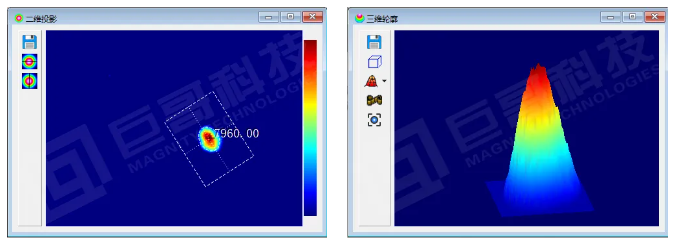

光束二維截面能量分布

激光光束分析儀可以精確測得激光的二維截面能量分布。在不同位置進行測量，即可獲得三維空間的能量分布，計算獲得光束質量各個參數。光束質量因子M2是用來表征激光束可聚焦程度的重要度量，反映激光的聚焦效果以及遠場的光斑分布情況。實際激光光束質量因子越接近1，說明光束質量越接近理想光束，它的光束質量就越好。巨哥科技最新推出的光路調制光束分析系統可以自動掃描光束的不同截面位置進行測量，快速準確獲得各個重要參數。

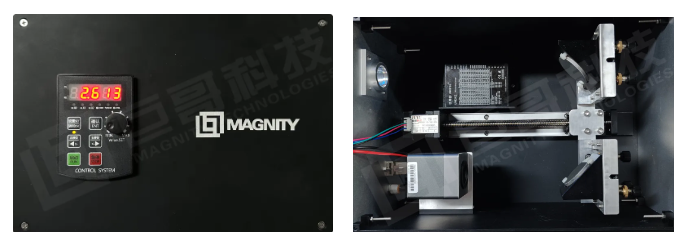

光路調制激光光束分析儀

整套光束質量分析系統由激光光束分析儀MAGRay、運動機構、光路、控制器和軟件組成，可對0.4～20μm或更寬波長區間的激光進行成像和分析。光束分析儀MAGRay有多款型號可選，兼容連續和脈沖激光器，68dB高動態范圍。光路調制器內部采用反射式光路，設計緊湊的同時將有效行程擴展至兩倍，掃描距離超過200mm。運動機構使用直線導軌移動結構，重復定位精度好于0.05mm�？刂葡鄼C在不同位置掃描，記錄三維空間的光斑能量分布，通過軟件可以快速得到各類光束信息�？膳鋫渲行詾V光片，適應不同功率的激光。

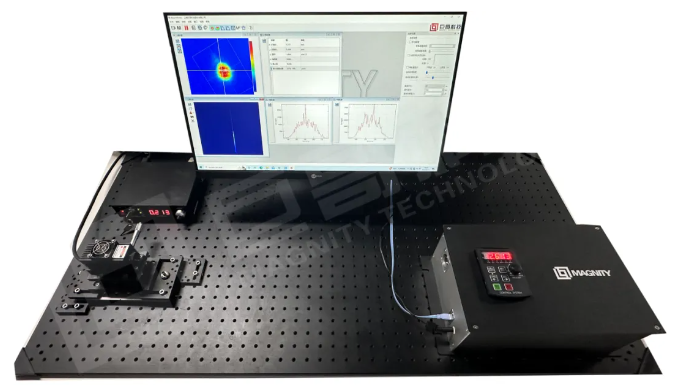

光路調制光束質量分析系統

光束質量分析系統搭配BeamWorks光束質量分析軟件，可以實時測量和監控各個波段激光器的光斑尺寸、二維/三維能量分布、發散角、橢圓度、光束指向穩定性、束腰位置和大小，以及光束質量因子M2等，各項數據計算符合相關國際標準。數據與圖像可以實時分析并保存，提供對比度調節、灰度拉伸、DDE圖像細節增強等功能，可導出Excel圖像數據。

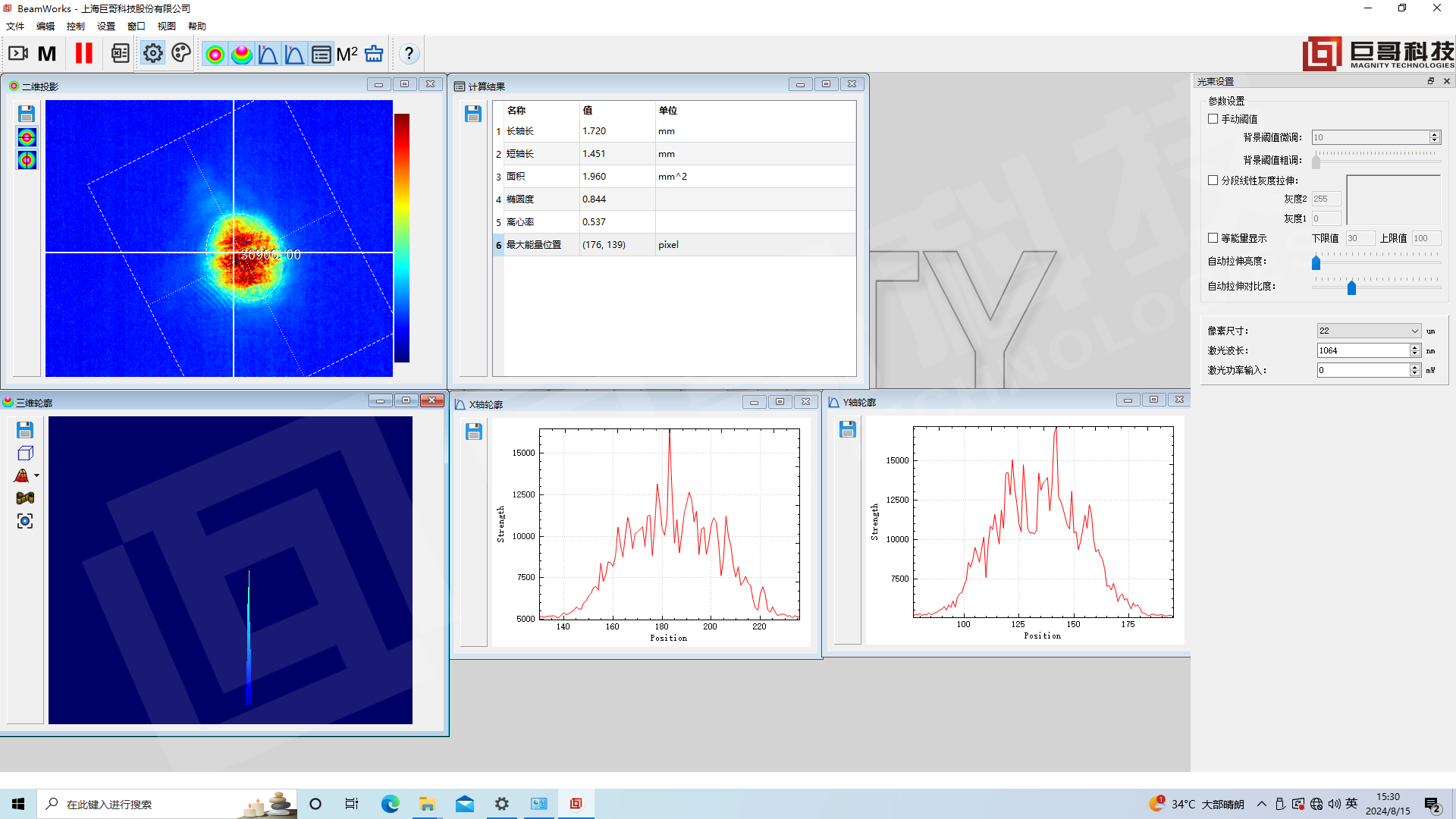

BeamWorks光束質量分析軟件

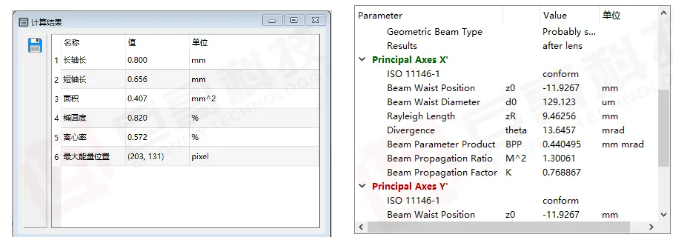

激光光束質量測量界面

巨哥科技自主研發的光電儀器還包括：用于高精度溫度場分析的熱像儀，用于成分含量分析的近紅外光譜儀，用于缺陷檢測的中短波紅外相機，用于石化等行業的氣體泄漏成像儀，以及為各行業提供的紅外機器視覺產品和為前沿科學研究提供的科學級光電儀器。
