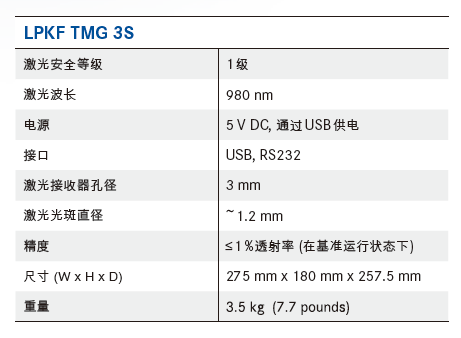

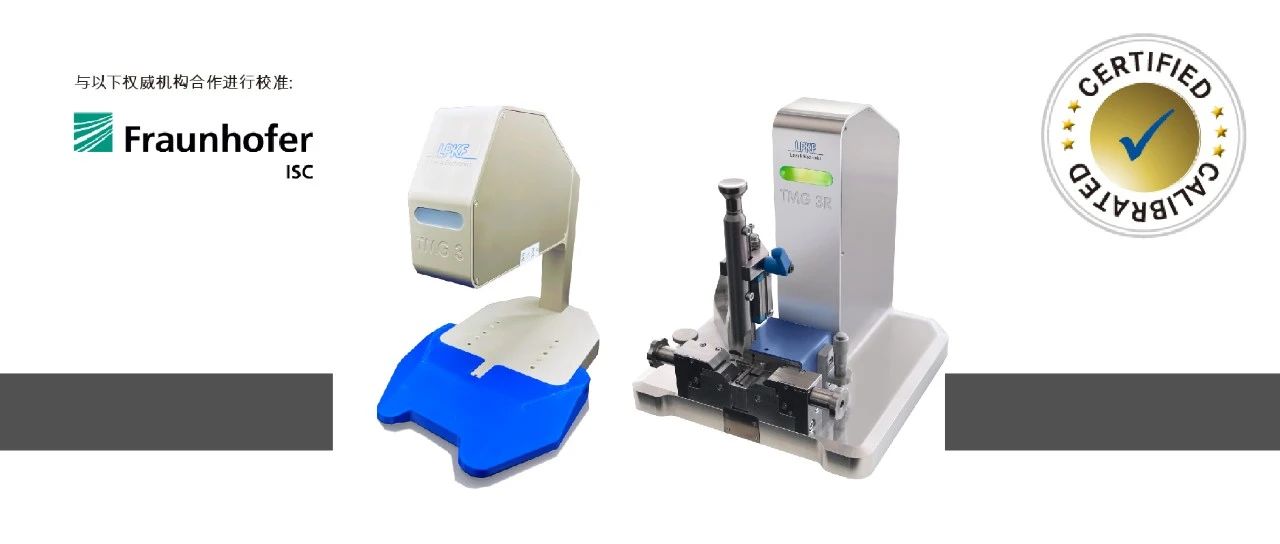

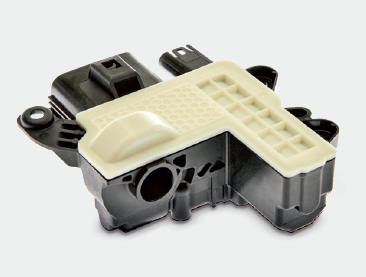

LPKF激光透射率測試儀TMG是唯一經Fraunhofer ISC研究院官方認證的塑料激光透射率的測量裝置。LPKF所有TMG產品在交付前都根據DIN EN ISO/IEC 17025的測量標準進行校準,并附有制造商的校準證明。因塑料的特性會受到前期配料和注塑工藝的影響,TMG避免了不良工件進入生產流程,久經驗證,穩定可靠。升級改版后的TMG 3S和TMG 3R進一步提升了性能,更方便易用,僅需幾秒鐘即可知道實際激光透光率是否符合工藝設定要求。 1.LPKF TMG的應用場景 塑料的激光透射率是影響焊接質量的重要因素。激光塑料焊接前檢查材料屬性是一個保證質量的重要步驟,LPKF的激光透射率測試儀被廣泛應用于: • 高品質的改性或注塑工藝 • 焊接工藝驗證及優化 • 進貨檢驗前或焊接加工前進行100%塑料激光透射率檢驗 2. LPKF TMG 3S 非管狀對稱零部件的透光率測量

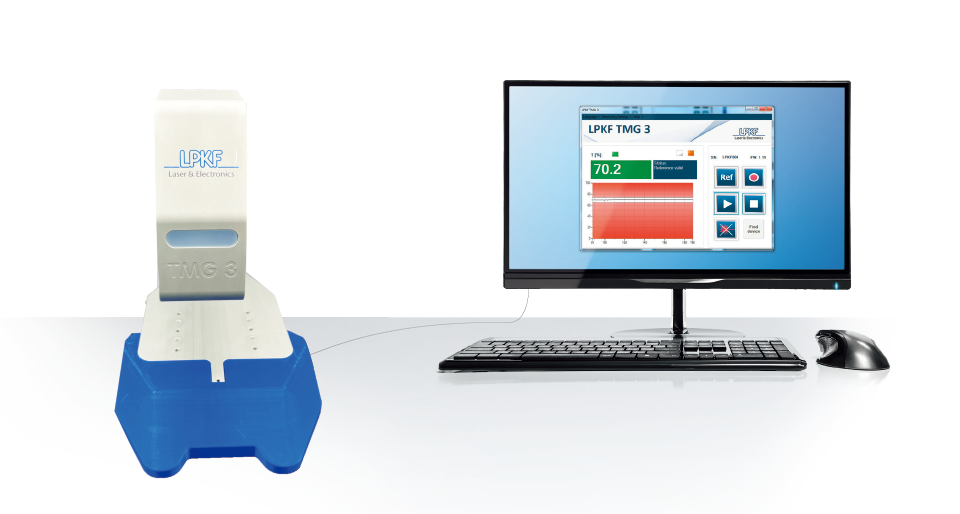

TMG 3S—質量工程師必備檢測儀器 • 經過校準的測量裝置,符合認證參考標準的官方測試設備 • 前期配料或注塑工藝的質量保證 • 對環境光照不敏感 • LPKF TMG 3S軟件可控的桌面型獨立設備 • 測量不同工件之間的透射率差異, 精確度< 1 % • LPKF測試實驗室和檢測過程符合 IATF 16949 標準

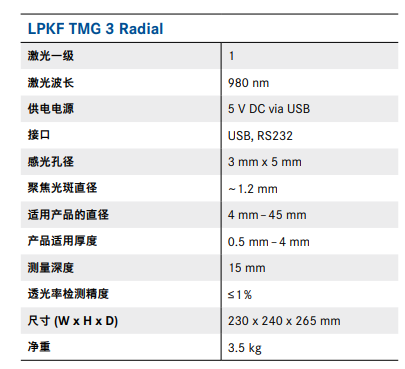

3.LPKF TMG 3R 徑向?qū)ΨQ零部件的透光率測量

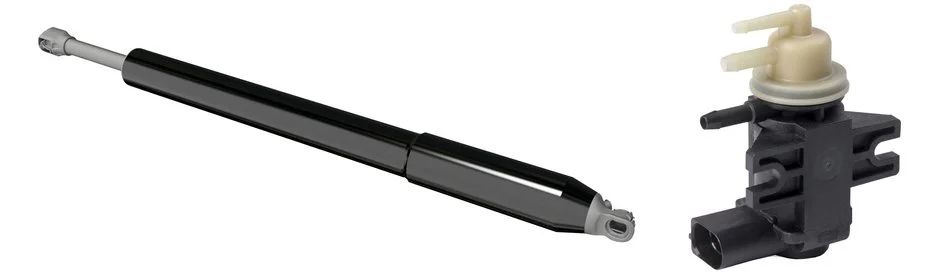

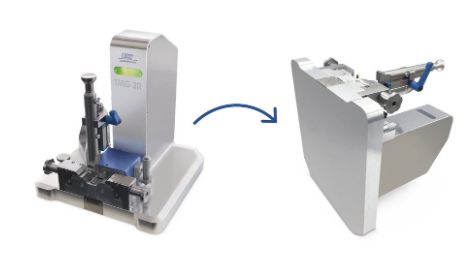

TMG 3R-管狀件的免破壞測量方案 適用于測量980nm波長激光透射率的可追溯的經校準及認證的設備,可檢測由注塑成型引起的材料偏差,結果將在幾秒鐘內獲取。 • 兩種操作方向——水平和垂直/水平,便于放置及測量,適用于較長的零件或類似管道/垂直形狀的產品,也適用于較短的零件及微控傳感器 • 不同尺寸的調節功能和實現精確同時靈活零件定位的螺栓 • 對光干擾不敏感 • 使用電腦和軟件進行獨立操作 • LPKF測試實驗室,程序符合IATF 16949標準 • 可選:用于自行校驗透光率的玻璃校驗片

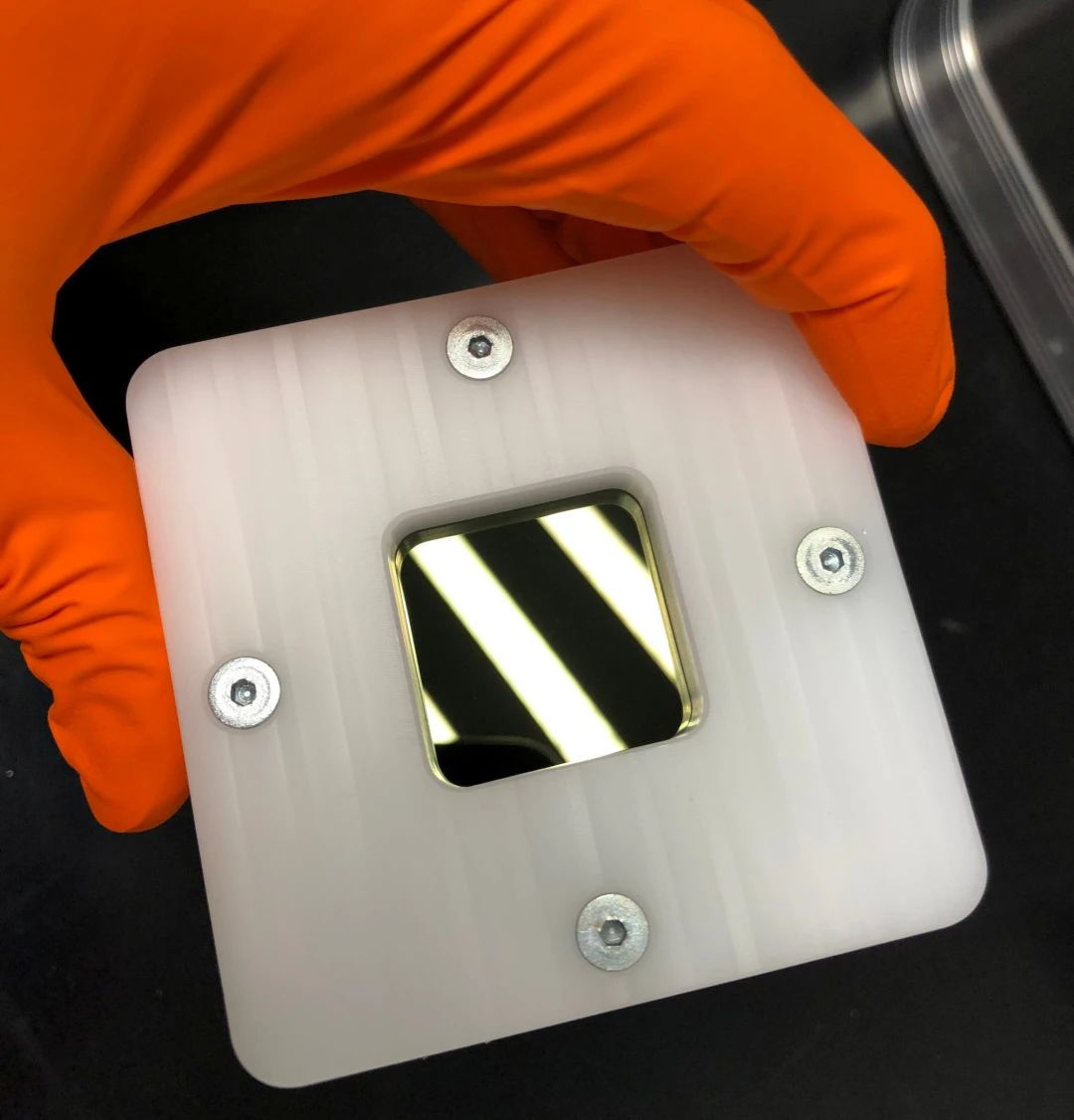

4.定值透光率的玻璃校驗片 用于實驗室內的自行校驗
TMG 需每六個月用標準透光率的校驗片比對一次偏離且每年送校一次。 文章來源:LPKF樂普科 注:文章版權歸原作者所有,本文僅供交流學習之用,如涉及版權等問題,請您告知,我們將及時處理。
