產品設計理念

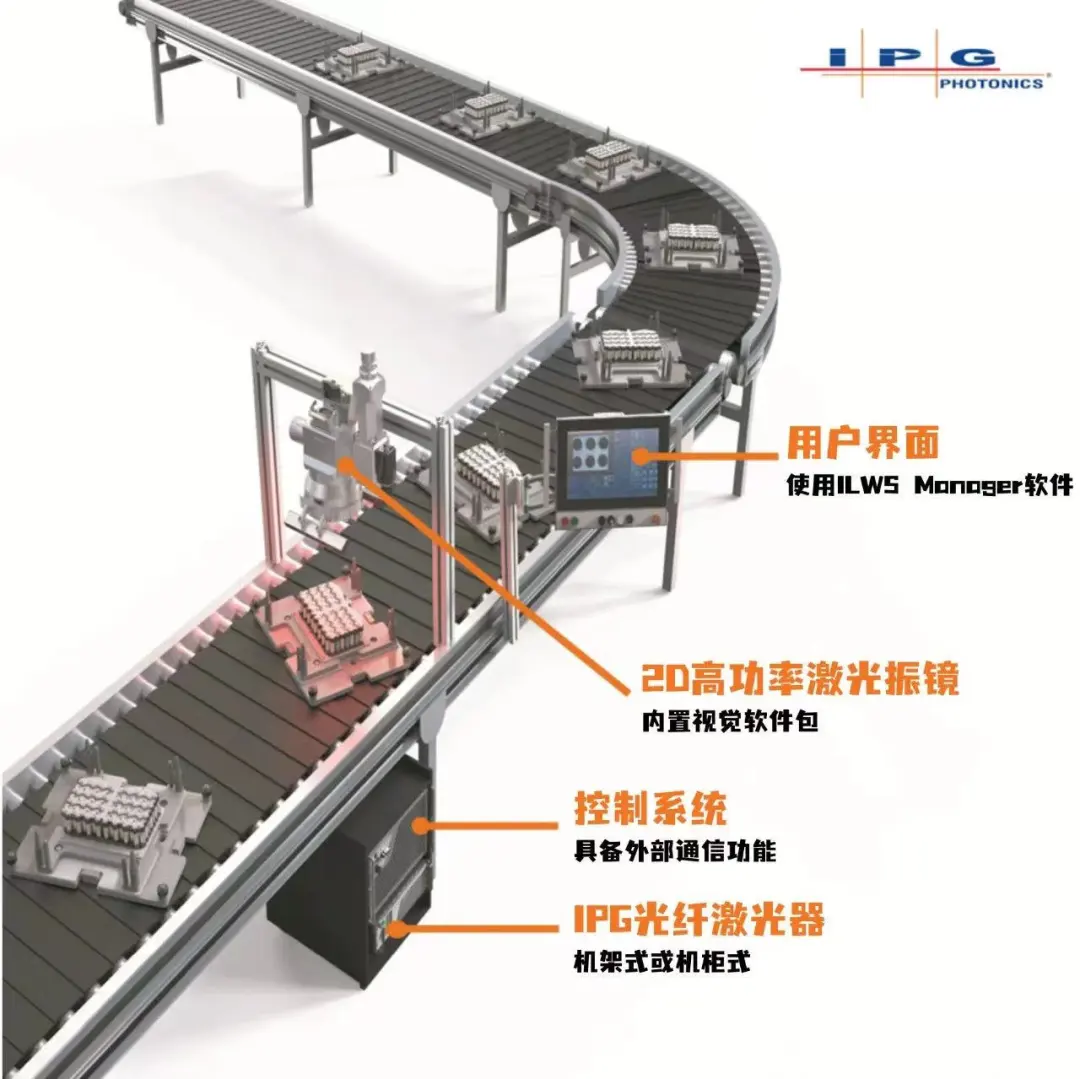

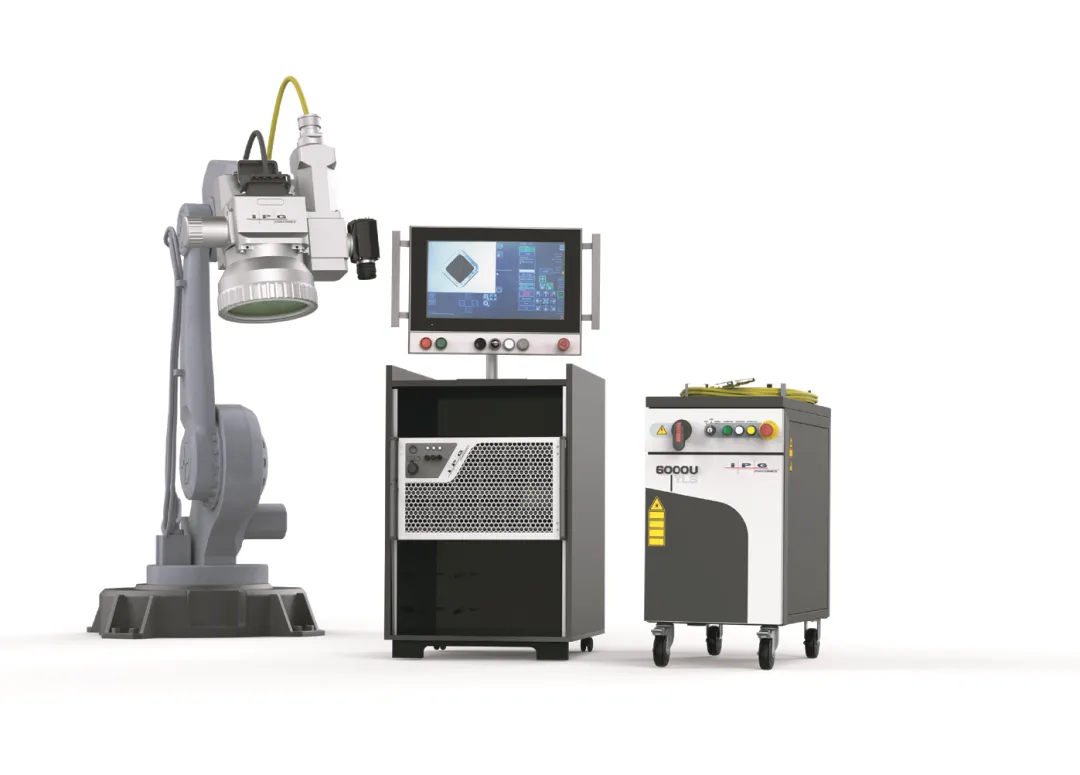

ILWS(Integrated Laser Welding System)是一套激光焊接集成子系統，其將激光器、振鏡和可編程控制器組合在一個預先配置好的交鑰匙激光加工系統中，易于與自動化生產線或機器人焊接單元以及IPG光纖激光器進行集成——高系統集成度可減少集成過程中的出錯、時間和成本，使集成商和客戶可以將更多精力專注于零部件的加工和整個生產線上。

ILWS內置了一整套的激光振鏡視覺控制軟件，可實現對激光器、振鏡的穩定控制；視覺糾偏系統，還能輔助修正零件的裝配誤差，進一步提高生產質量。

• 專業&成熟工藝應用的焊接解決方案
• 成熟工藝應用的工業級標準化產品
• 高集成度的激光焊接系統
• 穩定可靠的激光、振鏡控制軟件
• 內置同軸視覺糾偏系統，修正裝配偏差

高集成兼容度

ILWS系統的整體化集成，使得集成商用戶通過完成總線通訊即可實現使用，而不需單獨進行激光器，振鏡和視覺的設置與控制。只需要一根總線跟客戶PLC一通訊就行了，大大降低了集成難度和風險，充分體現了其“即插即用”的特點。

激光焊接集成子系統兼容性高，可輕松匹配光纖激光器、振鏡和視覺系統，適用于客戶的各類應用場景。系統內置控制器、用戶界面和軟件，配置簡單，快速安裝后即可導入產線進行材料加工。

產能質量雙提升

多點識別提高識別效率約70%

整體識別減少重復定位時間10~25s

功率提升，提高焊接效率37%

功率密度提升，提高焊接效率24%

多焊點識別——視覺識別效率升級

整體識別——流程效率提升

AMB激光器提升焊接質量

抑制飛濺、提升銅焊接穩定性

焊接飛濺對比 。常規激光器（上）IPG AMB激光器（下）

高功率2D振鏡優化焊接軌跡

激光功率12kw

✔️市場上最高功率

✔️100% duty time

✔️增加焊接速度

掃描范圍250*250

✔️超大振鏡掃描范圍

✔️一次性焊Φ230mm以下電機

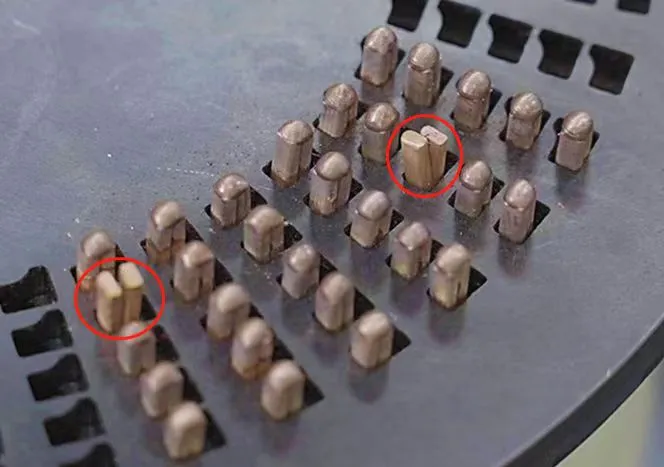

不良焊點處理減少夾具報廢

不良焊點間隙和錯邊過大，會使得激光燒損下方漆皮，造成產品報廢。裝配誤差控制焊接間隙和錯邊量檢測，超過閾值跳過不焊。

預設焊點位置和偏差范圍，實際焊點位置與預設焊點位置對比。防止識別失敗的焊偏，造成夾具和產品的報廢。
