膠體量子點激光器研究現狀和展望
材料來源:紅外芯聞

2023年諾貝爾化學獎?lì)C發給了Moungi G.Bawendi、Louis E.Brus和Alexei I.Ekimov,以表彰其在量子點領域的開創性研究工作。雖然量子點為基礎物理研究提供了理想的平臺,但在應用方面還遠未展現其天賦。其中,量子點獨特的電子結構和可溶液加工特性,使其在低成本、高性能激光領域具有廣闊的前景。經過20余年的研究,膠體量子點激光器取得了令人矚目的進展,然而,目前的膠體量子點激光器仍未實現商業化,這說明人們對膠體量子點激光器基礎物理的理解以及對關鍵制備技術的掌握仍有欠缺。

據麥姆斯咨詢報道,近期,南京理工大學材料科學與工程學院與格萊特研究院組成的科研團隊在《中國激光》期刊上發表了以“膠體量子點激光器研究現狀和展望”為主題的文章。該文章第一作者和通訊作者為王躍。

本文對膠體量子點激光器在近年來的工作進展進行了梳理,并提出了膠體量子點激光領域所面臨的挑戰,以及克服這些挑戰的研究思路。最后,對膠體量子點激光器的未來前景和潛在應用進行了展望。

膠體量子點激光器的研究進展

根據泵浦方式的不同,膠體量子點激光器可以分為兩大類:光泵浦膠體量子點激光器和電泵浦膠體量子點激光器。在實驗室和工業界等諸多領域,光泵浦激光器,例如光纖激光器和摻鈦藍寶石激光器等,正發揮著重要作用。此外,在一些特定的場景中,如在光微流激光等領域,基于光泵浦的激光方式是最優選擇。然而,考慮到便攜性和應用的廣泛性,膠體量子點激光器走向應用的關鍵是實現電泵浦下的激光輸出。然而,迄今為止,電泵浦膠體量子點激光器仍未實現。因此,筆者以實現電泵浦膠體量子點激光器為主線,首先討論獲得電注入膠體量子點激光器的關鍵環節,即實現膠體量子點連續波光泵浦激光器,進而延伸到極有可能率先實現商業化應用的膠體量子點光泵浦溶液激光器。鑒于膠體量子點激光器需要滿足環境友好性和可持續發展等要求,筆者探討了近年來環保型膠體量子點激光器的發展,最后對膠體量子點電泵浦激光器研究的最新進展進行了詳細討論。本文主體結構如圖1所示。

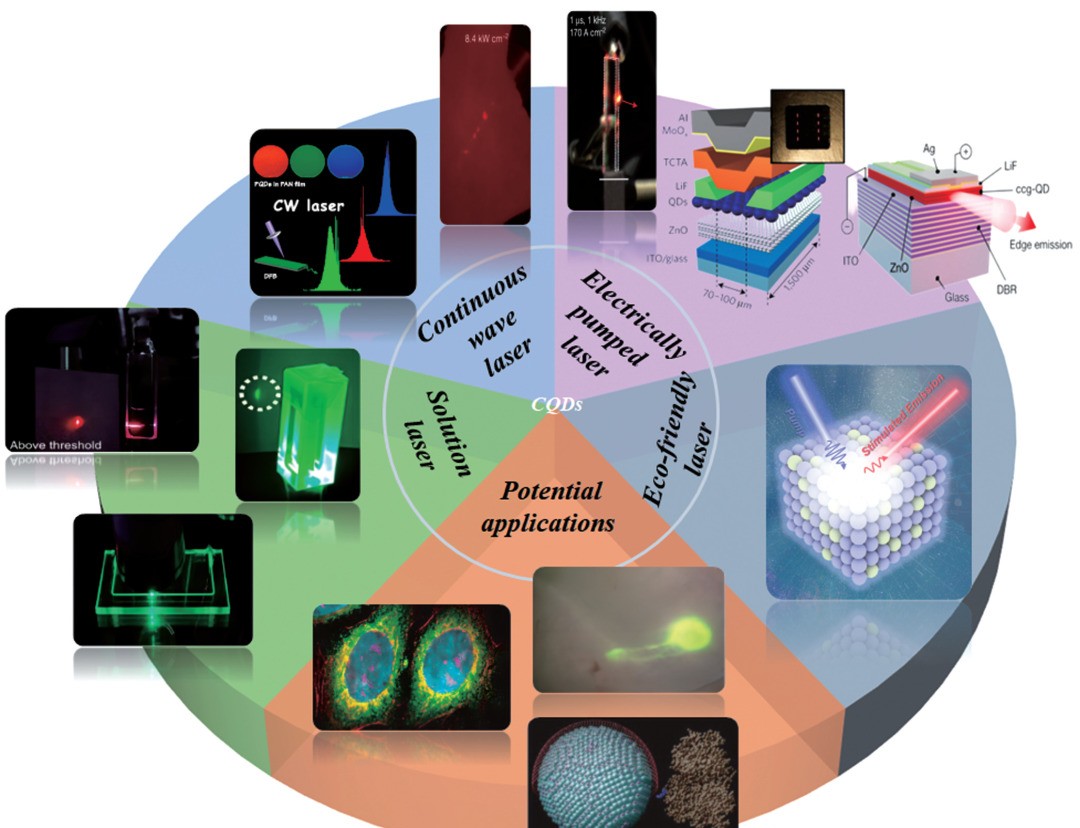

圖1 膠體量子點在連續波光泵浦、電泵浦、溶液激光和環境友好型激光器等領域的部分標志性工作以及潛在的應用前景

膠體量子點連續波光泵浦激光器

連續波光泵浦激光器被認為是邁向電泵浦激光器的重要一環。然而,在較高的激發密度下,量子點會產生嚴重的俄歇復合。與此同時,量子點中會產生大量的焦耳熱,導致材料中出現缺陷以及發生降解等物理化學反應,從而極大地抑制了膠體量子點連續波光泵浦激光器的研制。因此,在獲得電泵浦膠體量子點激光器之前,需要對膠體量子點連續波光泵浦激光器開展詳細的研究。

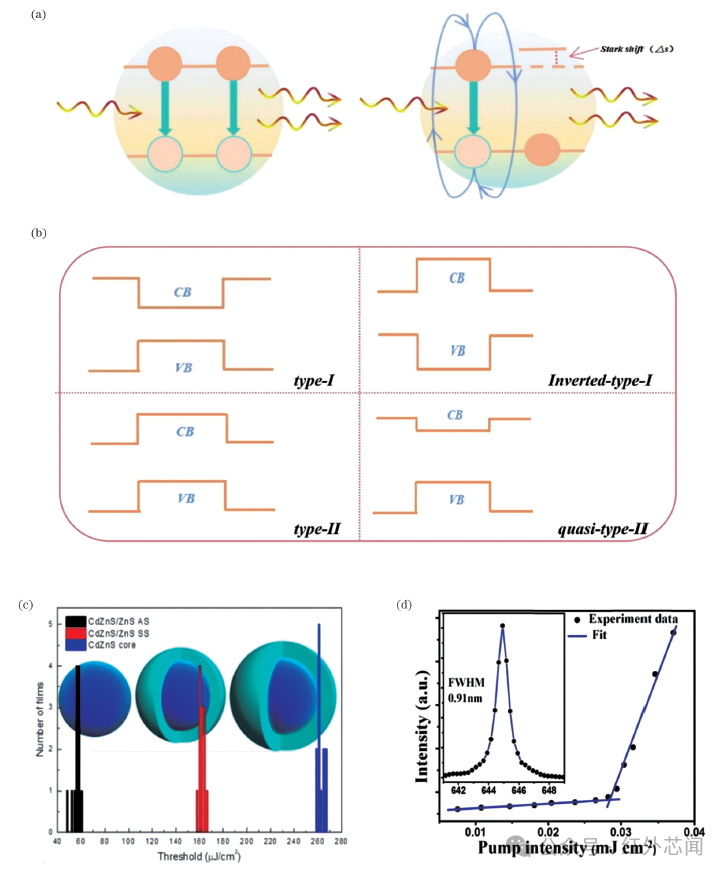

圖2 膠體量子點光泵浦激光器的部分研究成果

總體而言,具有組分漸變結構或者核殼界面漸變結構的膠體量子點具有較強的光學穩定性、較高的熒光量子產率和較好的表面保護效果。此外,可以通過改變組分比例來實現對光學性能的調控,也可以通過調節核殼結構及其厚度來調控量子點的光學和電子特性,進而降低俄歇復合影響。因此,這兩種方法都是實現膠體量子點連續波光泵浦激光器的良好選擇。

除了調控量子點核殼微結構以外,某些量子點材料還表現出了本征上相對較慢的俄歇復合速率,其背后的機制尚不清晰,可能是缺陷、雜質等外界因素的作用。在量子點激光焦耳熱的產生和抑制方面,研究人員也開展了大量工作。實驗發現,即使在超短飛秒激光激發下,量子點中也會產生大量的焦耳熱,焦耳熱主要來源于熱載流子弛豫和非輻射載流子復合等作用。對于經典的II-VI族半導體量子點,隨著溫度升高,晶格的熱膨脹以及電子與聲子之間的相互作用都會導致帶隙能的降低和自發放大輻射峰位的紅移。因此,選擇具有較高熱導率的量子點和基底材料以及合理的散熱設計是減少焦耳熱積累的最直接方式。

圖3 膠體量子點連續波激光器的部分研究成果

圖4 膠體量子點連續波光泵浦激光器的部分研究成果

膠體量子點溶液激光器

溶液激光器具有柔性和操控性好等獨特的性質和優點,因而受到了國內外的廣泛研究;谌芤旱墓夥糯蠛图す猓芤杭す馄骶邆湟恍┕腆w激光器難以實現的優勢。例如,它可以靈活地?fù)饺氲饺魏未笮『托螤畹墓鈱W(xué)腔中,并且散熱性能好,可以不斷地更換增益介質,因此表現出了較高的穩定性,也更容易實現高功率激光輸出。此外,基于膠體量子點溶液的光學增益系統可以相對容易地與周圍環境隔離,能夠長期有效保存。液相膠體量子點增益材料還可以與微流體和光子學結合,形成高度緊湊和易集成的光流控激光器。然而,盡管基于膠體量子點的溶液激光器具有諸多潛在優勢,但其相關研究報道仍然很少,這主要是因?yàn)橹萍s溶液膠體量子點激光器的物理機制還不夠清晰。

圖5 膠體量子點溶液激光器的部分研究成果

圖6 膠體量子點溶液激光器的部分研究成果

環保型膠體量子點激光器

鎘系量子點(如CdSe)在可見光激光器中的研究較為深入。然而,這些膠體量子點中存在有毒的重金屬,會對環境安全和人體健康造成較大影響,阻礙了其在更多領域的應用。鎘具有毒性較強、不可生物降解等缺點,相較于其他重金屬具有更加嚴格的限制。因此,研究無重金屬膠體量子點激光器成為了當下的迫切需求。

相較于鎘系膠體量子點,鉛基鈣鈦礦膠體量子點具有較弱的毒性。我國有害物質限制使用標準明確規定:電子電氣產品中鎘的質量分?jǐn)?shù)不能超過0.01%,鉛的質量分?jǐn)?shù)不能超過0.1%。近年來,鈣鈦礦材料除了在光伏領域大放異彩之外,在光增益和激光領域同樣也被廣泛研究。鎘、鉛等重金屬元素的存在可能會阻礙它們的商業應用,因此,研發不含重金屬的膠體量子點增益材料至關重要。其中,InP膠體量子點由于具有毒性低以及從可見光到近紅外穩定和可調諧的窄發射,成為最有希望替代鎘基量子點的發光材料之一。

近年來,不含重金屬的ZnSeTe基膠體量子點被大量報道。通過改變硒與碲的占比可以有效調節量子點的發光波長,使其覆蓋整個可見波段,因而ZnSeTe基膠體量子點在光電子器件中具有廣闊的應用前景。然而,ZnSeTe膠體量子點由于存在大量的缺陷,其PLQY仍遠低于傳統的量子點。此外,ZnSeTe基量子點與已有的CdSe量子點相比更容易退化,從而進一步限制了它們的實際應用。因此,開發高質量的ZnSeTe膠體量子點對于充分發揮其效能至關重要。

圖7 環保型膠體量子點激光器

盡管人們已經嘗試了藍綠光發射InP膠體量子點的合成,但它們的發光波長和量子產率較低,無法滿足人們的需求。ZnSeTe作為新一代環境友好型膠體量子點,在藍綠光發光二極管等領域被廣泛研究。

圖8 環保型膠體量子點激光器的部分研究成果

電泵浦膠體量子點激光器

光泵浦激光器通常需要復雜和龐大的光學裝置來實現泵浦,而電泵浦激光器具有小型化、易調制和易集成等優點。20多年來,研究人員為了推進電泵浦膠體量子點激光器的實際應用付出了巨大努力。由于光泵浦膠體量子點激光器早已實現,而通過對比分析光泵浦膠體量子點激光器和電注入膠體量子點激光器的工作原理,可以推斷出攻克電泵浦膠體量子點激光器所面臨的兩個最主要的挑戰:1)如何實現器件中大電流平衡注入,并保證載流子局域在有源區,從而獲得量子點粒子數反轉;2)在不破壞載流子注入的前提下,在電致膠體量子點發光器件中構筑高品質諧振腔。

圖9 電子束光刻小面積LED的代表性方法

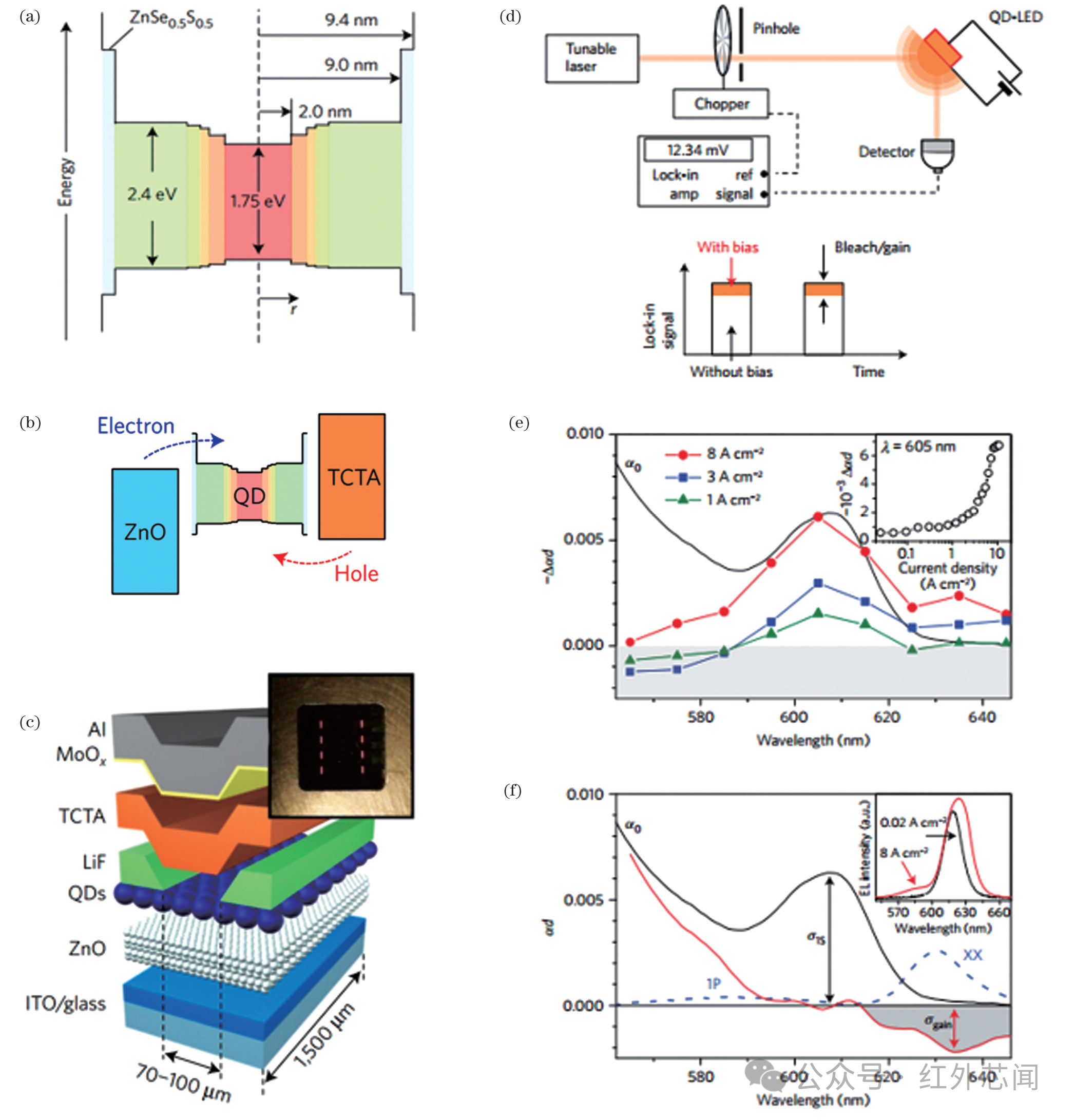

圖10 電泵浦器件的部分研究成果

分布式反饋光柵是目前膠體量子點體系中最常用的光學諧振腔,只需要簡單地進行圖案化就可以將分布式反饋光柵集成到電致發光器件中。并且,可以在不干擾器件垂直結構的前提下,通過改變器件橫向平面上的光柵周期調節腔諧振,從而獨立地調節載流子注入。此外,由于光放大發生在橫向方向,即使分布式反饋光柵的量子點層很薄也能夠產生高的光學增益。

圖11 電泵浦器件的部分研究成果

在電泵浦條件下從器件中觀察到光增益到實現放大自發輻射,這一巨大的進步得益于巨型合金量子點優異的光增益特性和特殊設計的器件堆棧。在研究人員的共同努力下,相信膠體量子點激光器的實現不會太遙遠。

圖12 電泵浦器件的部分研究成果

現存挑戰

在膠體量子點激光研究中,目前最大的挑戰仍然是如何獲得低閾值、高增益、長增益壽命和高穩定性的膠體量子點增益介質。雖然已經報道了諸如納米片、巨型量子點、梯度漸變量子點和鈣鈦礦量子點等新型結構和材料,但目前仍沒有某一種量子點在多個實驗室被證實可以獲得連續波光泵浦激光,這說明量子點的增益閾值和穩定性仍然不足。此外,由于量子點的合成和性能表征缺乏統一標準,不同國家和實驗室對量子點增益性能報道的差異較大,可重復性不高,這也阻礙了對高增益性能膠體量子點的開發。

目前,量子點電泵浦激光仍未實現,說明在量子點激光器件的基礎物理和關鍵技術研究方面仍存在挑戰。膠體量子點是一種新型的可溶液處理的增益材料,可以參考有機發光二極管的電注入器件結構,但是,近期的研究表明簡單的借鑒不足以實現電注入膠體量子點激光?紤]到膠體量子點與有機材料的電子結構和加工方式不同,發展適于膠體量子點的新型的溶液薄膜制備方式以及具有電子、空穴傳輸?shù)裙δ艿牟牧鲜菍?shí)現量子點電致激光的必經之路。

目前研究最為成熟的膠體量子點體系仍然是含有重金屬的鎘系膠體量子點,考慮到環保和生物危害性,發展新型的可持續的膠體量子點激光材料是一大挑戰。

總結與展望

本文從連續波膠體量子點激光器、溶液膠體量子點激光器、環保膠體量子點激光器和電泵浦膠體量子點激光器4方面介紹了近年來膠體量子點激光器研究的進展,探討了具有普適性的非輻射俄歇復合的抑制方法、焦耳熱的處理方式、光學增益機制的調控和不同類型微腔的選擇。

在未來的工作中,光泵浦量子點激光器和電泵浦量子點激光器研究應齊頭并進,在基礎研究和實際應用中扮演同等重要的角色。在膠體量子點激光器實用化過程中,許多共性問題急需解決,如何發揮膠體量子點獨特的性質和作用有待人們繼續挖掘。首先,在提升膠體量子點增益性能方面,需要新的理論和技術指導。Taghipour等采用“電子摻雜”和“超快級聯電荷轉移”策略均顯著降低了膠體量子點薄膜的激光閾值。近日,Wu課題組提出了一種降低閾值的新策略——利用電聲耦合來誘導激子吸收和發射之間產生較大的斯托克斯位移,從而回避單激子和雙激子吸收帶來的損耗。從物理層面深入探索膠體量子點增益新機制,有望為進一步降低激光閾值提供思路,從而推進膠體量子點激光器的實用化進程。其次,隨著AI等新興技術的迅速發展,借力學科交叉,有望推進膠體量子點激光器的發展。如今,借助超級計算機和模擬技術,可以迅速判斷具有不同尺寸、形狀、材料組成等的量子點的物理特性,并對其光學、電學、磁學等方面的性能進行精準有效的預測,大大降低了對量子點光學增益和激光性能研究的難度,同時大大縮短了研究周期,加快了對新型高增益性能膠體量子點的研發。最后,迄今為止,大部分膠體量子點激光器的研究工作集中在材料和器件制備上,這當然至關重要,然而,在膠體量子點激光器的潛在應用探索方面,研究還相對較少。例如:將膠體量子點與不同的柔性基底相結合,能夠制造出可彎曲折疊的激光器件,這是現有激光器難以匹敵的;基于膠體量子點的激光顯示憑借其所具有的高純度、高飽和色彩和高亮度發射等優點,可以呈現更加鮮艷和逼真的圖像效果;借助膠體量子點的制備和加工技術,將膠體量子點激光器應用于可穿戴電子器件,可以利用其獨特的光學性質和敏感性來檢測和測量壓力、應變、濕度等各種環境參數,在醫療監測、智能穿戴設備以及人機交互界面等領域具有巨大的應用潛力,也為實現高精度、便攜式和柔性化傳感提供了新的可能性。

隨著材料科學、光譜學和器件技術的進一步發展,相信在不久以后由溶液加工的膠體量子點激光器將在各種光電子應用中發揮重要作用。

論文鏈接:

DOI: 10.3788/CJL231474
