文/Sally Cole Johnson

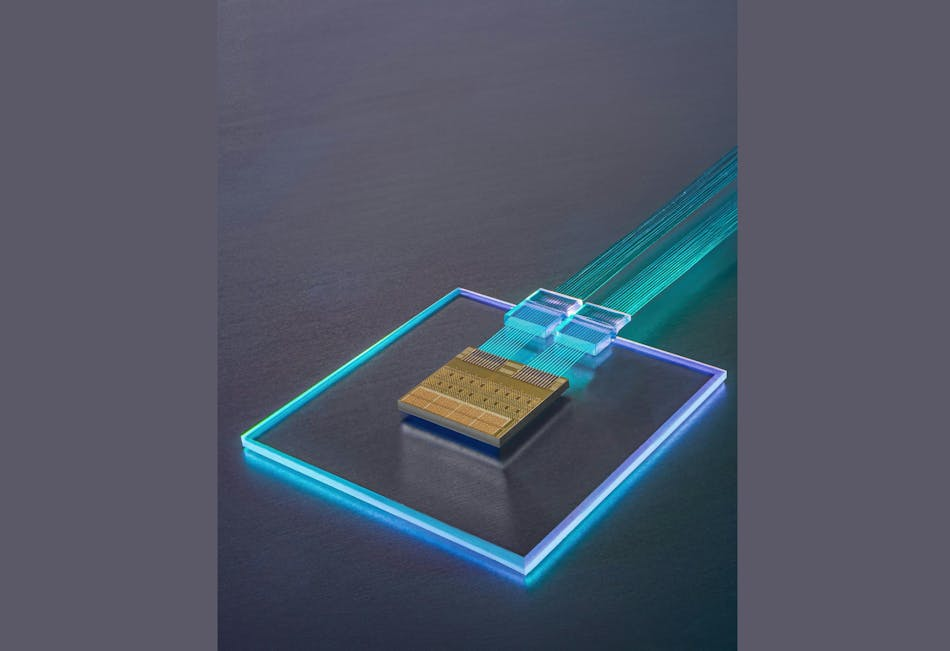

圖1：傳輸速度為 4TB/s雙向帶寬的 TeraPHY 光 I/O 芯片。

Ayar Labs正在率先為人工智能（AI）系統架構中的最大瓶頸提供解決方案：主要是在圖形處理器（GPU）或中央處理器（CPU）等計算芯片之間進行高帶寬數據傳輸。

如今，GPU和CPU之間的通信是通過銅線進行電路傳輸?shù)�。然而電子架�?gòu)的路線即將走向終點，而光信號則提供了一條更復雜的前進道路。未來的芯片到芯片之間的通信，將需要光子技術。

“我們的 TeraPHY 系列封裝光芯片可以與計算芯片封裝在一起，將光的數據流量轉換為電子的數據流量，從而使電子能夠‘與芯片上的系統對話’。然后，光離開封裝并傳播到另一個芯片上的另一個 TeraPHY，”Ayar Labs商業運營副總裁Terry Thorn 說，“它允許 TeraPHY 用它能理解的語言（即電子）與片上系統（SoC）對話，同時用光子實現封裝之間的通信。”與目前最先進的技術相比，這種技術大大改善了延遲、帶寬和能效。

“我們用SuperNova遠程多波長光源為芯片提供光源，”Thorn補充道，“對于芯片組（chiplet）中的每個傳輸組件，都必須有一個光源來傳輸數據，因此每個chiplet都有一個從SuperNova發出的光源。”

SuperNova 采用分布式反饋 (DFB) 激光陣列。第一代產品有 “8個端口，與芯片上的8個端口 1:1 配對，”Thorn解釋說，“每個端口或者SuperNova中的光纖分別攜帶8個波長。每個波長都是一個數據傳輸切片（transport slice）。8個端口乘以8個波長意味著64條數據路徑。”

目前正在設計的下一代SuperNova，預計將于2025年推出樣品，Ayar Labs 將保留其 8 端口配置，但將波長數增加一倍，達到 16 波長，實現了數據路徑的加倍。Thorn說，“這就是我們的SuperNova所使用的激光陣列。”

在光子集成芯片方面，第二代 TeraPHY（將于 2025 年推出）的核心技術將保持不變。但一個重要的變化是轉向電子接口——通用芯片快速互連（UCIe）標準封裝。

“從采用的角度來看，符合行業標準對我們來說很重要。”Thorn說，“UCIe規范將極大助力第二代芯片的市場應用。”

UCIe 規范由計算芯片制造商使用，因此可以說，它為 Ayar Labs 提供了一個電氣著陸區。Thorn解釋說，“由于我們的芯片組和他們的計算芯片是按照相同的規范制造的，并且可以相互交流，這就為我們在市場上提供了更廣泛的應用——有可能將相同SKU（庫存單位）的芯片組應用到許多不同類型的計算和數據流量架構中。

從芯片的光子學角度來看，激光能力的增強也提高了芯片的能力。“目前的芯片速度是4TB/s，而即將于2025年推出的采用UCIe結構的芯片速度將達到 8TB/s。”Thorn說。Ayar Labs的芯片是由GlobalFoundries在其Fotonix工藝（300mm硅晶圓；見圖2) 上制造的，而 SuperNova 則來自多個供應商。

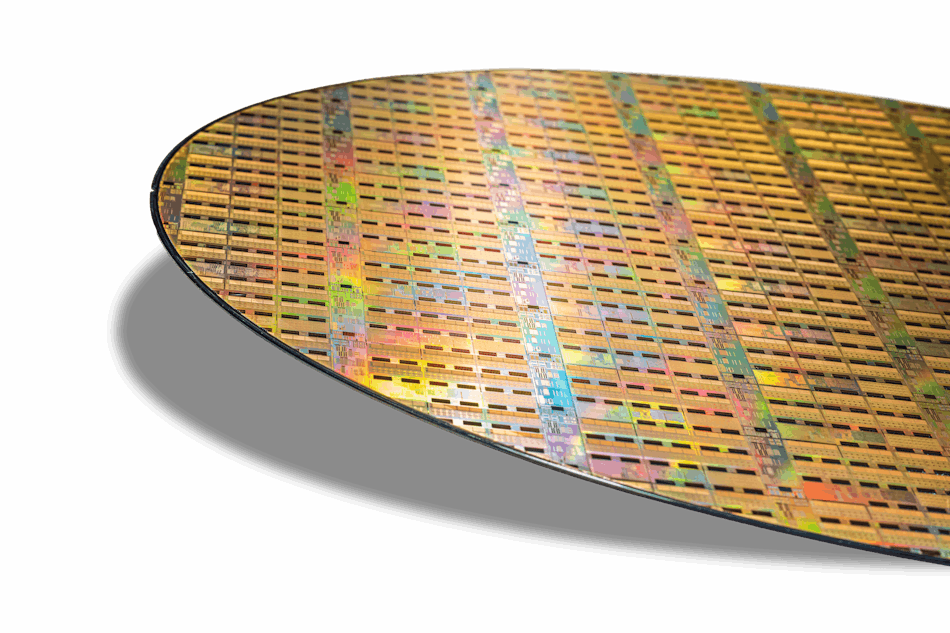

圖2：基于 GlobalFoundries Fotonix 單片射頻 (RF) 互補金屬氧化物半導體 (CMOS) 的 TeraPHY 光學 I/O 晶圓。

硅片上的集成光子學

將光子技術集成到多芯片封裝中時（見圖 3），會遇到一些挑戰。

“我們正在將光子技術融入到電氣封裝中，”Thorn說，“制造過程中有幾件事是不同的：首先，需要測試封裝中的電路，以確保其‘良好’并達到預期性能，但現在還需要測試封裝中的光子學，這是在封裝測試線上實施的新行為。我們和合作伙伴花費了大量時間和精力，來確保我們在封裝和測試方面具有大批量生產能力。”

光子學封裝中涉及的光纖（不僅僅是光纖的連接，還包括光纖束在系統中的路由）需要以大批量的方式完成。

另一個挑戰是熱管理。Ayar Labs創建SuperNova的原因之一是，“激光在溫度動力學上的表現與硅不同，”Thorn說，“我們的芯片采用CMOS工藝制造，因此它能承受的溫度范圍和表現與 CPU 和 GPU 所用的硅片相同。但是，當激光器開始變熱或在硅所達到的溫度下工作時，它們的表現就開始不同了。它們的壽命會受到影響，波長的產生、跟蹤和移動方式也會受到影響。”

因此，激光光源是單獨遠程搭建的，并且設計成可以放置在服務器機架的不同部分，甚至遠離服務器機架，為激光器的壽命提供更有利的環境，而芯片則可以放在硅片旁邊。

圖3：一個包含四個TeraPHY光I/O芯片和客戶專用集成電路的多芯片封裝。

發展計劃

Ayar Labs 已經生產了數千個芯片的工程樣品，以供市場來檢驗其制造、封裝和測試過程。

“根據我們的客戶在解決數據中心內部問題方面的需求，以及他們在生態系統支持方面取得的進展，預計到2026-2028年期間，

光I/O的商業產品將會大量涌現。”Thorn說，“大家首先會看到它被那些需要它并能帶來最大利益的領域所采用——人工智能基礎設施領域。未來在任何需要更大通道、更低能耗、更快傳輸數據的地方，都將會采用光 I/O。”

除了人工智能基礎設施，Ayar Labs還與Lockheed Martin等公司合作，探索飛機上的雷達系統如何從光學芯片中受益。“雷達系統的計算芯片與銅線相連，所以雷達系統之間的通信都是通過銅線進行。”Thorn解釋說，“如果用光纖取代銅線，用光互連取代電互連，不僅可以獲得更快的數據傳輸速率，讓你以不同的方式思考如何使用雷達系統，而且還可以減輕飛機的重量。只要能減輕飛機或輪船的重量，就能將其轉移到其他可能需要攜帶的有效載荷上，從而從中獲益。”

Ayar Labs正在研究的另一個很有意思的應用領域是與愛立信合作開發的基站塔——探索在基站塔頂如何采用光學芯片實現更多的計算結構，而不是將計算送到更中央的計算中心。

預計在 2026-2028 年人工智能基礎設施和數據中心應用窗口之后，許多其他市場也可能會跟進。

“參與到這項工作中真的很酷，”Thorn 說，“在行業內，很少有機會參與到真正徹底改變數據中心和計算引擎工作方式的事情中。這項工作就是其中的一個時刻，能夠參與其中真的令人非常興奮。”
