大多數熟悉大型工業激光加工的人都見過一臺高通量的激光數控機床，以令人眼花繚亂的速度切割出大型鋼板和鋼管。我們這些從事激光微加工的人，零件的質量取決于微米級的加工精度，想知道我們是否能在實現如此高的機器吞吐量的同時，仍然生產出高精度的零件。答案是肯定的——然后問題就變成了“怎么做？”本文探討了機器設計和控制方面的基本考慮，人們必須熟悉這些考慮，才能從精密激光微處理機中獲得最大的吞吐量。

在制造過程中，確定可接受部件的標準通常是不可協商的。零件公差是由零件正常或安全運行的要求確定的。它們規定了制造過程的允許誤差預算。然后，由機器設計、控制器功能和加工過程中激光材料相互作用產生的不同誤差源“耗盡”了誤差預算。在制造高精度零件時實現最大吞吐量的關鍵是盡可能多地為動態跟蹤誤差留下誤差預算。遵循健全的系統和結構設計原則，并選擇一個功能強大的運動控制器-一個利用動態跟蹤誤差預算的最大優勢-將最大限度地提高吞吐量，因此是激光微加工系統的經濟理由。

制造系統的結構設計是提高制造系統高通量運行能力的基礎。為了使控制系統拒絕并最小化誤差，用于“觀察”系統內運動的傳感器必須能夠觀察工具和零件之間的相對運動。在大多數系統中，這些傳感器并不直接觀察工具尖端的運動，即激光光斑，相反，它們的信息來自光學讀取頭，該讀取頭查看嵌入在運動系統機制中的編碼器刻度（實際上是一把尺子）。因此，為了盡可能地為控制器中的動態跟蹤預算節省誤差預算，設計人員必須盡量減少由于機架內彎曲或振動引起的不可觀察誤差。使不可觀測誤差最小化的關鍵是使結構的剛度最大化。實現最大剛度的一種方法是最小化機器結構回路的長度。結構環是由機器運動產生的力與相應結構元件產生的力相一致或相等或相反的力的路徑。想象一下，組成機器結構元件的材料是由成千上萬個微小的彈簧串聯在一起形成的。在串聯鏈條上增加更多的彈簧實際上降低了鏈條的剛度。因此，設計人員應縮短彈簧元件的結構“鏈”以使機器變硬。此外，并聯增加彈簧元件使鏈條更剛性。為了獲得最大的剛度，設計人員應該在機器的框架上添加冗余支持慣性力的結構元件。機器越硬，注入結構的能量就越多，而不會造成不必要的運動。這允許用戶更快地推動運動控制元素，具有更多的加速度和能量，同時最大限度地減少不可觀察的處理錯誤。下面的圖1描述了機器結構回路和彈簧元件的串聯與并聯。

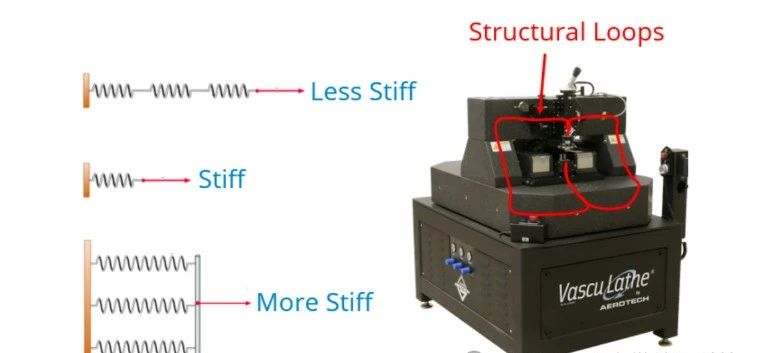

圖1所示。串聯添加彈簧會使彈簧鏈變得不那么僵硬，而平行添加彈簧會使彈簧鏈變得更僵硬。這一原理可用于最大化機器結構回路的剛度。

一個剛性的機器，允許注入更多的能量，而不彎曲，節省更多的誤差預算，為其他地方，是一個直接的改進。這為提高吞吐量的下一個重點領域鋪平了道路：機器動力學原理。隨著運動平臺和機架剛度的增大，其固有頻率也隨之增大。隨著它們的固有頻率增加，它們的可控性和生產速度也會提高。

每個運動軌跡——激光光斑制造零件所需的路徑——都有產生運動所涉及的每個軸的光譜內容。每個軸的命令都有一定的正弦波頻帶，需要用數學級數或求和來表示它。下面的圖2顯示了一個階躍函數及其使用有限帶寬的正弦波近似的例子。

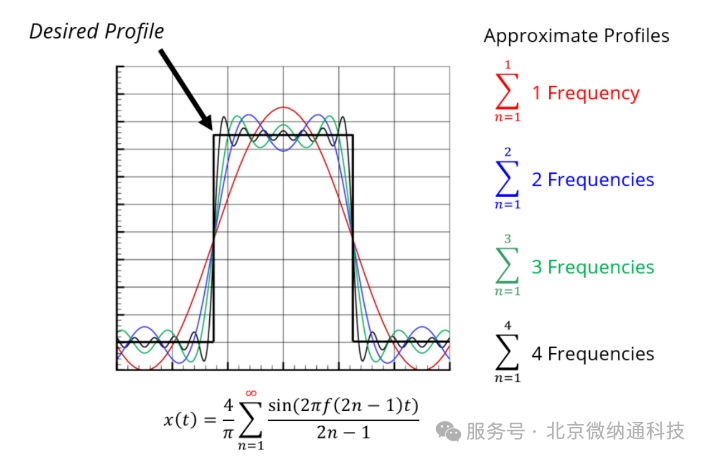

圖2.用正弦波的級數和逼近階躍函數。近似值中使用的正弦波頻率或帶寬越多，近似值與階躍函數越接近。階躍函數需要無限級數的正弦波來完美地表示，但平滑函數可以用有限級數或帶寬表示。

在這個階躍函數的例子中，需要無限的帶寬來完美地逼近階躍，這使得它不可能在實際機器中實現。這是運動程序員盡量避免發送給機器的命令不連續的一個主要原因。圖2中演示的原理適用于每個命令信號。當運動輪廓是多維的，涉及多個運動軸時，機器遍歷該輪廓的速度會改變發送到每個相關軸的命令帶寬。這種關系的一個簡單例子是用兩個軸來創建一個圓。在基礎三角學中，兩個軸穿過一個圓，在位置、速度和加速度上經歷一個正弦波。每個軸被要求執行的正弦波的頻率與圓通過的速度成正比。機器需要走一圈的速度越快，所涉及的每個軸的正弦波的頻率就越高，必須能夠在位置、速度和加速度上表現出來。對于任何運動軸執行所提供的命令配置文件，該配置文件的帶寬必須在運動系統的帶寬內。沒錯，每個運動系統都有帶寬。

控制系統依靠反饋信號、伺服控制回路和強大的電機對命令做出反應，并使實際結果與期望結果相匹配�？刂葡到y(tǒng)的反應速度取決于控制器在實際運動與命令運動不完全匹配時做出決策和效果變化的速度。這種“控制系統的反應速度”幾乎完全取決于所使用的控制產品的規格和設計。軌跡產生率、電流閉環率（給定電機驅動產生的電流可以改變的速度）和設備電機產生的峰值力等規格將決定控制系統的反應速率。因此，選擇功能強大的控制產品和強大的電機對設計師有利，這是一個有些明顯的結論。然而，控制系統的反應速率只是整個運動系統響應命令能力的一部分，即運動系統帶寬。運動平臺的物理剛度和控制系統帶寬的結合決定了整個系統的動態能力。給定相同的控制系統和電機，機械系統的固有頻率越高，即越硬，則系統能夠成功響應的頻率帶寬越大。

一般來說，運動控制中最重要的信號是加速命令。加速是機器操作員感興趣的主要信號，因?yàn)樗�與機器控制器實際控制的東西最密切相關，即電機的電流。送入各軸電機的電流與各電機產生的力成正比。每個電機產生的力與機器運動時該自由度所經歷的加速度成正比。跟蹤誤差，或由于運動系統無法完美地遵循指令軌跡而注入到生產過程中的誤差，與指令加速度帶寬中超出運動系統帶寬的部分成正比。一輛基于懸掛系統、發動機和駕駛員的汽車只能以一定的速度穿過賽道，如果被迫以超過其極限的速度轉彎，它就會沖出道路。這對于激光加工機也是一樣的。通過了解在運動配置文件中發送到機器的加速命令的帶寬以及機器的反應能力或動力學的帶寬，我們有一個堅實的基礎，以確保高質量的零件生產在最大的吞吐量。一些先進的運動控制器實際上提供了一些功能，允許程序員自動考慮運動系統的帶寬，并自我限制發送到機器元件的加速命令，以防止發生過多的錯誤。

結合這些概念為機器設計師創造了一個有意義的信息。機架結構越剛性，機床彎曲和振動對加工結果的影響越小，為動態跟蹤誤差留下更多的誤差預算。運動系統的機械設計越剛性，運動系統的帶寬就越高。所使用的控制產品的性能越高，運動系統的帶寬就越高。運動系統的帶寬越高，在產生相同水平零件誤差的情況下，它所能響應的加速度命令帶寬就越大。在不制造壞零件的情況下，允許加速命令的帶寬越高，在零件生產過程中，可以命令機器越快地遍歷所需的輪廓。因此，機器設計人員應該考慮每一種可能的方法來最大限度地提高機器剛度和控制系統帶寬，以最大限度地提高工藝吞吐量，而不影響零件質量。
