中紅外2.8 μm波段光纖激光器在多個應用領域具有廣泛的用途和潛力，它在醫療、軍事、氣體檢測等領域已得到了快速的發展與應用，如在醫療領域，中紅外激光手術刀因具有非接觸性質和覆蓋水吸收峰，在2.8 μm波段，脂類和蛋白質具有強吸收截面，有助于手術過程中的凝血和提高手術精度；在軍事領域，2.8 μm波段光纖激光器可用于激光指揮與控制、瞄準與測距、激光雷達、防御性激光武器和光學通信等多個方面；在氣體檢測領域，2.8 μm波段光纖激光器可用于檢測和分析特定氣體的吸收譜線。

隨著稀土摻雜離子氟化物光纖的快速發展，2.8 μm-3.5 μm波段的中紅外光纖激光器已經陸續實現成功開發。這些中紅外波段光纖激光器所產生的連續光輸出，主要源自于光纖中的不同稀土離子，如Er3+、Ho3+/Pr3+以及Dy3+離子的電子躍遷過程。與石英光纖相比，氟化物光纖在中紅外波長區域（超過2 μm）具有更高的光傳輸率。稀土的某些能級與玻璃中的摻雜離子相比，氟化物玻璃中的摻雜離子也表現出較長的壽命。隨著摻雜稀土離子ZBLAN光纖的快速發展，2.8 μm波段光纖激光器研究也得到了飛快的進展。

這個波段的激光通常是基于Er3+、Ho3+/Pr3+和Dy3+躍遷激發而實現的。2.8 μm光纖激光器的發展受益于激光器技術的進步、光纖技術的發展。新型的激光器設計、材料的選擇以及新型光纖材料和結構改進了光纖的傳輸特性，使得2.8 μm波段的激光器能夠具備更高的功率和更好的光束質量。通過改變氟化物光纖摻雜離子的種類和濃度，鎖模氟化物光纖激光器能夠?qū)崿F(xiàn)不同波長的中紅外超短激光輸出。

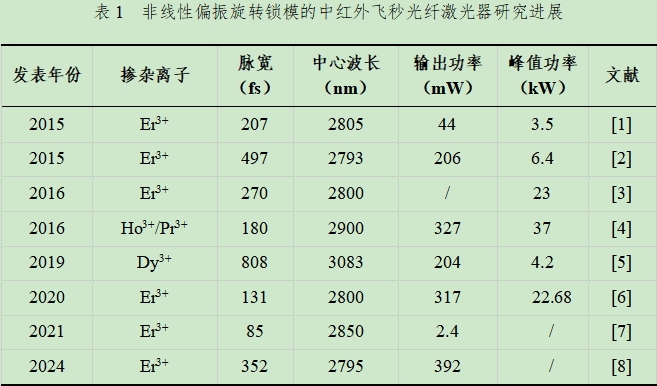

半導體可飽和吸收鏡和二維材料作為Er：ZBLAN光纖鎖模器件產生的鎖模脈沖寬度大多在ps量級。直到2015年，S. Duval課題組成功實現了2.8 μm波段的飛秒鎖模脈沖，采用的增益介質為Er：ZBLAN光纖，并利用非線性偏振旋轉技術作為鎖模方法，最終獲得的脈沖寬度為207 fs[1]。非線性偏振旋轉技術在摻鉺氟化物光纖激光器中的成功使得2.8 μm波段的鎖模脈沖首次達到飛秒量級，這個飛秒脈沖的產生可以歸因于非線性偏振旋轉鎖模的超快響應時間以及孤子整形效應的共同作用。

奧創光子積極布局了醫療和氣體檢測領域的中紅外飛秒激光應用技術預研，重點發展2.8 μm光纖飛秒激光器。該新型光源在摻Er3+的ZBLAN光纖的材料基礎上，采用非線性偏振旋轉鎖模技術產生2.8 μm寬譜種子脈沖；隨后經過兩級光纖放大器，提升平均功率到瓦級；脈沖的時域壓縮通過光纖的材料色散在脈沖放大過程中同時完成色散補償，獲得飛秒脈寬。

預研實驗中使用的6 mol%摻Er3+的ZBLAN光纖，其纖芯直徑為19.2±0.3 um（NA=0.12），內包層直徑為249±5 um（NA=0.5），外包層直徑為475±7 um。ZBLAN光纖的端面處理需要特殊方法，因?yàn)槠淙犴g性差且脆弱，無法像普通石英光纖一樣使用剝線鉗進行剝離；在處理ZBLAN光纖時，首先需要?jiǎng)冸x涂覆層，而這一步驟只能采用化學腐蝕法，實驗中選用二氯甲烷作為化學溶劑浸泡光纖，使涂覆層軟化后剝除。

ZBLAN光纖具有熔點較低的特點，對該光纖的熔接工藝尚未高度成熟，因此選擇了空間耦合的方式對增益光纖進行泵浦。采用980nm的泵浦激光器尾纖具有105 μm的直徑和0.22的數值孔徑，能夠提供的最高輸出功率為9W，經準直和聚焦，進而高效耦合進ZBLAN光纖。所選用的用于準直的CaF2平凸透鏡焦距為18 mm，聚焦透鏡焦距為26 mm，光纖纖芯直徑為19.2 μm，數值孔徑為0.12，計算可知，經過聚焦后的光束和纖芯的數值孔徑匹配且聚焦光斑小于纖芯直徑。

非線性偏振旋轉鎖模Er: ZBLAN光纖激光器（圖 1）由 980 nm 激光二極管 (LD) 泵浦，由平凸透鏡L1和非球面透鏡L2組成的透鏡組用于將泵浦光耦合到增益光纖，光纖的兩端均進行8°角切割以抑制寄生振蕩。人工可飽和吸收器由半波片、四分之一波片和偏振相關隔離器組成。為了降低鎖模閾值，腔內脈沖沿泵浦光方向傳播，因?yàn)楫?dāng)腔內脈沖順著泵浦光方向傳播時，它能夠迅速地被放大，從而更容易積累非線性相移，以便鎖模狀態的啟動。裝置中的鍺板用于脈沖從增益光纖后的40% 輸出耦合器 (OC) 輸出平均功率110mW，重復頻率55MHz，光譜寬度11nm。

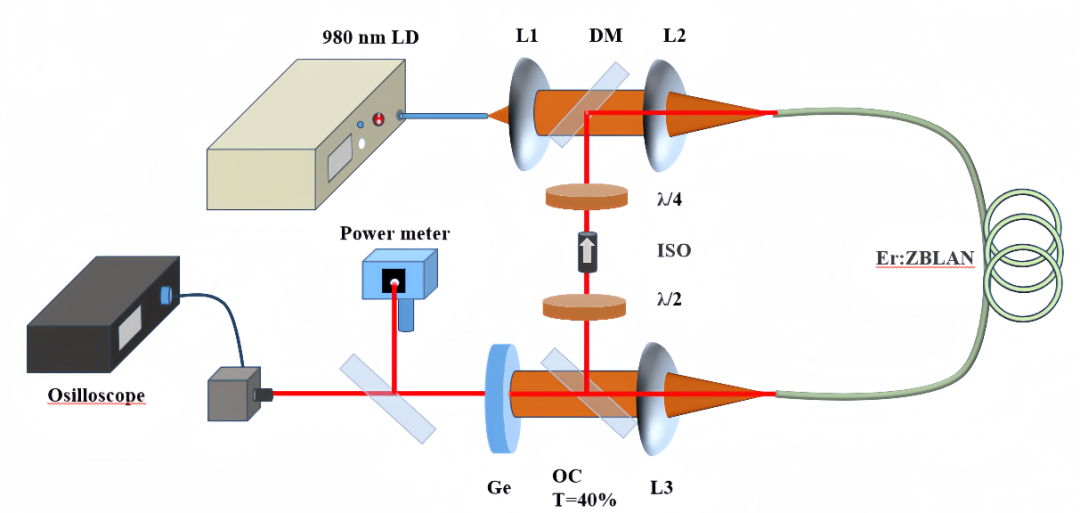

圖1  NPR 鎖模 Er: ZBLAN 光纖激光器的實驗裝置

單模Er: ZBLAN光纖由于纖芯尺寸小而導致的較大的光纖非線性是提高輸出功率的關鍵障礙。LMA Er: ZBLAN光纖是一種直接削弱光纖非線性的方法，它可以減少非線性相移的積累，從而避免飛秒脈沖在放大過程中的時間畸變，此外，芯徑越大光纖的損傷閾值越高。

因此，在構建的單模Er: ZBLAN光纖鎖模振蕩器的基礎上，建立了一種高功率飛秒MOPA激光系統，該系統由單模Er: ZBLAN光纖鎖模振蕩器和預放大裝置以及LMA Er: ZBLAN光纖主放大器組成。預放大裝置（如圖2所示），信號光穿過另一個偏振相關隔離器，以防止放大器中的后向反射破壞鎖模振蕩器的穩定性。由于圓偏振光的有效非線性系數比線偏振低，在放大器之前插入四分之一波片和半波片以調整信號脈沖的偏振，通過改變輸入極化提高氟化物光纖放大器的拉曼閾值。增益光纖與振蕩器光纖型號相同，長度為3 m。輸入光纖端以 8°角切割，增益光纖由多模 980 nm LD 反向泵浦。但是單模Er: ZBLAN光纖由于纖芯尺寸小而導致拉曼效應，該級放大器輸出功率為450mW。

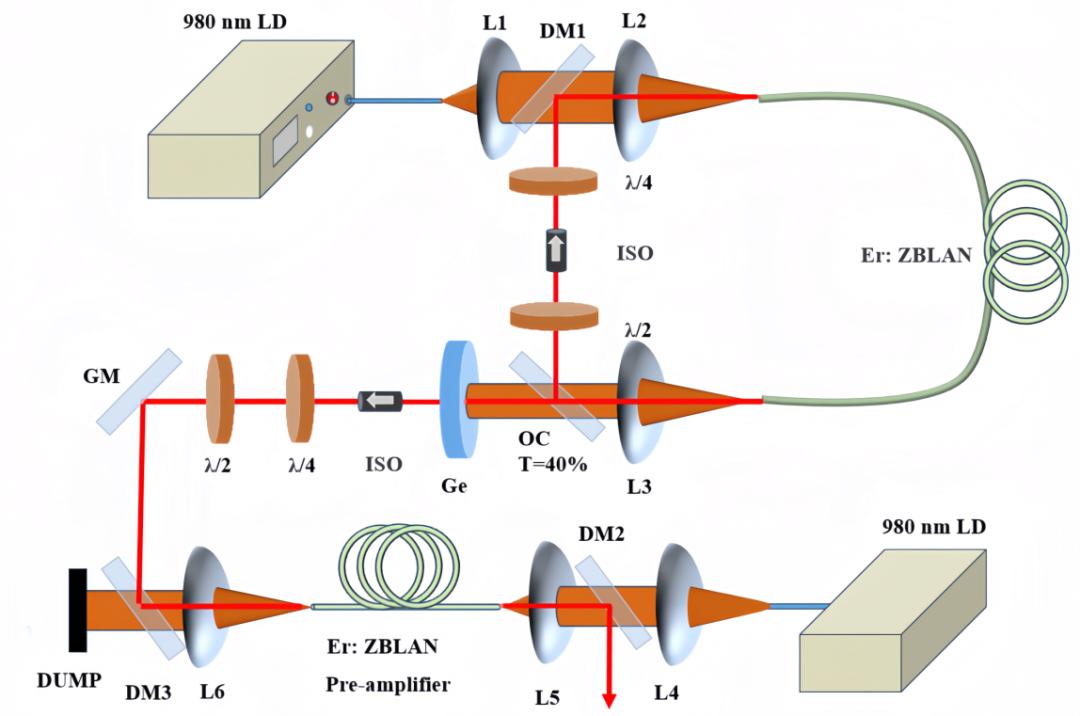

圖2  預放大激光系統示意圖。DM：二色鏡，OC：輸出鏡，ISO：隔離器，LD：激光二極管，λ/2：半波片，λ/4：四分之一波片，L：透鏡，GM：金鏡

為了進一步獲得跟高功率的輸出，利用LMA Er: ZBLAN光纖作為主放大器增益介質，如圖3所示。在主放大器中，增益光纖采用4 m長6%雙包層LMA Er: ZBLAN光纖，芯徑30 μm (NA = 0.12)，內包層直徑300 μm（NA = 0.51）。為了降低增益光纖后端的最高溫度，采用了雙端泵浦方案，使光纖兩端都能分擔泵浦的熱負荷。在9W泵浦功率下，放大輸出1.55W。

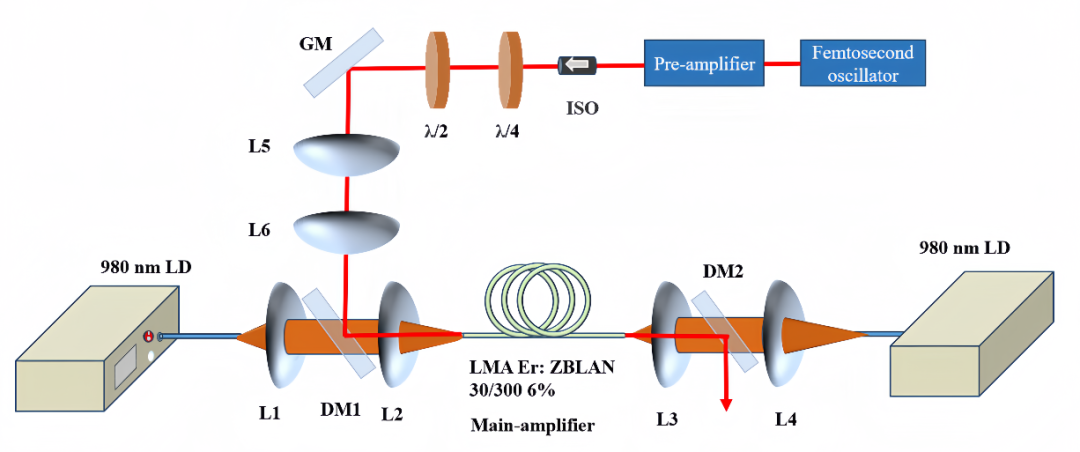

圖3  主放大激光系統示意圖

在2.8 μm波長處，激光器腔內氟化物光纖的群速度色散參量β2=-0.086 ps2/m，由于自相位調制引起的放大器光譜展寬，在此過程中引入了顯著的正啁啾，同時摻鉺ZBLAN光纖在中紅外波段具有負色散，引入的負色散補償了正啁啾，導致脈沖被壓縮，該技術基于絕熱孤子壓縮，在負色散光纖放大器中，適當選擇合適的條件可以發生該壓縮。它的主要優點是可以直接在光纖放大器輸出端實現高能量和超短脈沖，而無需使用任何外部脈沖壓縮器件。最終輸出的飛秒脈沖自相關曲線如圖4，脈寬380fs。下一階段擬通過優化各級光纖放大器的光纖長度和增益，以期獲得更窄的脈寬。

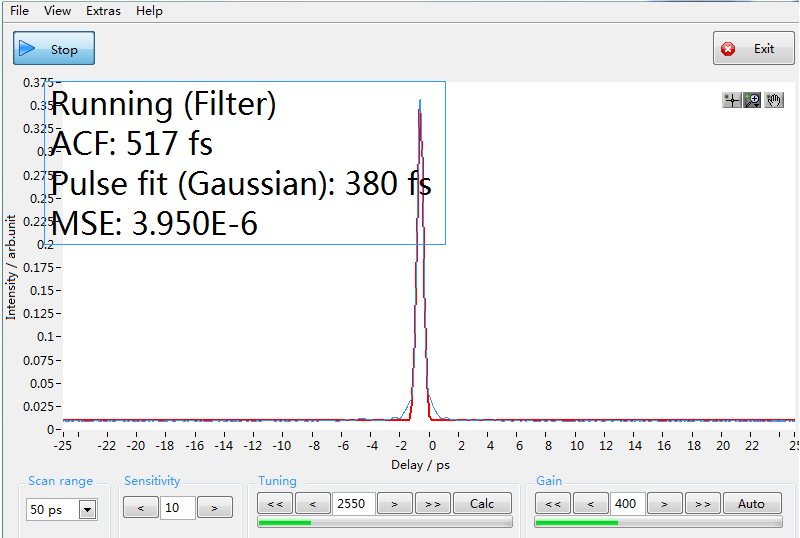

圖4  最終輸出2.8μm放大脈沖的自相關曲線

引用文獻：

[1]Duval S, Bernier M, Fortin V, et al. Femtosecond fiber lasers reach the mid-infrared[J]. Optica, 2015, 2(7): 623-626.

[2]Hu T, Jackson S D, Hudson D D. Ultrafast pulses from a mid-infrared fiber laser[J]. Optics letters, 2015, 40(18): 4226-4228.

[3]Duval S, Olivier M, Fortin V, et al. 23-kW peak power femtosecond pulses from a mode-locked fiber ring laser at 2.8 µm[C]//Fiber Lasers XIII: Technology, Systems, and Applications. SPIE, 2016, 9728: 9-16.

[4]Antipov S, Hudson D D, Fuerbach A, et al. High-power mid-infrared femtosecond fiber laser in the water vapor transmission window[J]. Optica, 2016, 3(12): 1373-1376.

[5]Wang Y, Jobin F, Duval S, et al. Ultrafast Dy 3+: fluoride fiber laser beyond 3 μm[J]. Optics letters, 2019, 44(2): 395-398.

[6]Gu H, Qin Z, Xie G, et al. Generation of 131 fs mode-locked pulses from 2.8 μm Er: ZBLAN fiber laser[J]. Chinese Optics Letters, 2020, 18(3): 031402.

[7]Cui Y, Chen M, Du W, et al. Generation of 85 fs mid-IR pulses with up to 2.4 W average power using an Er: ZBLAN fiber mode-locked oscillator and a nonlinear amplifier[J]. Optics Express, 2021, 29(26): 42924-42931.

[8]Chen Z, Ma S, Yang Y, et al. 165 MHz highly stable femtosecond Er: ZBLAN fiber laser operating at 2.8 µm[J]. Optics Letters, 2024, 49(19): 5451-5454.
