光通信技術是現代信息社會的核心技術之一，廣泛應用于互聯網、數據中心、移動通信、以及光電系統等多個領域。隨著5G技術和人工智能的發展、物聯網（IoT）的普及以及大數據和云計算的快速推進，光通信技術也在快速迭代。面對互聯網流量的指數級增長及未來數據中心互聯、高功率密度超長距離傳輸?shù)刃枨笸苿?dòng)，光通信系統正呈現出更高帶寬、更低延遲、更高可靠性、更高效、更加微型化這五大發展趨勢。

光模塊是用于設備與光纖之間光電轉換的接口模塊，主要用于實現光電信號的轉換，是現代光傳輸網絡中的必要器件，主要由光芯片、光學器件、電路板和輔料（外殼、插針等）構成。應用于光模塊的光學器件，其功能主要為準直、耦合或聚焦，材質有光學玻璃、熔融石英、硅等方案。

其中，硅透鏡相較于傳統的玻璃透鏡，已在現代光學與光電子領域展現出了顯著的優勢，尤其適合光通信行業領域應用：

卓越的光學性能：硅透鏡由于其材料特性，通常擁有比玻璃更高的折射率，這意味著在相同的光學設計中，硅透鏡可以實現更緊湊的結構，減少光學系統的總體積和重量。同時，硅透鏡的高折射率和高光學透明度有助于實現光的高效耦合，減少光在傳輸過程中的損失，提高整個系統的能量轉換效率。這對于光通信、光電探測、光傳感等領域具有重要意義。

成本優勢：與玻璃透鏡相比，硅透鏡的生產可采用微納加工技術如光刻、刻蝕等半導體制造工藝，在批量生產中具有成本優勢。硅透鏡掩模版的制作更為靈活且可重復利用，可降低初期投資成本；隨著半導體制造技術的不斷進步和材料科學的持續發展，硅透鏡的生產成本有望進一步降低。

高效靈活的生產制造：硅透鏡使用晶圓級制造技術提高生產效率，減少材料浪費，并進一步降低生產成本，實現大規模、高一致性、易擴產的批量制造，滿足光通信市場對光學元件日益增長的需求。相比傳統玻璃透鏡復雜的制造流程，硅透鏡的制造過程更加簡潔高效，從設計到量產的周期大大縮短，有利于快速響應市場變化，滿足定制化需求。

與此同時，長距離的通信應用對光模塊及元器件的精度、可靠性和穩定性要求更高，熔融石英材料是更合適的選擇，在多個方面展現出獨特的優越性：

• 具有極高的熔化溫度（約1713 °C）和高熱穩定性，能夠承受高溫環境而不易變形或損壞。
• 熱膨脹系數幾乎是所有耐火材料中最小的，這有助于防止在高溫變化過程中產生開裂或變形，確保產品的穩定性和可靠性。
• 熱導率相對較低，尤其適用于需要減少熱量傳遞或保持溫度穩定的場合。
• 對多種化學物質具有良好的耐腐蝕性，能夠在惡劣的化學環境中保持其性能的穩定性和可靠性。

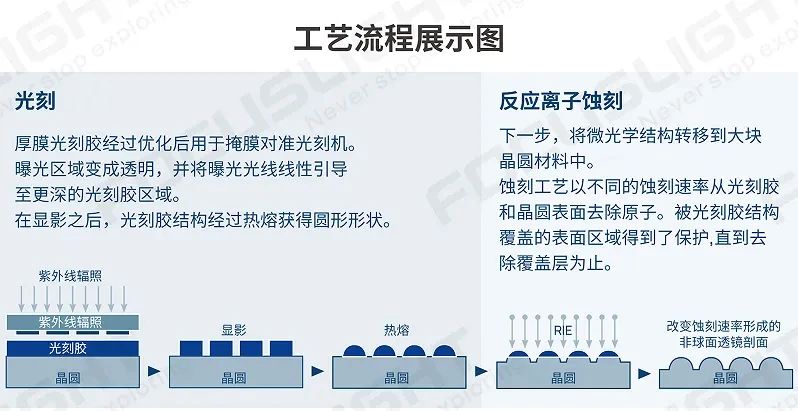

炬光科技運用光刻-反應離子蝕刻法晶圓級微納光學精密加工制造這一核心技術，實現多種材質，多種光學結構透鏡、透鏡陣列的大批量生產制造。光刻-反應離子蝕刻法是一種先進的精密微納光學制備的主流技術路線，可根據特定設計目標在晶圓上制備出精密微納光學結構，尤其適合光通信領域微納光學元器件的大批量生產，瑞士炬光是這一領域的技術鼻祖。

炬光科技采用行業領先的光學制備技術，為光通信行業提供多種透鏡類型、形狀、排布及陣列數量的定制服務，可靈活滿足多樣化應用需求。在光通信領域的代表性光學元器件產品包含非球單透鏡（可帶V槽）、N×N大透鏡陣列、1×N非球透鏡陣列、集成透鏡棱鏡和衍射光學元件（DOE）等。

2024年11月21日，炬光科技最新發布了適用于光通信的多款標準化硅材質、熔融石英材質透鏡與透鏡陣列產品，請點擊此處了解更多產品詳情。

針對光通信等行業客戶對高效交期與產能的迫切需求，公司規劃2024年四季度完成在東莞增設后道生產線，將東莞打造成為該領域產品大批量交付的核心樞紐，預計月產能可達數百萬只光學元器件，確保市場供應的穩定與高效。通過與頭部客戶深入合作，我們更加目標明確，專注推動更多創新光子技術應用解決方案的研發與落地，實現協同發展，共同增長。炬光科技堅持通過技術創新、卓越制造和快速響應，成為光子行業全球值得信賴的合作伙伴。

關于炬光科技

炬光科技為國家級高新技術企業，上海證券交易所科創板上市公司（股票代碼：688167），成立于2007年9月，主要從事光子產業鏈上游的高功率半導體激光元器件和原材料，激光光學元器件，光子產業鏈中游的光子應用模塊、模組、子系統的研發、生產和銷售，重點布局光通信、汽車應用、泛半導體制程、醫療健康。炬光科技已發展成為全球高功率半導體激光器及應用領域有影響力的公司和品牌，目前在中國西安、東莞、海寧、韶關，德國多特蒙德，瑞士納沙泰爾，新加坡?lián)碛猩�產基地和核心技術團隊。公司于2017年成功收購LIMO GmbH，2024年成功收購SUSS MicroOptics SA（現Focuslight Switzerland SA），同年成功收購ams OSRAM光學元器件資產并拓展Heptagon品牌下的全球光子行業工藝和制造業務。更多信息請關注www.focuslight.com、www.hptg.com。
