在飛秒脈沖激光技術中，如何獲得更短的脈寬是一個在業內持續熱門的研究方向，也是飛秒激光器用戶關心的關鍵技術指標之一，更短的脈寬是拔高脈沖峰值功率的關鍵因素，也是探究物質深層次物理奧秘的重要手段。

飛秒激光的時域脈寬與光譜寬度密切相關，而受增益介質能級決定的發射譜寬度往往有限，尤其是摻稀土離子的固體激光增益介質，發射譜寬不過幾十納米，這種有限的譜寬以及發射譜分布的不均勻性就會引起激發放大過程的光譜增益窄化效應；脈沖在放大過程的增益飽和效應會導致啁啾脈沖前后沿增益差異，進一步引起脈沖頻譜的窄化。這些導致脈沖頻譜寬度窄化的因素就制約了激光放大后能得到的最短脈寬。

雖然技術上早已提出了利用偏振光對信號脈沖光譜預整形的技術，使用法布里-珀羅標準具濾波光譜的技術，以及通過特殊鍍膜的濾光片對不同光譜成分產生不同透過率的方法；除了這些固化的基于器件光譜整形技術，自相位調制效應、克爾效應等非線性光學效應也被用于超短脈沖光譜預整形，但受制于脈沖峰值功率；靈活可調的光譜主動整形手段如液晶調制器、聲光可編程色散濾波器等器件構成復雜、集成度不高；衍射光柵、棱鏡等色散器件也是實現對寬光譜整形的有效工具，且可以通過引入局部損耗或調制來實現選擇性濾波。啁啾光纖光柵兼具了窄帶濾光片和衍射光學器件的特點，其全光纖特性也易于實現和光纖激光器高集成度連接。奧創光子在成熟的大啁啾光纖光柵器件制作平臺上通過對光柵刻寫工藝的調整，實現了反射譜強度分布可控的啁啾光纖光柵制備，從而能夠滿足對寬光譜啁啾脈沖的頻譜整形，可用于啁啾脈沖放大系統的信號脈沖光譜預整形，一定程度克服后續放大過程的光譜增益窄化效應，支持更短的壓縮脈寬。

奧創光子啁啾光纖光柵為飛秒系列激光器產品的脈沖展寬器件，其支持?jǐn)?shù)十納米的反射譜寬，可為種子脈沖實現有效的全光譜范圍時域展寬。啁啾脈沖在功率放大過程中亦無法避免光譜增益窄化現象，為了適度緩解這種效應對最終放大脈沖光譜寬度的制約，一個簡單而有效的策略是直接在脈沖展寬器上設置光譜的特殊強度分布，以此在一定程度上抵消后續放大器中脈沖的光譜增益窄化。得益于奧創光子啁啾光纖光柵制作平臺的功能可擴展性，在不改變紫外光刻光路布局的前提下，僅通過調整局部曝光參數，即可實現對特定波長位置反射柵區的調制，這種調制引起該波長處反射率的急劇下降。在基于摻鐿離子的光纖和固體激光放大系統中，中心波長1030nm附近的種子源輸出脈沖會在其中心波長前后出現較明顯的高增益，而前后沿增益較低，導致放大后的不同光譜成分增益不一致，表現出光譜寬度隨著增益的提升而漸窄。

因此奧創光子的光纖光柵設計團隊在啁啾光纖光柵制作工藝中設計其反射率曲線中部呈凹陷狀，最大調制深度超過50%，基本位于反射譜中央位置，凹陷譜寬度占據反射譜全寬度的3/4以上。這樣大幅度的局部光譜成分“高損耗”的引入，在隨后的激光放大系統中將會發揮增益分布重組的功效，且損耗會被增益所彌補。

這種中部呈凹陷型的反射式啁啾光纖光柵，我們稱之為saddle-shaped CFBG，即馬鞍形反射譜啁啾光纖光柵。制作出的該特種光纖光柵反射譜如圖1，圖中可見設計反射率曲線及實際測得的反射率曲線，整體輪廓滿足彌補光譜增益窄化的要求。采用偏振相關干涉法測量推算得出的該啁啾光纖光柵色散曲線如圖2，其色散特性基本匹配后續CPA系統色散管理設計。

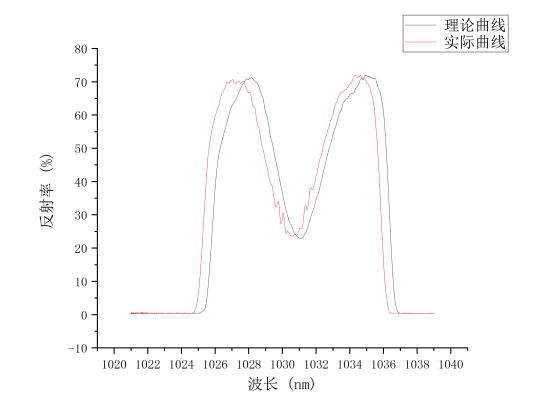

圖1. saddle-shaped CFBG型光纖光柵反射譜

（黑線：理論設計曲線；紅線：實驗測試曲線）

圖2. saddle-shaped CFBG型光纖光柵色散曲線

為了驗證該saddle-shaped CFBG的光譜特性在彌補激光放大器光譜增益窄化方面的有效性，將其安裝在一套標準的光纖+固體CPA系統中，包括兩級光纖放大器和一級固體放大器。光纖放大器為摻鐿石英光纖增益介質，提供80倍增益；固體放大器為Yb:YAG增益介質，提供8倍增益。由于saddle-shaped CFBG自身的色散特性，脈沖被有效展寬，因而在放大過程中并無明顯的自相位調制等非線性效應。圖3是CPA系統輸出的放大脈沖光譜，作為對比，同時附上了采用常規的平頂光譜形狀CFBG作為脈沖展寬器的CPA輸出光譜，可見該saddle-shaped CFBG型脈沖展寬/光譜整形器件達到了一定程度上補償光譜增益窄化的效果。

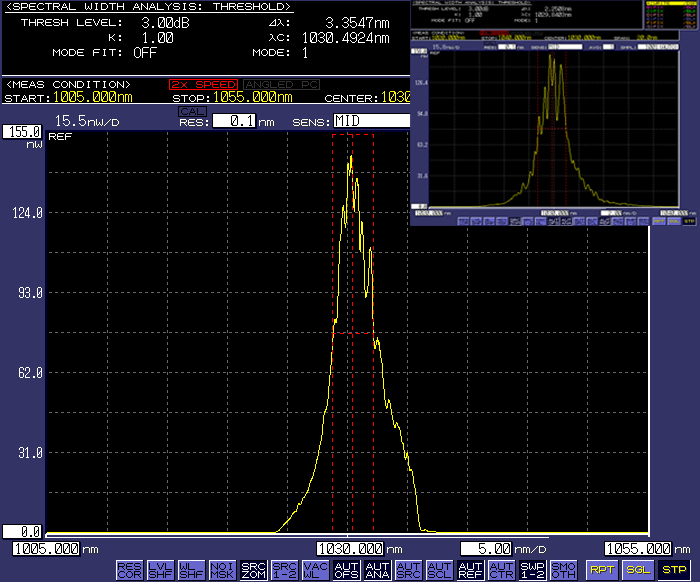

圖3. 配備了saddle-shaped CFBG型光纖光柵

（和常規平頂光纖光柵）

實現光譜整形的CPA系統輸出放大光光譜

圖4是這兩種放大光譜對應的脈沖壓縮結果，可見補償光譜增益窄化的CPA系統能夠輸出更窄的去啁啾脈沖，實現了saddle-shaped CFBG輔助實現高峰值功率、窄脈寬輸出的目的。

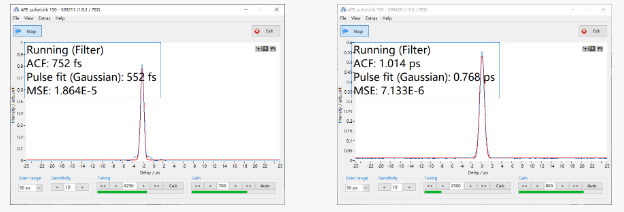

圖4. a.基于光譜整形光纖光柵展寬器的CPA輸出飛秒脈沖自相關曲線； 圖4. b.常規平頂光纖光柵展寬器的CPA輸出飛秒脈沖自相關曲線
