文/Jean-Michel Pelaprat，Mark Zediker，Mathew Finuf；Nuburu公司

自從2017年第一臺高功率半導體藍光激光器問世以來，工業觀察者很快就意識到了其在實現快速高品質銅焊接方面，所展示出的無與倫比的性能。隨著技術的不斷革新，藍光激光器的功率和亮度也不斷提高，它們很快也在不銹鋼、鋁、金甚至是黃銅的加工上，顯示出了相似的特性。目前，藍光激光器已經在可靠性和穩定性方面趨于成熟，現在各個行業的客戶都在擴大藍光激光器的應用范圍。

與此同時，藍光激光器技術本身仍在不斷發展。例如，多模藍光激光器的功率和亮度，已經發展到能夠與標準的工業掃描振鏡相集成。越來越復雜的技術，反過來也在促使應用不斷擴展，并且拓展了材料加工能力，并能將金屬3D打印的性能提升一個數量級。

工業級藍光半導體激光器的誕生

Nuburu公司通過光譜合成、空間耦合、偏振合成來組合每一個獨立輸出的氮化鎵（GaN）半導體激光器單管芯片，以獲得超高的功率輸出。雖然，工業級藍光激光器直到幾年前才得以問世，但是得益于早期砷化鎵（GaAs）芯片的技術積累，氮化鎵（GaN）芯片的技術也已經特別成熟。例如，GaAs半導體激光器通常可以達到70%的高效率，而GaN半導體激光器也可通過相同的方法，來快速達到近似的效率。藍光激光器的性能不僅僅取決于其結構設計，也同樣遵循物理學的基礎規律。

相比于長波長激光，紫銅、鋁、金、不銹鋼、鎳等許多重要的工業金屬，都對藍光有著更高的吸收率，這也大大促進了材料加工應用的發展。藍光在吸收率方面的優勢，也使得材料加工速度和加工質量得以提高。例如，在焊接紫銅方面，藍光就有著10倍于常規紅外激光的焊接速度，同時，藍光焊接紫銅還能實現無缺陷焊接，而這是紅外激光無法實現的。

 藍光激光器還有另一項物理學基礎優勢。在任一后端光學系統中，最小光斑尺寸是波長的函數——波長越小，可實現的最終聚焦光斑越小。藍光在某些光路中提供了更小的光斑，這也可以保證長焦距光學系統中的光斑可用，因此，工藝工程師們可利用其最小光斑特性，充分發揮工藝上的靈活性。

藍光激光器在物理學上的優勢、優良的結構設計、可靠性和穩定性等多種優勢組合，為其在工業新應用中的發展提供了肥沃土壤。

藍光激光器的優勢

藍光激光器在鋰電池制造中發揮著重要作用，在鋰電池制造中，通常需要焊接銅、鋁和鋼等金屬材料，并且這些被焊接的金屬材料的厚度，從10µm到1.5mm不等。這種寬范圍的材料連接要求，通常需要例如超聲波焊接、電阻焊、紅外激光焊甚至傳統弧焊等多種工藝相匹配。沒有一種工藝方法可以同時滿足所有焊接要求，而制造商也需要添置繁多的硬件設備，并為之配備單獨的維護和培訓資源。

由于高反金屬對藍光有著出色的吸收率，因此使用藍光焊接能提供極寬的加工窗口，這允許工藝工程師可通過選擇光斑大小、光斑功率以及焊接速度，來滿足不同材料、不同厚度的材料焊接要求。如圖1所示，同一套激光系統可完成電池制造中的不同焊接階段，這樣就能通過同時減少硬件設備、培訓成本、提高生產效率及焊接效果，來精簡生產線的復雜度。

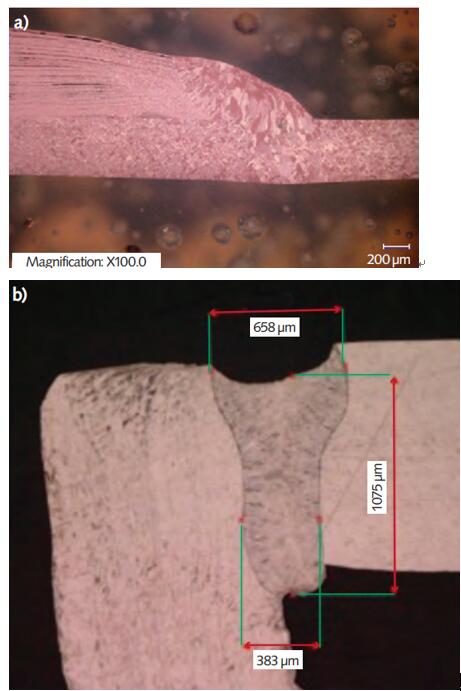

圖1：在鋰電池的制造過程中，需要諸多不同材料的焊接要求：（a）厚度808µm的銅箔與厚度200µm的極耳之間的焊接；（b）厚度1.2mm的不銹鋼焊接。

藍光激光器也為工業用戶提供了物流倉儲方面的優勢（見圖2），因為藍光激光器的外觀尺寸比很多激光器都小，并且它的整機系統效率比綠光激光器高35%，從而可以使產線規劃大約優化了一個數量級。而其長達20,000小時的設計壽命和每1千小時＜0.5%的功率衰減，也足以證明其可靠性。

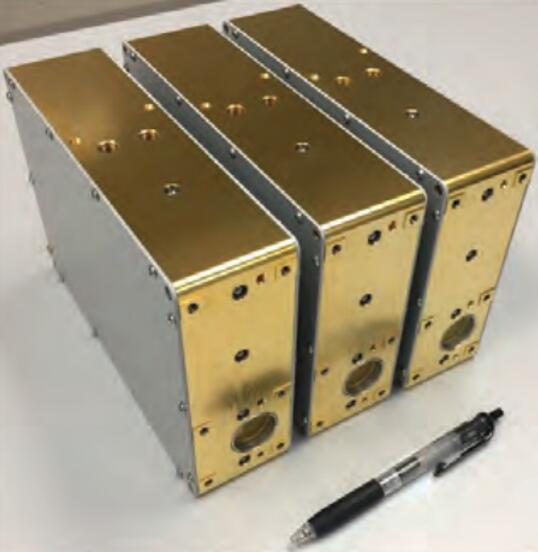

圖2：結構緊湊且牢固可靠的400W工業級藍光激光器模組。

下一個發展階段

近期，Nuburu公司新推出了一款里程碑式的產品——AI-1500藍光激光器，它能在1500W的功率下實現11mm-mrad的光斑質量（BPP），達到了可用于標準工業振鏡系統集成的亮度閾值。這些使用f-theta透鏡將角度轉換成位置變化的振鏡系統，可以同時最大程度地保證工件表面的聚焦光斑均勻性。即使這類系統不可避免地擴束光斑，降低功率密度，但由于其初始亮度足夠，振鏡擴束后依然能保持焊接所要的功率密度，并且低于2.3MW/cm²的無缺陷焊接最大功率閾值。

這款藍光激光器的先進性能，已經開辟出了一些新的應用市場。比如，隨著半導體器件的密度持續提升，很多特征都在20nm的尺寸級別。這樣的電路密度，將會產生熱量的堆積，而這些熱量必須要釋放出去——尤其是像5G智能手機這類緊湊型器件中。

蒸發腔冷卻是一種電路轉移熱量的有效途徑。蒸發腔內含有少量液體，可以在散熱器上完成加熱蒸發及壓縮冷卻。

蒸發腔由銅或鋼的中空毛細結構薄片，沿著其鋒利邊角焊接后制成。因為相變需要吸收能量，因此可以實現高達700W/cm²甚至更高的散熱通量。內腔保持真空，以達到相變所需要的物理條件。而真空是保持高散熱通量和熱導率的必要條件。然而對于厚度為50~300µm的薄片的無缺陷和真空密封連接，無疑是一項巨大的挑戰。同時，超薄的機械尺寸需要集成到緊湊的電子設備中，因此連接過程還必須保證批量可重復性。

如圖3所示，藍光激光器能實現無缺陷焊接，在500W功率下，焊接速度能夠達到10~20m/min甚至更高。也可以使用振鏡系統，來滿足包括5G智能手機等大批消費類電子產品在內的高速自動化生產要求。

圖3：蒸發腔為高密度5G智能手機提供高通量蒸發冷卻。

（a）標準蒸發腔結構示意圖；50µm+200µm蒸發腔銅片藍光疊焊顯微金相；

（b）該應用所需要的高質量穩定焊縫直觀圖。

藍光激光器同樣使得可再生能源行業快速發展。比如氫燃料電池行業逐漸崛起，這種燃料電池由400個獨立的電芯組成，每一個都被薄膜電極組（MEA）包覆。輸入端和輸出端使用隔膜將氫、氧原子分隔兩端，并在氫、氧混合時釋放能量。

當前，單個電芯通過四周墊片壓縮密封，但墊片可能會泄露。最理想的方法是焊接每個電芯四周，以保證機械性能和嚴格的氣密性。

激光焊是一種快速且柔性的加工方式，但是紅外激光焊接產生的非規則焊縫無法滿足高品質要求，會出現常說的“焊縫隆起”。當電芯被堆疊時，35µm程度的不規則隆起，會導致輸入輸出端錯位。相比于紅外激光焊接，藍光激光焊接能將隆起效應降低7倍，這對于保持關鍵端口的焊接對齊至關重要（見圖4）。

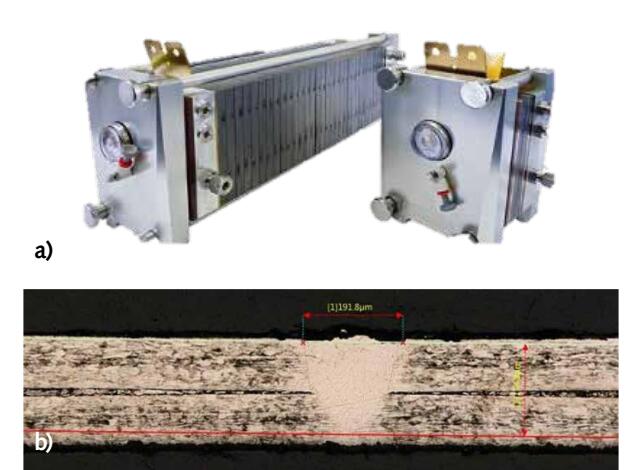

圖4：（a）獨立電芯堆疊而成的燃料電池示意圖；（b）氫燃料電池所需的兩片特制鋼板焊后金相；如圖所示的無缺陷焊接效果，可以優化燃料電池性能，降本增效。

 同樣的優勢也被運用于3D打印之中。打印材料相互作用和藍光的熱傳導優勢都提升了最終性能。高材料吸收率可以直接提升打印密度；更小的聚焦光斑可以用來制造更精細的零件；相比于紅外激光器，藍光激光器延伸焦距后，還可以擴大10倍的打印范圍。

不斷的技術革新和產品鞏固，正在為藍光激光器開辟一些新的應用領域，例如用于自由空間光通信，藍光可以縮小3倍的通光孔徑。藍光還可以提供相比綠光8倍以上的水透過率。對于潛艇激光通信，目前都是按照綠光設計。使用藍光或兩者組合，可以顯著提高穿透深度，從而提供更大的通信帶寬。提高水下穿透率也同樣提高了激光雷達的性能。

總之，藍光激光器是激光技術基礎的一大進步。回顧歷史，二氧化碳（CO₂）激光器在各種工業應用中證明了激光的價值。隨后Nd：YAG激光器利用其較低的運行成本和可靠性，在很多領域取代了CO₂激光器，并誕生了一系列新應用。再到后來的光纖激光器，一些應用中的Nd:YAG激光器又被取代了，同樣也帶來了一些新應用。如今，藍光激光器正在重現這種模式，它將取代某些老舊的技術，并開辟出一片新的應用天地。藍光激光器的性能還將繼續發展，并且這一趨勢極有可能在未來幾年中進一步加速。
