在新能源汽車的核心構成——“三電系統”（電池系統、電驅系統、電控系統）中，每一部分都扮演著至關重要的角色，共同決定了車輛的整體性能。

動力電池作為“能量心臟”，負責儲存和釋放電能，其性能直接影響車輛的續航里程、充電速度和安全性。驅動電機則將電能轉化為機械能，驅動車輛行駛，其功率和扭矩等參數決定了車輛的爬坡能力、加速性能和最高速度。電控系統作為車輛的“大腦”，負責精確管理電池的充放電過程，并控制電機的運行狀態，確保能量的合理分配和高效利用。

寶辰鑫激光作為行業激光解決方案專家，在新能源汽車三電系統的激光加工制造中，具備豐富的應用和量產經驗，在扁線電機焊接、扁銅線清洗及電控系統IGBT銅排焊接應用中，實操過多個大型成功項目，為新能源汽車產業的高速發展助力。

01 電驅：扁線電機一站式激光焊接方案

當前，扁線電機由于其功率密度高、調速范圍寬、起動轉矩大、高效區間廣等優勢，逐步替代傳統的圓線電機成為汽車驅動電機的主流趨勢。

然而，不同于傳統圓線電機較為簡單和成熟的生產工藝，扁線電機由于繞組結構復雜、性能要求嚴苛等原因，在焊接過程中面臨著以下痛點：

焊接精度要求高：扁線電機的繞組結構復雜，焊接時需要高精度的定位和對準，否則容易導致焊接不良，影響電機性能。

焊接熱影響區控制難：焊接過程中產生的熱量可能導致扁線絕緣層損壞或材料變形，影響電機的絕緣性能和機械強度。

焊接一致性難以保證：扁線電機的焊接點多，焊接工藝復雜，難以保證每個焊點的一致性，可能導致電機性能不穩定。

自動化難度大：扁線電機的焊接工藝對自動化設備要求高，特別是行業普遍面臨在焊接的前道工序中造成的來料一致性不高而導致的激光焊接的一次性通過率低的問題，需要高精度的視覺系統及激光焊接工藝參數的高兼容性和工藝窗口的開放性，進而增加了設備成本和調試難度。

生產效率低：由于焊接工藝復雜，生產周期較長，難以滿足大規模生產的需求，影響整體生產效率。

以X-pin結構的扁線電機焊接來說，其焊接就存在著要求過流面積足夠大、容易漏光、漏光當站不易發現、視覺識別困難等難點，需要更精密的激光焊接工藝來突破。

面對以上難題，寶辰鑫結合在激光器領域的豐富研發生產經驗和在扁線電機領域豐富的現場工藝應用經驗，推出一站式的扁線電機激光焊接解決方案。

方案集成高性能雙光束環形光斑激光器、定制高功率振鏡焊接系統、定向開發的2D/3D視覺系統等，可實現扁線電機的高精度、高質量、高效率焊接。同時，方案兼容性強，可靈活適應不同結構和規格的扁線電機，一套方案即焊X-pin，又焊Hair-pin。

△寶辰鑫一站式扁線電機激光焊接解決方案

方案配置高性能DBW同波長環形光斑激光器，光束質量高且輸出精準穩定，熱影響區�。恢行�、環芯功率可獨立調節的特性，對于材質為銅的扁線電機而言，通過外環加熱、內環焊接，可以很好地防止飛濺、炸點，得到更好的焊接效果。

同時，方案配置定制高功率振鏡焊接系統、定向開發的2D/3D視覺系統、過程監測系統等，在極大提升焊接效率的同時，也讓焊接質量更可控。

其中，高功率振鏡焊接系統可實現高速掃描焊接，大大提高焊接效率；2D/3D視覺系統，可以識別焊接位置，并進行合規性檢查，通過監測pin線裝夾后的間隙、左右錯位、夾角和面積等來料狀態，自動識別pin線來料狀態，進而引導焊接；過程監測系統可以通過監測背反光信號、紅外信號和等離子體信號，監測到漏光的發生，從而避免“漏光當站不易發現”的問題。

方案經過多次工藝優化和迭代，焊接過程高效、穩定、兼容性強、一次性通過率高、一致性好，焊后整體外觀光亮、圓滑、焊點飽滿、熱影響區小、無炸點、無虛焊，并具有較好的R角形貌；適用于Hair-pin、X-pin、Mini-pin扁線電機定子pin線及Busbar的焊接，可焊接60-280mm范圍內的電機定子。

△焊接效果

除了一站式的方案配置，寶辰鑫還可為客戶提供一體化的系統集成，通過一體式機架承載整個系統的各個部件，由運動控制系統帶動焊接頭自動完成CCD影像定位、高度測量掃描、激光焊接等功能；同時，還可與生產系統對接，通過MES系統實現對生產數據的實時采集和跟蹤。

“即開即用”的激光焊接應用，不僅極大提升焊接質量和焊接效率，縮短項目周期，而且減少客戶繁瑣的激光調試、節省產線空間。

02 電機：扁銅線激光除漆方案

在新能源汽車汽車電機制造中，去除扁銅線表面的絕緣漆層是進行后續焊接工序的關鍵步驟。通過激光去漆，不僅可以精確高效地去除漆層，同時還能避免對銅線本身造成損傷，從而確保焊接部位的導電性能和機械強度。

但在實際應用中，扁銅線多面除漆的復雜性，需要激光設備進行精確對準和多角度掃描，工藝十分復雜；需要精確控制激光功率、掃描速度等參數，否則可能會導致漆層去除不徹底或銅線基材損傷；此外，對射干擾、受熱影響區造成黑邊碳化等問題，這些都是進行激光除漆時需要解決的難題。

寶辰鑫針對扁銅線除漆難點，開發了一站式的智能化激光除漆方案，涵蓋激光器、定制外光路系統和激光除漆控制系統，以實現高效除漆，確保后續焊接或其他工藝的順利進行。

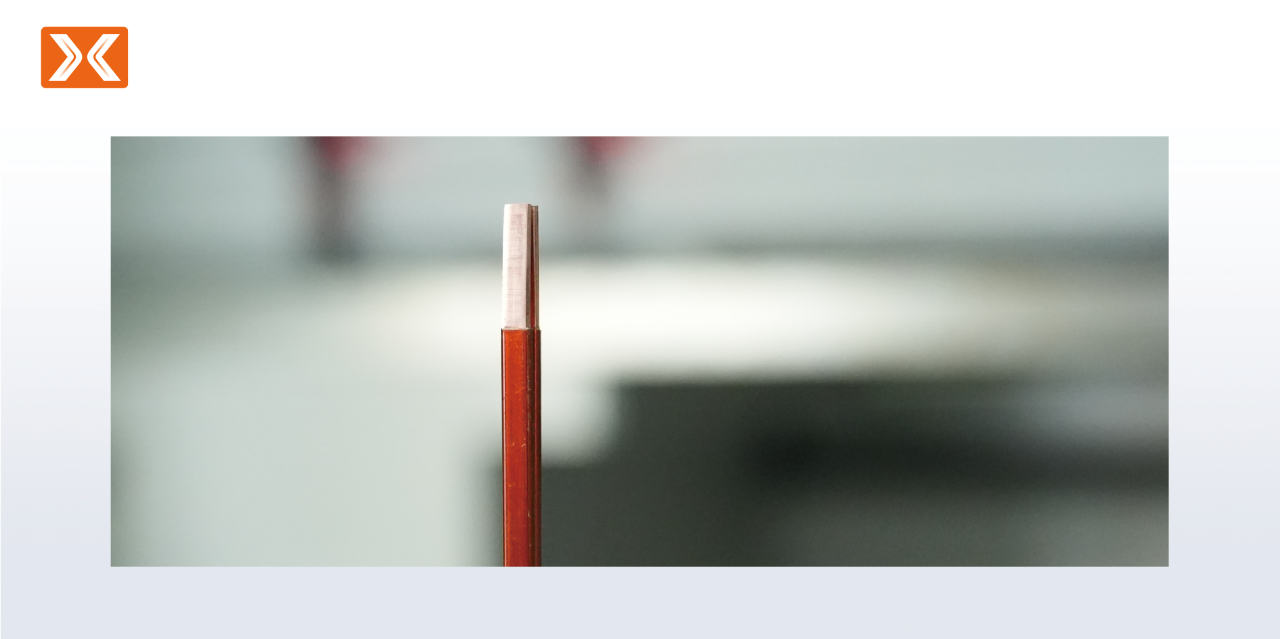

△寶辰鑫扁銅線激光除漆方案

寶辰鑫扁銅線激光除漆方案，采用4個激光器+4個掃描頭方式，每個掃描頭清洗一個表面；整個除漆過程分為兩個步驟，第一步整體去面漆，第二步去底漆提高清潔度。

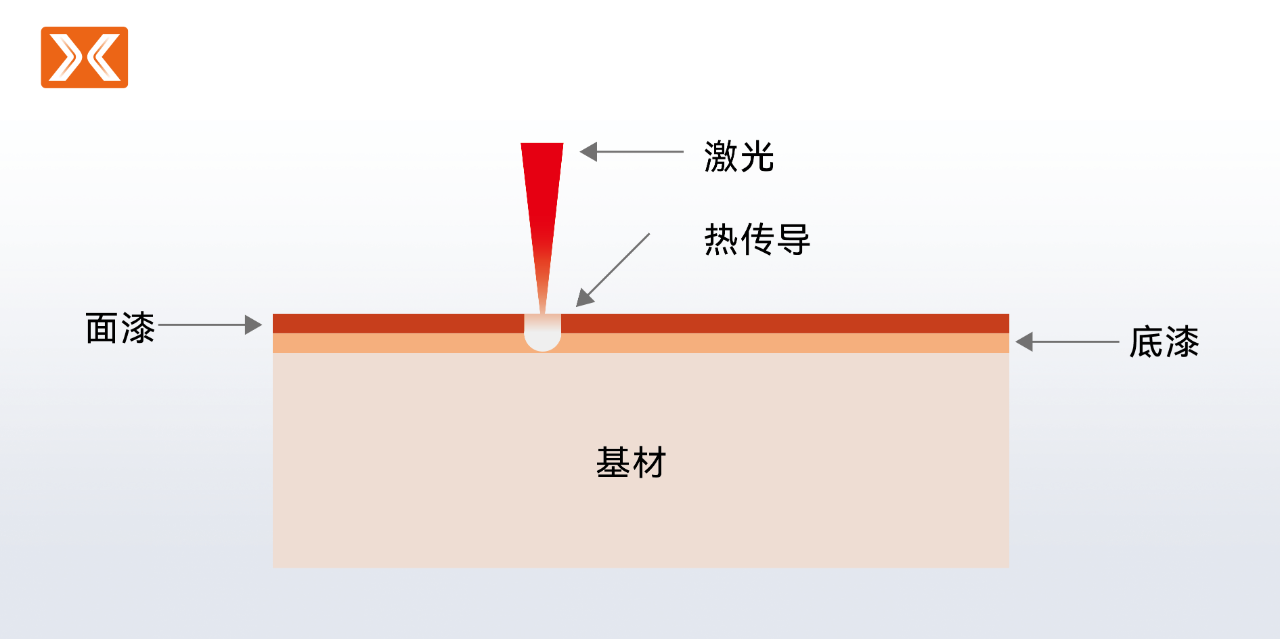

△扁銅線激光除漆原理

采用該方案，可快速去除絕緣漆層，400V扁銅線在1s內可完成，800V扁銅線在2s內可完成表漆去除。清洗后，銅線外觀漆皮無殘留，銅線表面無煙塵殘留物，不損失基材，裸銅表面無氧化顏色，無可見燒損痕跡，熱影響區黑邊殘留0.2mm以內，RFU＜5。

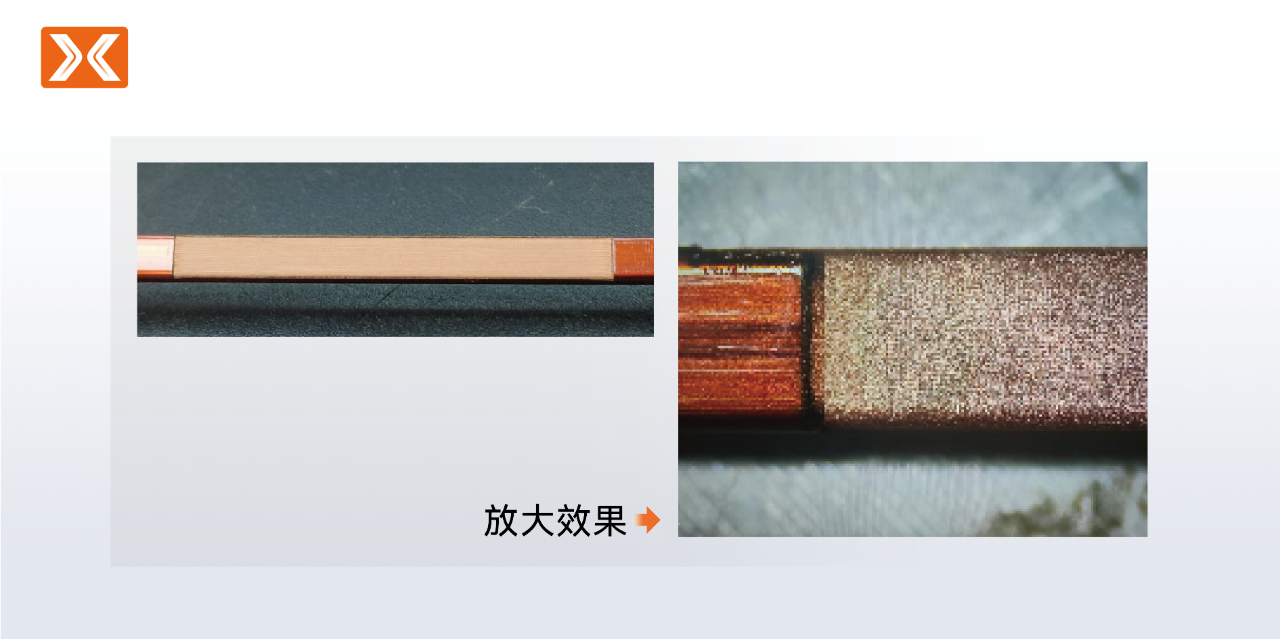

△清洗效果圖

03 電控：IGBT激光焊接方案

在新能源汽車領域中，IGBT發揮著核心作用，它是電控系統的核心組件之一，作為電控系統的“開關”，直接影響系統性能和可靠性。

IGBT的焊接同樣面臨著諸多難點，比如說IGBT對溫度敏感，在焊接時需要精準的溫度控制，不然過高會造成損壞，過低則導致虛焊；焊接精度的要求也極高，包括焊接點的精確位置控制和焊接熔深的一致性；還有焊接材料與工藝的復雜性等。

針對IGBT焊接應用難點，寶辰鑫推出了一站式的IGBT激光焊接解決方案，提供定制激光器、振鏡焊接頭、控制系統等，客戶可根據實際應用需求，進行方案的靈活配置。

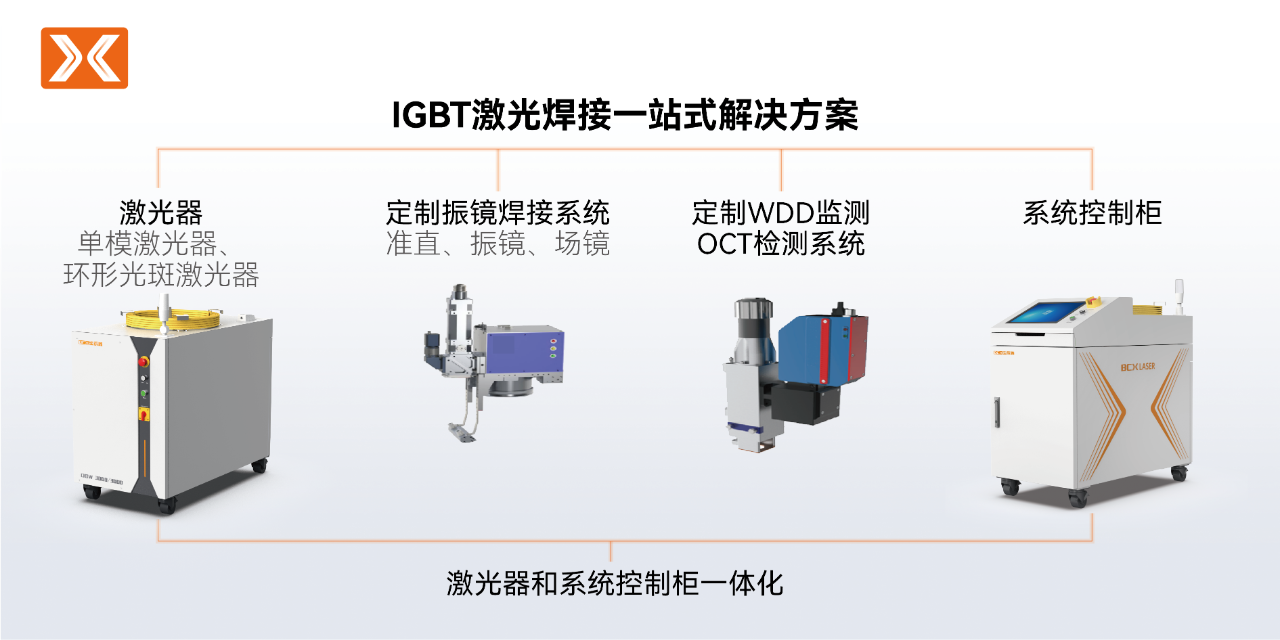

△寶辰鑫IGBT激光焊接解決方案架構

在激光器的選擇上，根據銅排的厚薄，可選擇單模激光器、環形光斑激光器或超高功率激光器；一站式配備定制振鏡焊接頭，可實現高速掃描焊接，大大提高焊接效率。

在控制系統方面，可根據客戶需求配備焊接過程監測系統、OCT實時監測系統、功率監控模塊等。其中，功率監控模塊可實時監測出光穩定性，OCT實時監測系統可在線實時檢測每道焊縫的焊接質量。

為了方案能達到最佳的焊接效果，寶辰鑫從激光功率、焊接速度、離焦量等因素出發，進行多項應用測試，最終找到最為合適的參數，實現焊接過程穩定，無飛濺或低飛濺；焊接后，產品外觀焊縫飽滿平整，表面無炸點、發黑現象，熔池?zé)o氣孔、形貌穩定，熔深穩定性高，波動小于±0.1mm，而且滿足過流面積及拉拔力要求。

△模組+電機搭接工藝測試：焊接外觀圖&金相圖

寶辰鑫鉆研細分領域激光應用，對于所落地的每一個方案，都經過對應用需求、材料、工藝等的深入分析，以及無數次的應用測試和精益求精的優化，以給客戶提供優質的產品方案和服務。

三電系統作為新能源汽車的核心競爭力所在，其技術突破和優化對于提升車輛性能、降低成本以及推動新能源汽車產業的發展具有重要意義。寶辰鑫將持續深耕三電系統的方案創新，推動新能源動力電池、電驅電控系統的智能化激光解決方案落地應用，助力新能源汽車產業繁榮發展。
