引言

數十年以來，激光清洗由于具備非接觸、低損傷、綠色環保等優點，其技術逐漸發展成熟并逐步應用于各個領域，目前市場上主流清洗設備分為脈沖激光清洗機和連續激光清洗機。其中脈沖激光清洗后的表面潔凈度高，但效率較低；連續激光清洗效率較高，但清洗后表面潔凈度低。鑒于此，如何將這兩種激光優勢進行有效結合，以最大限度地發揮激光清洗技術的優點，成為了當前研究的一個重要方向。

01 連續與脈沖激光作用機理分析研究

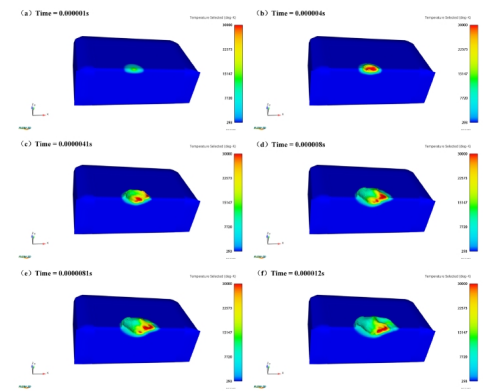

圖1 連續激光除銹的溫度分布云圖

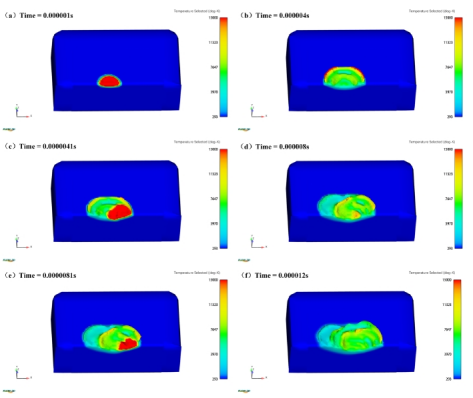

圖2 脈沖激光除銹的溫度分布云圖

通過對連續與脈沖激光除銹過程數值模擬結果的研究可看出，連續激光光源使銹蝕層表面溫度超過 30000 K，基材表面最高溫度接近 3500 K，脈沖激光光源使銹蝕層表面最高溫度達 14758 K，基材表面最高溫度達 2255 K。經過對比分析可知，連續激光光源具有更強的熱效應，除銹過程的表面溫度更高，基材產生熱損傷的傾向也更大；脈沖激光光源具有更強的峰值功率，加熱效率更高，溫度改變速率更快，但脈沖作用持續時間較短，多個脈沖激光周期的疊加效果下使溫度多次陡升。兩者都存在基材熔化現象，連續激光除銹后表面是一道深度均勻的凹槽，脈沖激光除銹后則是多個光斑形成的火山坑搭接的形貌,在截面上出現多個凸起,且熔坑的深度逐漸加深。根據單一激光的清洗作用機制，接下來分別進行單一激光和組合清洗效果試驗。

02 連續、納秒脈沖單一和組合清洗效果對比測試

為體現復合激光清洗技術相對于激光清洗技術的優勢，我們進行了碳鋼焊縫氧化皮清洗測試，同時采用500W脈沖設備、2000W連續激光設備、對比500W脈沖激光搭配2000W連續激光器進行清洗測試，測試信息如下：

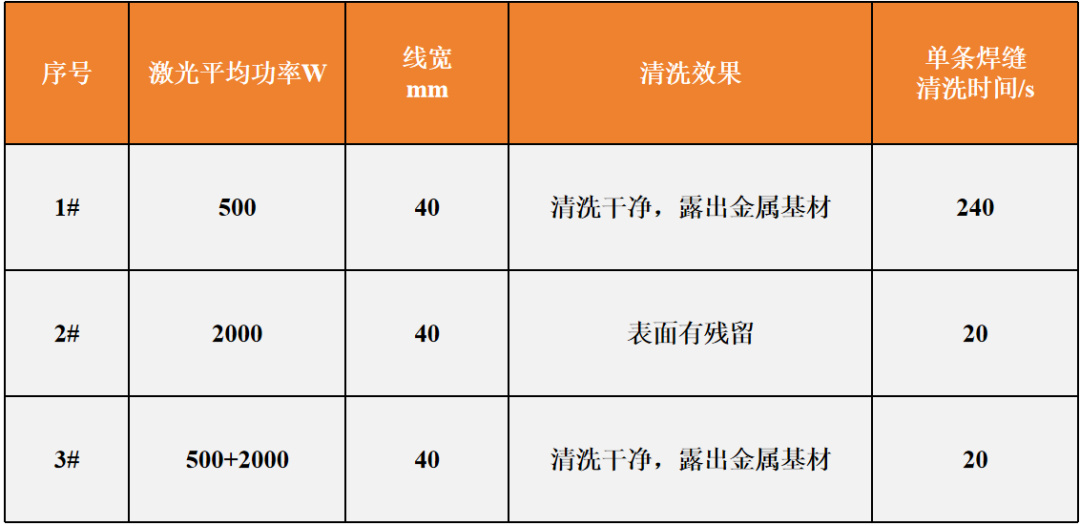

表1  激光清洗工藝參數

圖3 原始狀態圖

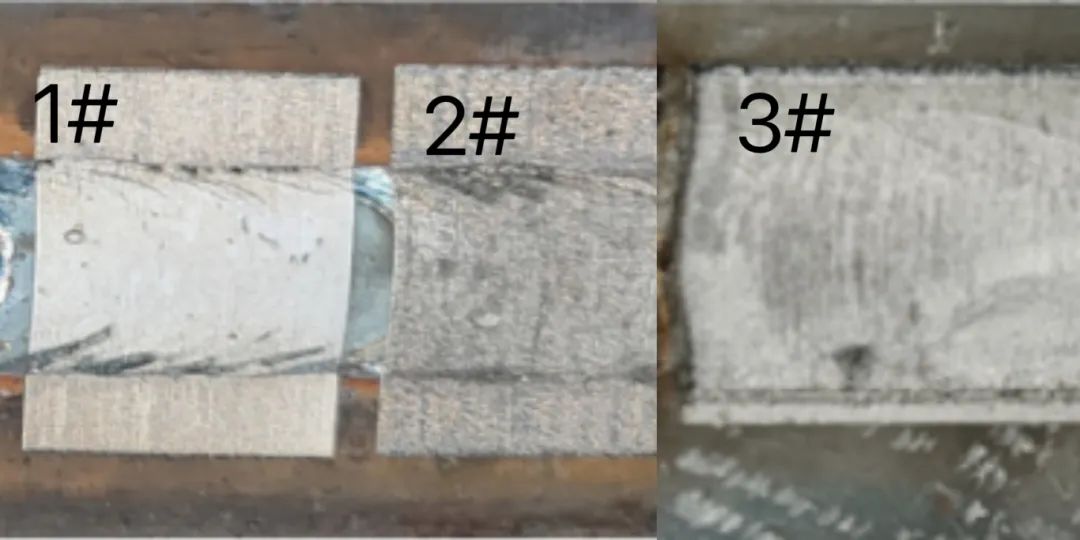

圖4 連續、脈沖組合清洗碳鋼焊縫氧化皮效果圖

根據3組實驗結果，采用500W脈沖加2000W連續的復合激光清洗技術，碳鋼焊縫氧化皮的清洗效果和效率最佳。

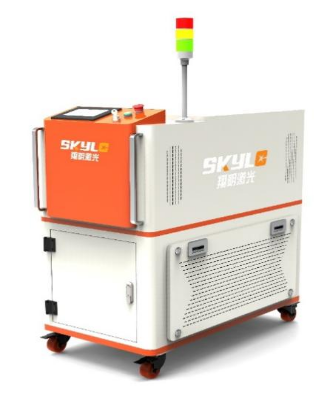

03 翔明復合激光清洗機

翔明激光通過前期大量豐富的工藝應用與技術積累，將連續和納秒脈沖激光的外光路耦合，設計出一款最具競爭力的復合激光清洗機，該款設備集合了連續激光的高效率及脈沖激光清洗高潔凈度的優勢，避免了單一清洗的缺點和不足，具有提高清洗質量、增大清洗效率、穩定清洗加工過程等優點。

• 連續、脈沖激光按需輸出，可高效徹底清洗焊后氧化物（金屬氧化皮、氧化層、銹蝕等）；
• 主機采用機柜空調冷卻+內循環水冷，清洗頭密封防塵,可長時間穩定作業；
• 配有通訊接口，易于與焊接設備集成。

04 應用案例 管道焊縫除銹

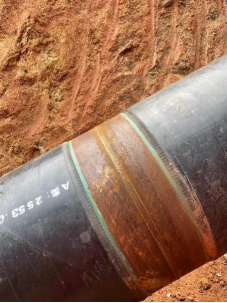

圖5戶外管道實況

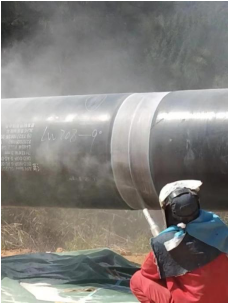

圖6手工噴砂清理銹蝕

戶外作業管道焊接后，進行后續防腐處理需要將焊后氧化物清洗至潔凈度Sa2級 ※依據 GB/T 8923.1-2011《涂覆涂料前鋼材表面處理 表面清潔度的目視評定》

圖7  連續、脈沖組合清洗效果圖

采用復合激光清洗，清洗后的表面不僅滿足金屬表面清理等級Sa2級，且清洗效率也能滿足客戶要求，極大程度改善作業人員的工作環境。

復合激光清洗機繼承脈沖激光清洗高潔凈度及連續激光清洗高效率的優點，解決了客戶對激光清洗高效率和高潔凈度的需求問題，該設備也將成為激光清洗行業新的應用增長點。
